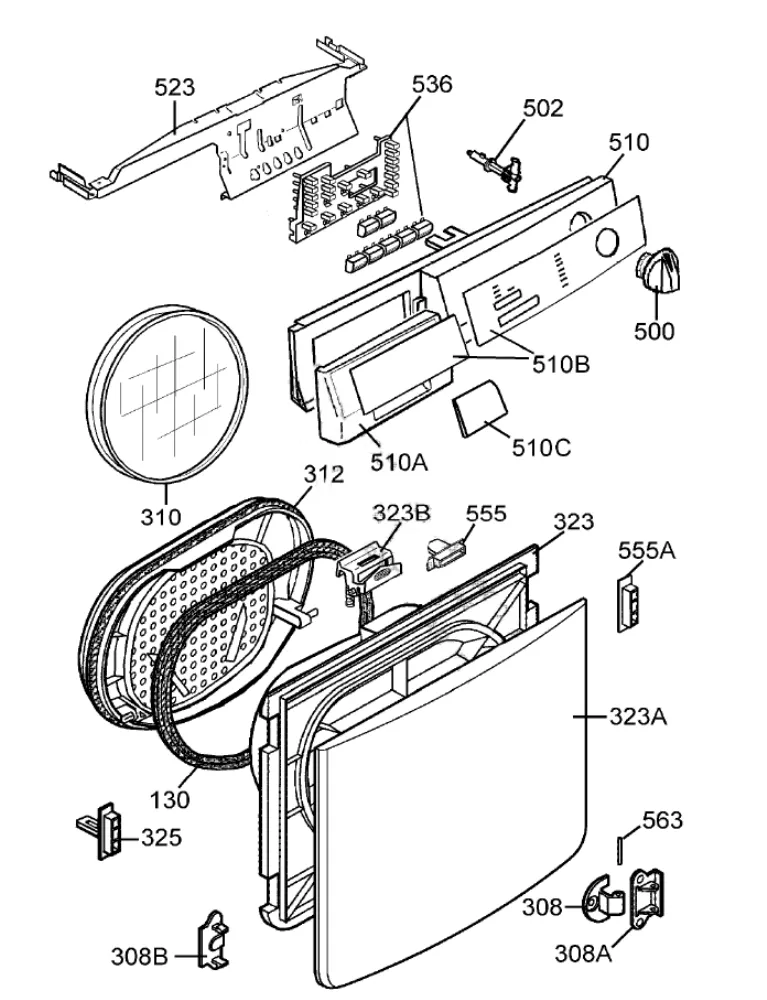

Vue éclatée seche linge AEG LTH57800 91601203300
Découvrez la vue éclatée complète seche linge AEG LTH57800 91601203300, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge AEG LTH57800 91601203300 et éviter les pannes imprévues. 32 pièces référencées.
Cette vue éclatée AEG LTH57800 91601203300 référence 32 pièces détachées, dont condensateur 8uf 450v, hublot sèche-linge lampe, support sèche-linge balai complet, avec leur position sur le schéma constructeur.
Réparer son sèche-linge AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : CONDENSATEUR 8uF 450V (repère 11, 12.38 €) · COURROIE Sèche-Linge 1975H5=1975H7 (repère 253, 26.69 €) · POULIE Sèche-Linge TENDEUR (repère 263, 20.89 €) · SUPPORT Sèche-Linge MOTEUR ARRIERE (repère 523, 9.87 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : JOINT Sèche-Linge FEUTRE ARRIERE (repère 130) · JOINT Sèche-Linge FEUTRE AVANT (repère 130, 54.34 €) · JOINT Sèche-Linge PALIER (repère 130, 17.97 €) · PALIER Sèche-Linge ARRIERE (repère 255, 29.14 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : SONDE TEMPERATURE (repère 48, 42.19 €) · TUYAU Sèche-Linge 455mm (repère 110, 18.04 €) · JOINT Sèche-Linge CONDENSEUR AVANT (repère 130, 20.75 €) · BOUTON Sèche-Linge FILTRE RESERVOIR (repère 500).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR 8uF 450V (repère 11, 12.38 €) · SUPPORT Sèche-Linge BALAI COMPLET (repère 20, 64.77 €) · JOINT Sèche-Linge HUBLOT (repère 130, 49.25 €) · JOINT Sèche-Linge FEUTRE ARRIERE (repère 130) · JOINT Sèche-Linge FEUTRE AVANT (repère 130, 54.34 €) · JOINT Sèche-Linge CONDENSEUR AVANT (repère 130, 20.75 €) · JOINT Sèche-Linge PALIER (repère 130, 17.97 €) · COURROIE Sèche-Linge 1975H5=1975H7 (repère 253, 26.69 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
