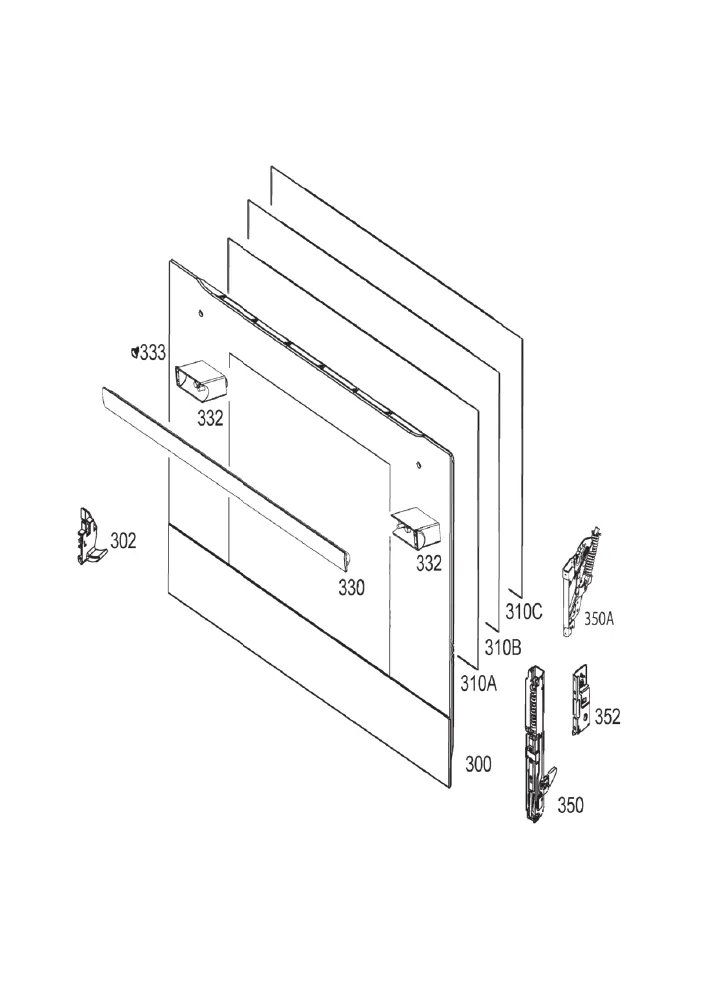

Vue éclatée four AEG BP821432FM 94971443600
Découvrez la vue éclatée complète four AEG BP821432FM 94971443600, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four AEG BP821432FM 94971443600 et éviter les pannes imprévues. 35 pièces référencées.
Cette vue éclatée AEG BP821432FM 94971443600 référence 35 pièces détachées, dont vitre four exterieure, support cuisinière gauche vitre, support cuisinière droit vitre, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four LATERALE DROITE+GAUCHE 375*252 (repère 404, 83.82 €) · CLIPS Four FIXATION GRILLE LATERALE (repère 406, 7.63 €) · GRILLE Four FOUR 466x385 (repère 430, 36.73 €) · RESISTANCE Four SUPERIEURE 2300W (repère 500, 71.39 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four SUPERIEURE 2300W (repère 500, 71.39 €) · RESISTANCE Cuisinière SOLE (repère 500, 63.63 €) · RESISTANCE Four CICULAIRE (repère 500, 70.5 €) · RESISTANCE Four VAPEUR (repère 747, 91.71 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Four VENTILATEUR (repère 510, 85.43 €) · THERMOSTAT Four SECURITE NC 155° (repère 518, 43.61 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

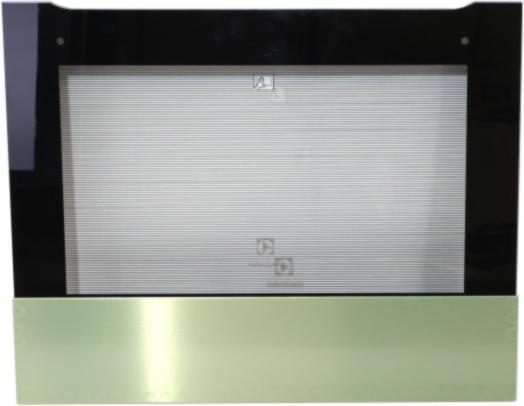

Sur cette vue : VITRE Four EXTERIEURE (repère 300, 219.91 €) · SUPPORT Cuisinière GAUCHE VITRE (repère 302, 9.53 €) · SUPPORT Cuisinière DROIT VITRE (repère 302, 9.35 €) · VITRE Four INTERMEDIAIRE 479x378mm (repère 310, 96.66 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE *promo* (repère 416, 40.85 €) · THERMOSTAT Four SECURITE NC 155° (repère 518, 43.61 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
