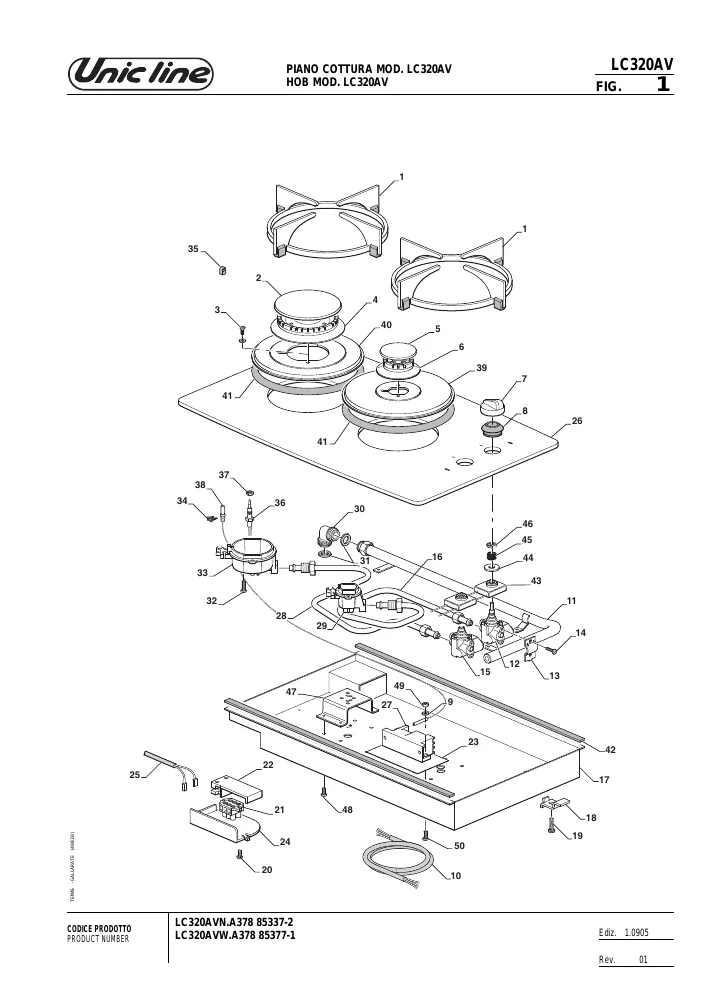

Vue éclatée plaque de cuisson UNIC LINE 85337.1 853371

Name: UNIC LINE 85337.1 853371
Brand: UNIC LINE
SKU: 85337.1 853371

Découvrez la vue éclatée complète plaque de cuisson UNIC LINE 85337.1 853371, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson UNIC LINE 85337.1 853371 et éviter les pannes imprévues. 13 pièces référencées.

Cette vue éclatée UNIC LINE 85337.1 853371 référence 13 pièces détachées, dont grille plaque, chapeau cuisinière rapide noir, vis plaque support tete de bruleur, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson UNIC LINE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : VIS Plaque SUPPORT TETE DE BRULEUR (repère 3, 2.91 €) · BOUGIE Plaque 500mm (repère 38, 13.29 €) · SUPPORT Cuisinière TETE BRULEUR Auxiliaire Blanc (repère 39, 18.94 €) · SUPPORT Plaque TETE BRULEUR Auxiliaire (repère 39, 28.73 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : MANETTE Plaque GAZ (repère 7, 10.2 €) · THERMOCOUPLE Plaque 450mm (repère 36, 22.93 €).
