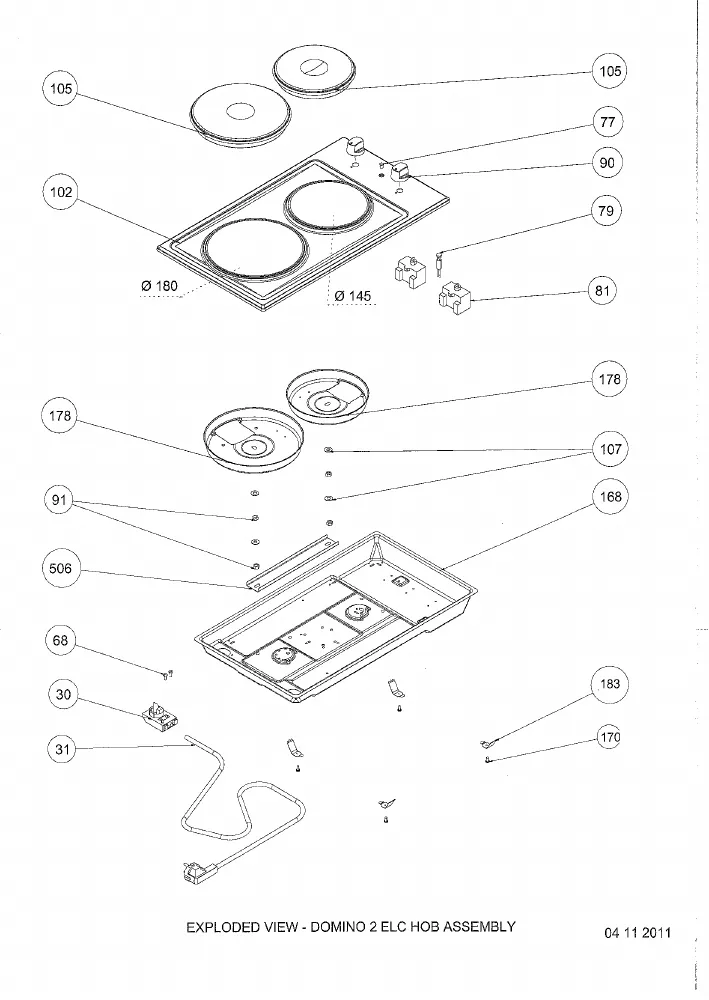

Vue éclatée UNIC LINE UH2E 88477

Vue éclatée plaque de cuisson UNIC LINE UH2E 88477

Découvrez la vue éclatée complète plaque de cuisson UNIC LINE UH2E 88477, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson UNIC LINE UH2E 88477 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée UNIC LINE UH2E 88477 référence 21 pièces détachées, dont cablage plaque, joint plaque entourage + support, notice plaque utilisation, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson UNIC LINE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : MANETTE Plaque INOX GAMA 40*26 12h 6mm 29mm (repère 90, 9.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Plaque ENTOURAGE + SUPPORT (14.12 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

CABLAGE Plaque
CABLAGE Plaque
Prix indicatif : 37.13 €
JOINT Plaque ENTOURAGE + SUPPORT
JOINT Plaque ENTOURAGE + SUPPORT
Prix indicatif : 14.12 €
NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Prix indicatif : 10.4 €
VIS Cuisinière
VIS Cuisinière
Position : 4
Prix indicatif : 2.18 €
BORNIER Four Alimentation
BORNIER Four Alimentation
Position : 30
Prix indicatif : 19.66 €
CABLE Cuisinière ALIMENTATION 3G1.5 1.55m NOIR AVEC PRISE SANS BORNIER
CABLE Cuisinière ALIMENTATION 3G1.5 1.55m NOIR AVEC PRISE SANS BORNIER
Position : 31
Prix indicatif : 17.65 €
CACHE Plaque VOYANT ROUGE
CACHE Plaque VOYANT ROUGE
Position : 77
Prix indicatif : 2.55 €
VOYANT Plaque AVEC CABLE
VOYANT Plaque AVEC CABLE
Position : 79
Prix indicatif : 9.32 €
COMMUTATEUR Plaque GOTTAK MARRON 770643
COMMUTATEUR Plaque GOTTAK MARRON 770643
Position : 81
Prix indicatif : 25.81 €
MANETTE Plaque INOX GAMA 40*26 12h 6mm 29mm
MANETTE Plaque INOX GAMA 40*26 12h 6mm 29mm
Position : 90
Prix indicatif : 9.39 €
ECROU Plaque Commutateur
ECROU Plaque Commutateur
Position : 91
Prix indicatif : 2.25 €
ECROU Plaque M6
ECROU Plaque M6
Position : 91
Prix indicatif : 2.49 €
ECROU Plaque Commutateur
ECROU Plaque Commutateur
Position : 91
Prix indicatif : 2.57 €
TAQUE Plaque 2 Electrique INOX
TAQUE Plaque 2 Electrique INOX
Position : 102
Prix indicatif : 46.88 €
PLAQUE Plaque 180mm 1500w 4mm AVEC LIMITEUR
PLAQUE Plaque 180mm 1500w 4mm AVEC LIMITEUR
Position : 105
Prix indicatif : 57.88 €
PLAQUE Plaque Electrique 145mm 1000w 4mm EGO 13.14484.12
PLAQUE Plaque Electrique 145mm 1000w 4mm EGO 13.14484.12
Position : 105
Prix indicatif : 51.57 €
RONDELLE Plaque
RONDELLE Plaque
Position : 107
Prix indicatif : 2.53 €
TOLE Plaque Inférieur
TOLE Plaque Inférieur
Position : 168
Prix indicatif : 26.96 €
TOLE Plaque Inférieur PLAQUE 180mm
TOLE Plaque Inférieur PLAQUE 180mm
Position : 178
Prix indicatif : 22.31 €
TOLE Plaque Inférieur PLAQUE 145mm
TOLE Plaque Inférieur PLAQUE 145mm
Position : 178
Prix indicatif : 23.08 €
CROCHET Plaque FIXATION KIT COMPLET
CROCHET Plaque FIXATION KIT COMPLET
Position : 183
Prix indicatif : 12.22 €
