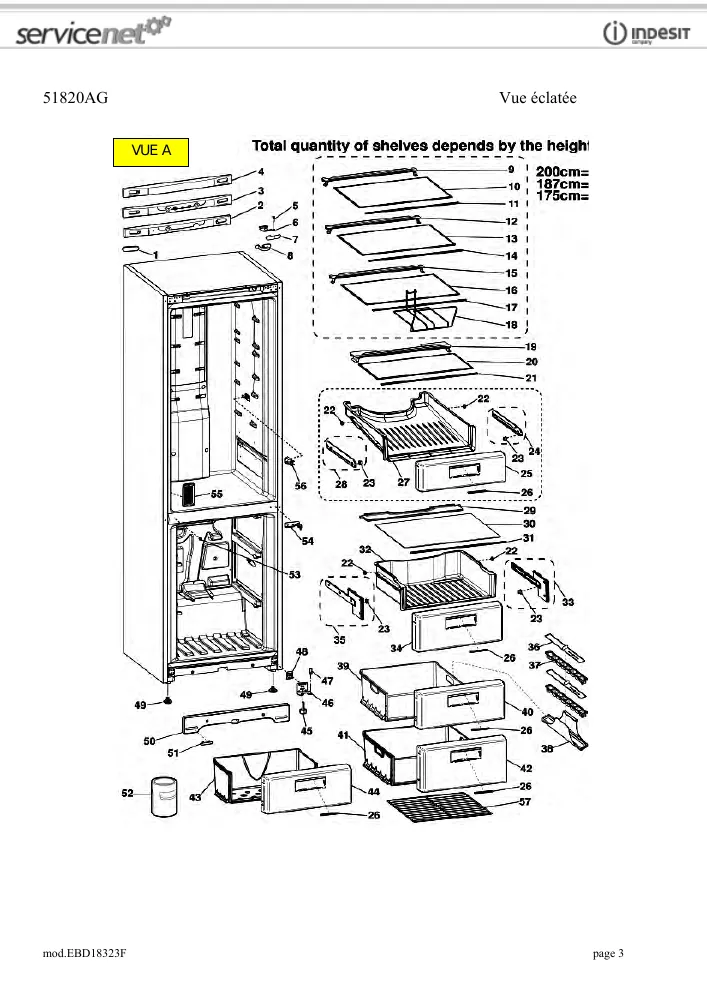

Vue éclatée réfrigérateur HOTPOINT-ARISTON EBD18323F 73971
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON EBD18323F 73971, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON EBD18323F 73971 et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON EBD18323F 73971 référence 51 pièces détachées, dont capteur froid interrupteur de porte, axe froid charniere supérieur, support froid ampoules, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RESISTANCE Froid THERMOFUSIBLE (repère 7, 66.63 €) · MOTEUR Froid VENTILATEUR (repère 10, 118.76 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 10, 118.76 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CAPTEUR Froid Interrupteur DE PORTE (repère 1, 28.99 €) · AXE Froid CHARNIERE Supérieur (repère 2, 19.67 €) · CHARNIERE Froid Supérieur Droit ou Gauche (repère 6, 31.92 €) · CACHE Froid CHARNIERE Supérieur IX ap sn 20129 (repère 8, 11.61 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
RESISTANCE Froid THERMOFUSIBLE (repère 7, 66.63 €) · JOINT Froid PORTE CONGELATEUR 732*573 (repère 12, 78.34 €) · JOINT Froid Congélateur 551*713 (repère 12, 65.95 €) · JOINT Froid PORTE REFRIGERATEUR (repère 16, 73.4 €) · CARTER Froid ARRIERE+JOINT (repère 17, 64.1 €) · PATIN Froid CHARNIERE Inférieur (repère 48, 16.47 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
