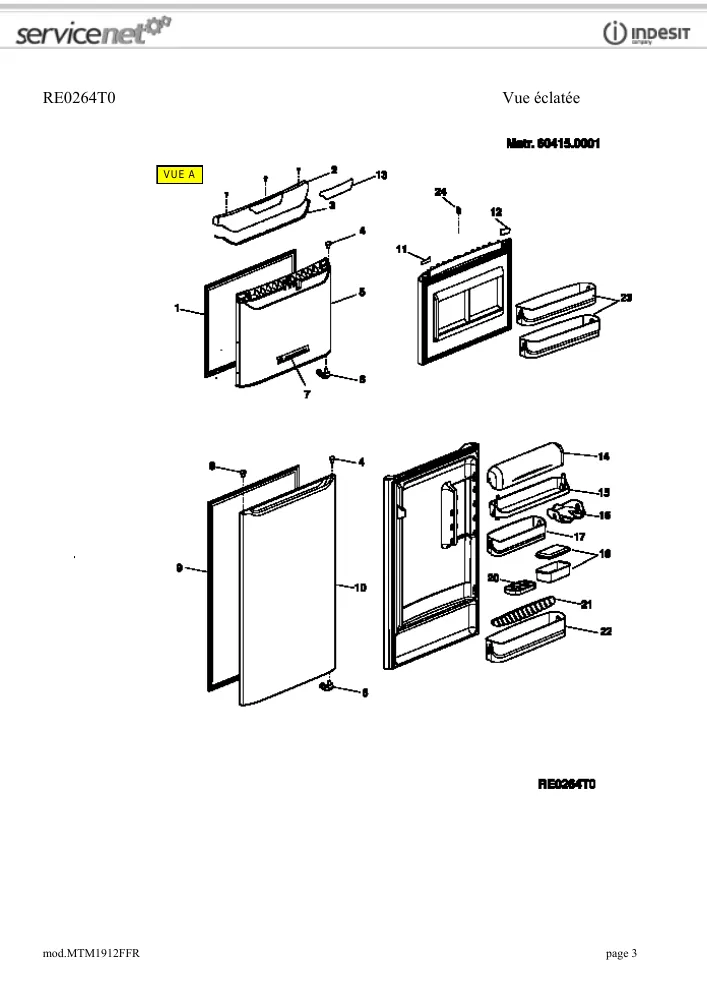

Vue éclatée réfrigérateur HOTPOINT-ARISTON MTM1912FFR 40721
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON MTM1912FFR 40721, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON MTM1912FFR 40721 et éviter les pannes imprévues. 64 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON MTM1912FFR 40721 référence 64 pièces détachées, dont joint froid porte congélateur 653*471, fusible froid thermique, piece definitivement epuisee en usine, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : BAC Froid COMPRESSEUR (repère 26, 25.93 €) · RELAIS Froid DEM+TH HYK12AA (repère 27, 36.06 €) · RELAIS Froid Démarrage+thermique HTQ12AA (repère 27, 33.33 €) · COMPRESSEUR Froid HTK12AA (repère 27, 207.17 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 2, 67.24 €) · JOINT Froid VENTILATEUR Evaporateur (repère 7, 10.79 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 8, 66.43 €) · RESISTANCE Froid KIT EVAPORATEUR (repère 12, 60.67 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : JOINT Froid VENTILATEUR Evaporateur (repère 7, 10.79 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 8, 66.43 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid Porte Congélateur 653*471 (repère 1, 62.65 €) · AXE Froid CHARNIERE (repère 2, 7.48 €) · CHARNIERE Froid Supérieur GAUCHE (repère 3) · CHARNIERE Froid Supérieur Droit ou Gauche (repère 3, 44.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Porte Congélateur 653*471 (repère 1, 62.65 €) · FUSIBLE Froid THERMIQUE (repère 1, 43.41 €) · FUSIBLE Froid 72 CL (repère 1, 47.75 €) · JOINT Froid VENTILATEUR Evaporateur (repère 7, 10.79 €) · JOINT Froid Réfrigérateur 1250*680 (repère 9, 68.51 €) · THERMOSTAT Froid Réfrigérateur WMF14J-709 (repère 52, 67.46 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
