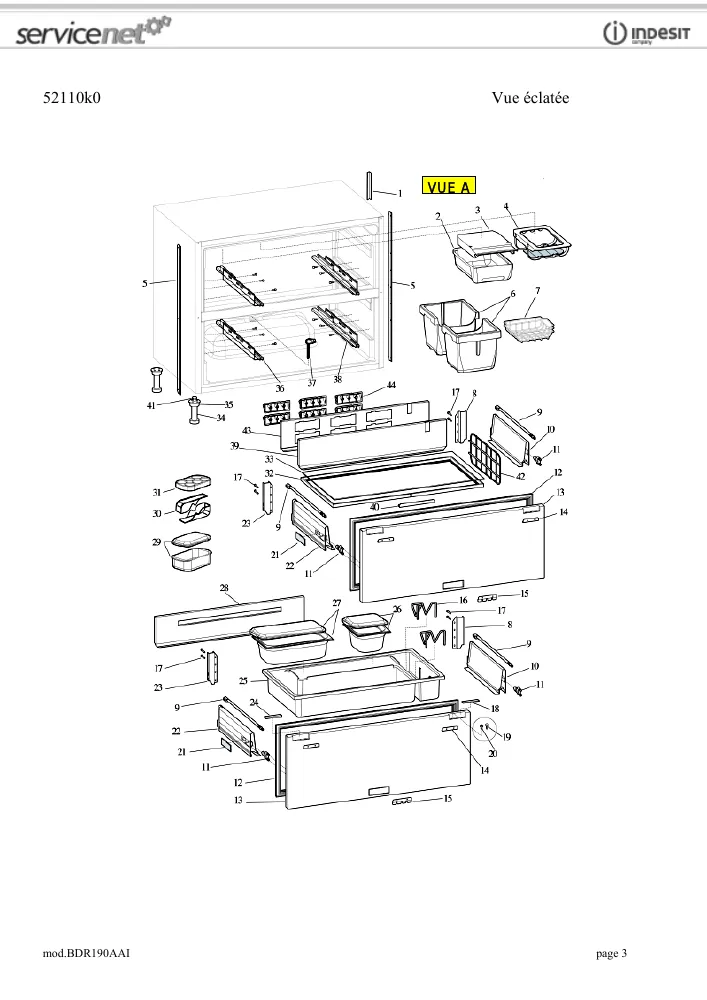

Vue éclatée HOTPOINT-ARISTON BDR190AAI 34435

Vue éclatée réfrigérateur HOTPOINT-ARISTON BDR190AAI 34435

Name: HOTPOINT-ARISTON BDR190AAI 34435
Brand: HOTPOINT-ARISTON
SKU: BDR190AAI 34435

Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON BDR190AAI 34435, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON BDR190AAI 34435 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée HOTPOINT-ARISTON BDR190AAI 34435 référence 22 pièces détachées, dont ampoule froid 10w e14, tiroir froid viande, couvercle froid boite viande, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid K59L2176 (repère 4, 59.04 €) · MANETTE Froid THERMOSTAT (repère 6, 31.26 €) · MOTEUR Froid Ventilation COMPRESSEUR (repère 12, 116.78 €) · PATIN Froid COMPRESSEUR (repère 18, 4.69 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : AMORTISSEUR Froid MOTEUR Ventilation (repère 10, 6.05 €) · MOTEUR Froid Ventilation COMPRESSEUR (repère 12, 116.78 €) · AMORTISSEUR Froid MOTEUR VENTIL (repère 13).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : POIGNEE Four PORTE FOUR ALU 373MM (entraxe 355mm) (repère 2, 44.64 €) · JOINT Froid PORTE 859*322 (repère 12, 43.98 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid K59L2176 (repère 4, 59.04 €) · MANETTE Froid THERMOSTAT (repère 6, 31.26 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 10, 6.05 €) · JOINT Froid PORTE 859*322 (repère 12, 43.98 €) · AMORTISSEUR Froid MOTEUR VENTIL (repère 13) · PATIN Froid COMPRESSEUR (repère 18, 4.69 €)
