Vue éclatée four FAR FC910X
Découvrez la vue éclatée complète four FAR FC910X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAR FC910X et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée FAR FC910X référence 30 pièces détachées, dont sonde four temperature, douille four complete, thermostat four 100°c ksd301-n, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

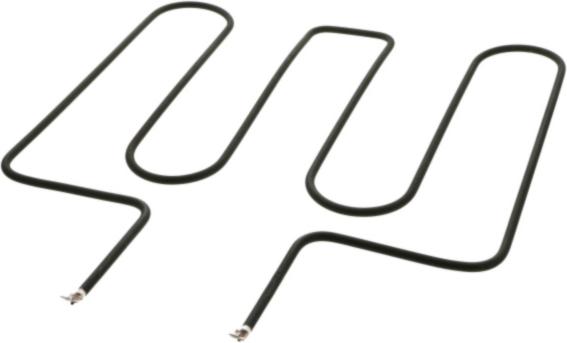

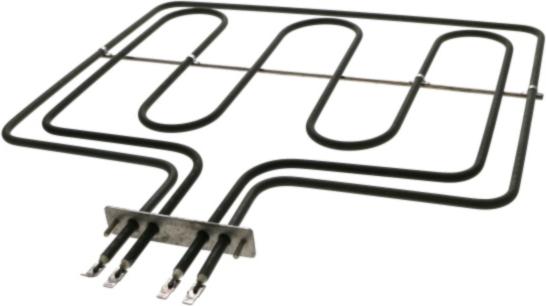

Sur cette vue : GRILLE Four LATERALE Gauche (repère 30, 50.17 €) · GRILLE Four (repère 32, 52.17 €) · RESISTANCE Four INFERIEURE 1100W (repère 39, 70.78 €) · RESISTANCE Four GRILL 950/2100W (repère 45, 82.97 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four INFERIEURE 1100W (repère 39, 70.78 €) · RESISTANCE Four GRILL 950/2100W (repère 45, 82.97 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

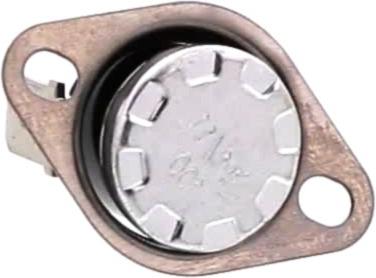

Sur cette vue : SONDE Four TEMPERATURE (repère 10, 29.06 €) · THERMOSTAT Four 100°C KSD301-N (repère 16, 19.57 €) · VENTILATEUR Four TENGENTIEL MDA-20A (repère 18, 63.72 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Four PORTE Gauche OU Droit (repère 42) · VITRE Four Extérieure PORTE FOUR (repère 118, 105.14 €) · VITRE Four INTERMEDIAIRE (repère 123, 55.57 €) · VITRE Four INTERMEDIAIRE 443*308 (repère 124, 59.9 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four 100°C KSD301-N (repère 16, 19.57 €) · JOINT Four PORTE FOUR (repère 125, 27.46 €) · JOINT Four VITRE Intérieure (repère 127, 41.77 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
