Vue éclatée four FAR FMC65X V2
Découvrez la vue éclatée complète four FAR FMC65X V2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAR FMC65X V2 et éviter les pannes imprévues. 59 pièces référencées.

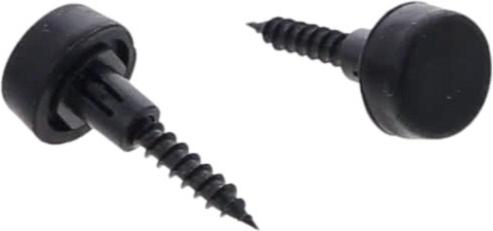

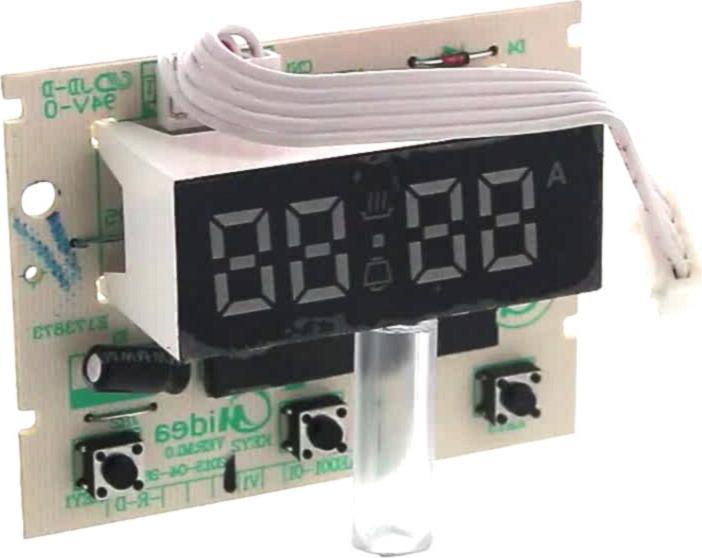

Cette vue éclatée FAR FMC65X V2 référence 59 pièces détachées, dont platine four contrôle, bouton four programmateur gris, butee four porte (lot de 2), avec leur position sur le schéma constructeur.
Réparer son four et cuisinière FAR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

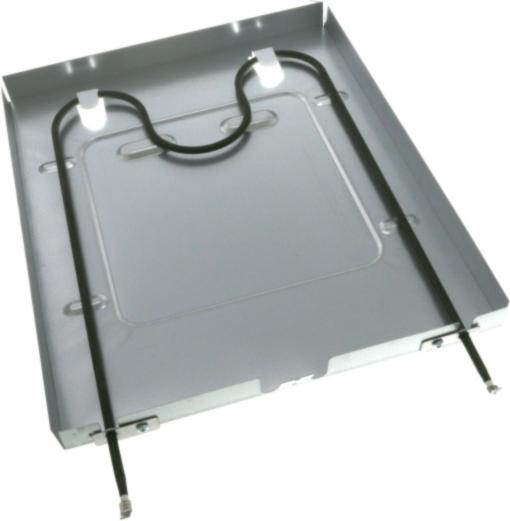

Sur cette vue : GRILLE Four FOUR (repère 12, 42.62 €) · GRILLE Four LATERALE DROITE (repère 13, 29.26 €) · GRILLE Four LATERALE GAUCHE (repère 14, 27.08 €) · RESISTANCE Four 1100w SOLE (repère 53, 49.53 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four 1100w SOLE (repère 53, 49.53 €) · RESISTANCE Four Supérieur 2000+950W (repère 61, 58.78 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four 260° WY260A-C 130928A4Z (repère 15, 43.31 €) · MOTEUR Four VENTILATEUR AXE 40.95MM CT MDC-31A 33W (repère 18, 53.63 €) · THERMOSTAT Four 90°C (repère 21, 18.62 €) · THERMOSTAT Four KLIXON 70°C (repère 21, 16.11 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CHARNIERE Four PORTE Gauche OU Droit (repère 11, 25.14 €) · VITRE Four INTERIEURE 460*330 (repère 13, 76.18 €) · RENFORT Four SUPPORT VITRE Extérieure (repère 18, 8 €) · JOINT Four VITRE Extérieure (repère 19, 18.35 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four 260° WY260A-C 130928A4Z (repère 15, 43.31 €) · JOINT Four VITRE Extérieure (repère 19, 18.35 €) · THERMOSTAT Four 90°C (repère 21, 18.62 €) · THERMOSTAT Four KLIXON 70°C (repère 21, 16.11 €) · MANETTE Four COMMUTATEUR/THERMOSTAT NOIRE PUSH PULL 32*65 3H 6MM 20MM (repère 30, 30.96 €) · JOINT Four MOUFLE (repère 35, 51 €)
