Vue éclatée four FAR FCNEX17SF

Name: FAR FCNEX17SF
Brand: FAR
SKU: FCNEX17SF

Découvrez la vue éclatée complète four FAR FCNEX17SF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAR FCNEX17SF et éviter les pannes imprévues. 27 pièces référencées.

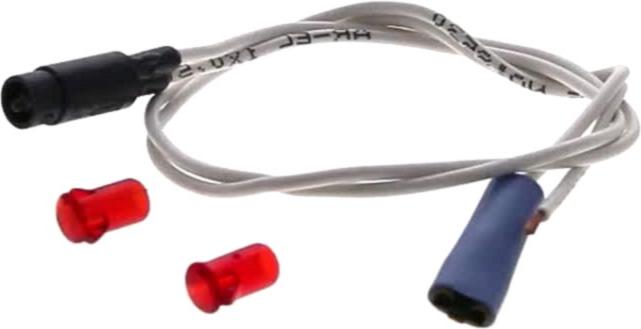

Cette vue éclatée FAR FCNEX17SF référence 27 pièces détachées, dont thermostat cuisinière secu 120°c, joint cuisinière poignee, voyant cuisinière four, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière FAR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR (repère 0, 50.15 €) · RESISTANCE Cuisinière SOLE FOUR INFERIEUR 1200W (repère 160, 36.17 €) · RESISTANCE Four VOUTE 1000w (repère 161, 43.04 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière SOLE FOUR INFERIEUR 1200W (repère 160, 36.17 €) · RESISTANCE Four VOUTE 1000w (repère 161, 43.04 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

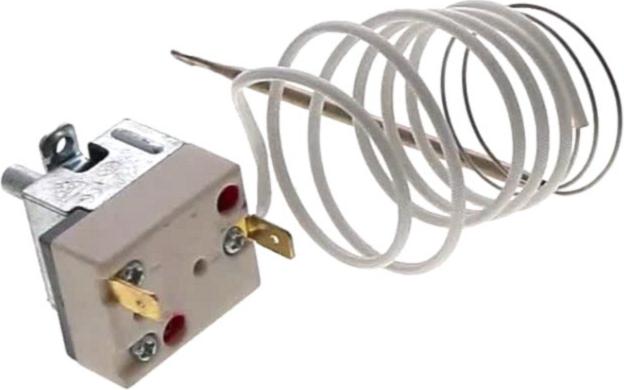

Sur cette vue : THERMOSTAT Cuisinière SECU 120°C (repère 0, 13.7 €) · MOTEUR Cuisinière VENTILATEUR (repère 0, 86.76 €) · THERMOSTAT Cuisinière FOUR REGLABLE (repère 88, 41.66 €) · THERMOSTAT Cuisinière SECURITE T1/11 55*C (repère 168, 14.71 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière POIGNEE (repère 0, 9.45 €) · CACHE Cuisinière CHARNIERE (repère 0, 8.5 €) · VITRE Four INTERIEURE 537*415 (repère 90, 91.46 €) · VITRE Four EXTERIEURE NOIRE 594*472 (entraxe 440mm) (repère 91, 51.66 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière SECU 120°C (repère 0, 13.7 €) · JOINT Cuisinière POIGNEE (repère 0, 9.45 €) · THERMOSTAT Cuisinière FOUR REGLABLE (repère 88, 41.66 €) · JOINT Four PORTE 60cm (repère 164, 32.8 €) · THERMOSTAT Cuisinière SECURITE T1/11 55*C (repère 168, 14.71 €)
