Vue éclatée lave vaisselle SHARP QW-GX13F472I-FR QW.GX13F472I.FR QWGX13F472IFR
Découvrez la vue éclatée complète lave vaisselle SHARP QW-GX13F472I-FR QW.GX13F472I.FR QWGX13F472IFR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SHARP QW-GX13F472I-FR QW.GX13F472I.FR QWGX13F472IFR et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
DESSUS Lave-Vaisselle STRATIFIE 60 GRIS
Position : 2
Prix indicatif : 53.66 €
TRAVERSE Lave-Vaisselle ARRIERE Supérieur
Position : 5
Prix indicatif : 14.89 €
JOINT Lave-Vaisselle TOUR PORTE
Position : 12
Prix indicatif : 28.51 €
CROCHET Lave-Vaisselle PORTE 99621839
Position : 18
Prix indicatif : 9.96 €
RAIL Lave-Vaisselle PANIER SUPERIEUR OU COUVERTS (pour ROUE 24mm)
Position : 19
Prix indicatif : 16.75 €
BUTEE Lave-Vaisselle ARRIERE PANIER Supérieur
Position : 20
Prix indicatif : 7.93 €
ARRET Lave-Vaisselle PANIER Inférieur
Position : 20
Prix indicatif : 6.35 €
EMBOUT Lave-Vaisselle AVANT RAIL Supérieur
Position : 21
Prix indicatif : 6.02 €
ROUE Lave-Vaisselle RAIL PANIER Supérieur
Position : 22
Prix indicatif : 6.14 €
FILTRE Lave-Vaisselle METAL FOND CUVE 250*145
Position : 24
Prix indicatif : 12.95 €
PIED Lave-Vaisselle
Position : 29
Prix indicatif : 5.22 €
CABLE Lave-Vaisselle CHARNIERE PORTE unitaire
Position : 30
Prix indicatif : 7.38 €
TRAPPE Lave-Vaisselle VISITE Inférieur 4 GRISE 42070786 42171013-7
Position : 31
Prix indicatif : 24.12 €
RESSORT Lave-Vaisselle PORTE diam=16.5mm
Position : 32
Prix indicatif : 11.09 €
POULIE Lave-Vaisselle CHARNIERE/CABLE
Position : 33
Prix indicatif : 8.32 €
VIS Lave-Vaisselle 5X20
Position : 39
Prix indicatif : 2.62 €
VIS Lave-Vaisselle M4X6
Position : 40
Prix indicatif : 2.53 €
VIS Lave-Vaisselle SUPPORT COMMUTATEUR
Position : 42
Prix indicatif : 2.4 €
FACADE Lave-Vaisselle PORTE INOX
Position : 60
Prix indicatif : 89.7 €
PLINTHE Lave-Vaisselle GRISE METAL
Position : 62
Prix indicatif : 40.58 €
BOITE Lave-Vaisselle LESSIVE Nouveau modèle
Position : 63
Prix indicatif : 29.62 €
FERMETURE Lave-Vaisselle PORTE
Position : 64
Prix indicatif : 19.02 €
CHARNIERE Lave-Vaisselle GAUCHE PORTE remplacée par KIT CHARNIERE G+D
Position : 65
Prix indicatif : 32.9 €
CHARNIERE Lave-Vaisselle DROITE PORTE remplacée par KIT CHARNIERE G+D
Position : 66
Prix indicatif : 34.09 €
JOINT Lave-Vaisselle BAS PORTE
Position : 68
Prix indicatif : 18.83 €
VIS Lave-Vaisselle Contre porte LATERAL INOX
Position : 69
Prix indicatif : 2.5 €
VIS Lave-Vaisselle Contre porte Supérieur INOX
Position : 70
Prix indicatif : 2.56 €
SONDE Lave-Vaisselle
Position : 76
Prix indicatif : 22.14 €
TUYAU Lave-Vaisselle Alimentation BRAS Supérieur 5mm
Position : 100
Prix indicatif : 31.22 €
SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET
Position : 103
Prix indicatif : 17.47 €
SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET
Position : 103
Prix indicatif : 15.09 €
ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET
Position : 104
Prix indicatif : 21.11 €
SUPPORT Lave-Vaisselle BRAS Supérieur remplacé par SUPPORT BRAS Supérieur COMPLET
Position : 107
Prix indicatif : 26.35 €
BRAS Lave-Vaisselle SUPERIEUR COMPLET
Position : 108
Prix indicatif : 24.62 €
JOINT Lave-Vaisselle BRAS SUP/SUPPORT
Position : 109
Prix indicatif : 3.92 €
ECROU Lave-Vaisselle AXE BRAS Supérieur
Position : 111
Prix indicatif : 5.87 €
DOUILLE Lave-Vaisselle SUPPORT BRAS Supérieur
Position : 112
Prix indicatif : 6.96 €
BRAS Lave-Vaisselle Supérieur
Position : 113
Prix indicatif : 16.4 €
BRAS Lave-Vaisselle INFERIEUR
Position : 114
Prix indicatif : 17.95 €
FILTRE Lave-Vaisselle MICRO ROUGE COMPLET
Position : 115
Prix indicatif : 26.14 €
FILTRE Lave-Vaisselle INTERIEUR ROUGE
Position : 116
Prix indicatif : 17.58 €
FILTRE Lave-Vaisselle EXTERIEUR ROUGE
Position : 117
Prix indicatif : 15.63 €
VIS Lave-Vaisselle
Position : 118
Prix indicatif : 2.42 €
COLLIER Lave-Vaisselle DURITE MOTEUR/RESIS
Position : 120
Prix indicatif : 3.39 €
COLLIER Lave-Vaisselle DURITE MOTEUR/BOL
Position : 121
Prix indicatif : 3.06 €
CLAPET Lave-Vaisselle ANTI-RETOUR
Position : 123
Prix indicatif : 7.49 €
COLLIER Lave-Vaisselle D30
Position : 124
Prix indicatif : 8.44 €
TUYAU Lave-Vaisselle VIDANGE 2 METRES
Position : 125
Prix indicatif : 16.96 €
JOINT Lave-Vaisselle BOL
Position : 127
Prix indicatif : 14.27 €
SUPPORT Lave-Vaisselle BRAS Inférieur GRIS 2 vis 37006363
Position : 128
Prix indicatif : 15.14 €
AIRBREAK Lave-Vaisselle AVEC DEBIMETRE
Position : 131
Prix indicatif : 43.84 €
ECROU Lave-Vaisselle Répartiteur remplisseur
Position : 133
Prix indicatif : 8.95 €
CONDO Lave-Vaisselle ANTIPARASITE AERODEV DNF06-Z 0.1uF(x1)+1Mohms +2x2200pF(Y2)
Position : 136
Prix indicatif : 18.82 €
SUPPORT Lave-Vaisselle Electrovanne
Position : 139
Prix indicatif : 6.88 €
TUYAU Lave-Vaisselle ARRIVEE EAU AQUASTOP
Position : 141
Prix indicatif : 46.78 €
ECROU Lave-Vaisselle CONDENSEUR 144
Position : 144
Prix indicatif : 9.32 €
JOINT Lave-Vaisselle CONDENSEUR 145
Position : 145
Prix indicatif : 5.33 €
BAC Lave-Vaisselle SEL COMPLET
Position : 148
Prix indicatif : 51.4 €
COLLIER Lave-Vaisselle TUYAU
Position : 152
Prix indicatif : 3.39 €
DURITE Lave-Vaisselle
Position : 153
Prix indicatif : 10.26 €
JOINT Lave-Vaisselle BAC SEL
Position : 154
Prix indicatif : 6.82 €
ECROU Lave-Vaisselle BAC A SEL
Position : 155
Prix indicatif : 8.37 €
BOUCHON Lave-Vaisselle BAC SEL 90mm GRIS FONCE
Position : 156
Prix indicatif : 13 €
FLOTTEUR Lave-Vaisselle SECURITE DEBORDEMENT
Position : 170
Prix indicatif : 18.9 €
CABLE Lave-Vaisselle ALIMENTATION 185cm (3 cosses plates)
Position : 172
Prix indicatif : 17.55 €
RESISTANCE Lave-Vaisselle 1800W
Position : 173
Prix indicatif : 38.68 €
JOINT Lave-Vaisselle REPARTITEUR/BLOC RESISTANCE
Position : 175
Prix indicatif : 5.7 €
POMPE Lave-Vaisselle VIDANGE BPX2-69L 35W 0.3A LEILI
Position : 176
Prix indicatif : 26.23 €
MOTEUR Lave-Vaisselle CYCLAGE YYG-40-2 140mm idem160mm
Position : 177
Prix indicatif : 90.18 €
DISTRIBUTEUR Lave-Vaisselle HAUT/BAS + CAPTEUR PRESSION 45
Position : 197
Prix indicatif : 19.68 €
MANETTE Lave-Vaisselle Programmateur GRISE ERA
Position : 202
Prix indicatif : 13.34 €
SUPPORT Lave-Vaisselle Commutateur ROTATIF
Position : 207
Prix indicatif : 12.21 €
COMMUTATEUR Lave-Vaisselle Programmateur
Position : 208
Prix indicatif : 25.6 €
SUPPORT Lave-Vaisselle ARRIERE PLATINE
Position : 210
Prix indicatif : 13.74 €
CABLAGE Lave-Vaisselle COMMUT/PLATINE
Position : 212
Prix indicatif : 16.38 €

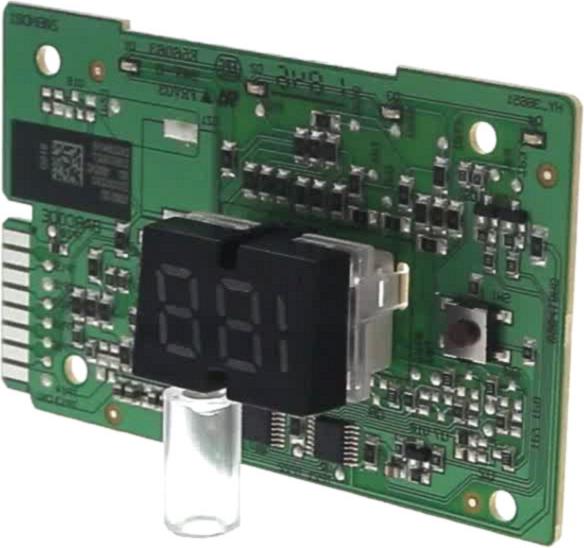

PLATINE Lave-Vaisselle DISPLAY VC4/KRMZ/20BMD01-5/
Position : 225
Prix indicatif : 48.49 €
ROUE Lave-Vaisselle PANIER Inférieur
Position : 301
Prix indicatif : 6.12 €
CLIPS Lave-Vaisselle SUPPORT ASSIETTES GRIS
Position : 302
Prix indicatif : 7.17 €
SUPPORT Lave-Vaisselle DROIT
Position : 303
Prix indicatif : 11.51 €
SUPPORT Lave-Vaisselle GAUCHE
Position : 304
Prix indicatif : 10.25 €
PANIER Lave-Vaisselle COUVERTS GRIS
Position : 325
Prix indicatif : 26.03 €
POIGNEE Lave-Vaisselle PANIER COUVERTS
Position : 326
Prix indicatif : 8.56 €
PANIER Lave-Vaisselle COUVERTS NU
Position : 328
Prix indicatif : 26.08 €
SUPPORT Lave-Vaisselle TASSES 45
Position : 351
Prix indicatif : 8.66 €
ROUE Lave-Vaisselle PANIER SUPERIEUR
Position : 352
Prix indicatif : 9.66 €
GOULOTTE Lave-Vaisselle RECUPERATION EAU
Position : 415
Prix indicatif : 13.54 €
DURITE Lave-Vaisselle BOL OU DISTRIBUTEUR/RESISTANCE
Position : 611
Prix indicatif : 25.55 €
DURITE Lave-Vaisselle MOTEUR-RESISTANCE
Position : 612
Prix indicatif : 22.67 €
COLLIER Lave-Vaisselle DURITE RESISTANCE
Position : 613
Prix indicatif : 5.99 €
DURITE Lave-Vaisselle MOTEUR-RESISTANCE 45 38.5MM DIAM=28.5
Position : 651
Prix indicatif : 24.48 €
