Vue éclatée lave vaisselle SHARP QW-C12F491W-EU QW.C12F491W.EU QWC12F491WEU
Découvrez la vue éclatée complète lave vaisselle SHARP QW-C12F491W-EU QW.C12F491W.EU QWC12F491WEU, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SHARP QW-C12F491W-EU QW.C12F491W.EU QWC12F491WEU et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP QW-C12F491W-EU QW.C12F491W.EU QWC12F491WEU référence 90 pièces détachées, dont dessus lave-vaisselle top, joint lave-vaisselle tour porte, crochet lave-vaisselle porte 99621839, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle METAL FOND CUVE 250*240 remplace par FILTRE METAL+SUPPORT BRAS (repère 24, 28.72 €) · CLAPET Lave-Vaisselle ANTI-RETOUR (repère 123, 7.82 €) · TUYAU Lave-Vaisselle VIDANGE 2 METRES (repère 125, 14.64 €) · POMPE Lave-Vaisselle VIDANGE B30-6A (repère 176, 30.52 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : FILTRE Lave-Vaisselle METAL FOND CUVE 250*240 remplace par FILTRE METAL+SUPPORT BRAS (repère 24, 28.72 €) · SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET (repère 103, 18.58 €) · JOINT Lave-Vaisselle ADAPTATEUR remplacé par SUPPORT BRAS COMPLET (repère 105, 19.47 €) · SUPPORT Lave-Vaisselle BRAS Supérieur remplacé par SUPPORT BRAS Supérieur COMPLET (repère 107, 23.99 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR PORTE (repère 12, 26.51 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 21.15 €) · JOINT Lave-Vaisselle ADAPTATEUR remplacé par SUPPORT BRAS COMPLET (repère 105, 19.47 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.94 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : DURITE Lave-Vaisselle MOTEUR/RESISTANCE 50mm diam 35*28*3 (repère 119, 14.66 €) · RESISTANCE Lave-Vaisselle 1800W (repère 173, 68.74 €) · JOINT Lave-Vaisselle REPARTITEUR/BLOC RESISTANCE (repère 175, 5.31 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle CHARNIERE PORTE unitaire (repère 30, 7.83 €) · RESSORT Lave-Vaisselle PORTE diam=16.5mm (repère 32, 10.19 €) · POULIE Lave-Vaisselle CHARNIERE/CABLE (repère 33, 7.91 €) · CHARNIERE Lave-Vaisselle GAUCHE PORTE remplacée par KIT CHARNIERE G+D (repère 65, 36.48 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR PORTE (repère 12, 26.51 €) · FILTRE Lave-Vaisselle METAL FOND CUVE 250*240 remplace par FILTRE METAL+SUPPORT BRAS (repère 24, 28.72 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 21.15 €) · JOINT Lave-Vaisselle ADAPTATEUR remplacé par SUPPORT BRAS COMPLET (repère 105, 19.47 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.94 €) · JOINT Lave-Vaisselle BOL (repère 127, 15.96 €) · JOINT Lave-Vaisselle CONDENSEUR 145 (repère 144, 5.98 €) · JOINT Lave-Vaisselle BAC SEL (repère 154, 6.33 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée

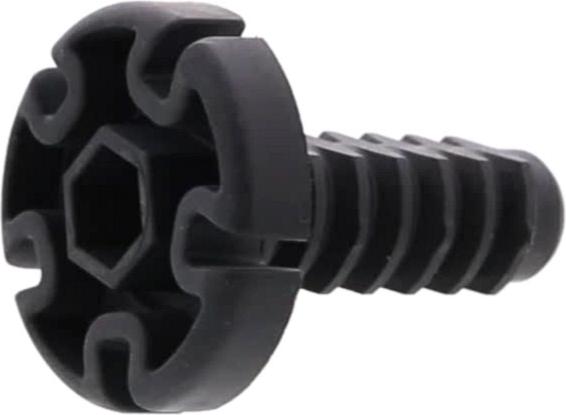

Liste des pièces détachées
