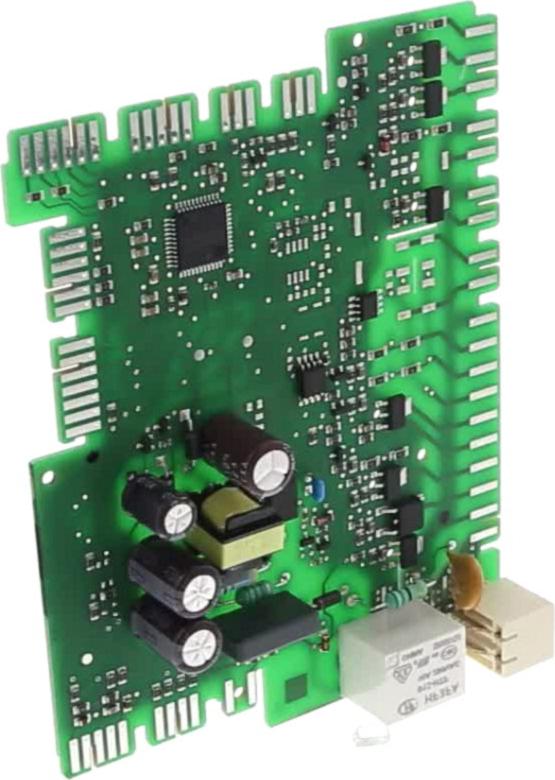

Vue éclatée lave vaisselle SHARP QW-GT43F393I-FR QW.GT43F393I.FR QWGT43F393IFR
Découvrez la vue éclatée complète lave vaisselle SHARP QW-GT43F393I-FR QW.GT43F393I.FR QWGT43F393IFR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SHARP QW-GT43F393I-FR QW.GT43F393I.FR QWGT43F393IFR et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée SHARP QW-GT43F393I-FR QW.GT43F393I.FR QWGT43F393IFR référence 90 pièces détachées, dont dessus lave-vaisselle stratifie 60 gris, joint lave-vaisselle tour porte, joint lave-vaisselle supérieur gris, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle MICRO ROUGE COMPLET (repère 115, 25.78 €) · CLAPET Lave-Vaisselle ANTI-RETOUR (repère 123, 7.3 €) · TUYAU Lave-Vaisselle VIDANGE 2 METRES (repère 125, 15.15 €) · POMPE Lave-Vaisselle VIDANGE B20-6A01 (repère 176, 32.04 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET (repère 103, 15.02 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 18.18 €) · SUPPORT Lave-Vaisselle BRAS Supérieur remplacé par SUPPORT BRAS Supérieur COMPLET (repère 107, 25.16 €) · BRAS Lave-Vaisselle SUPERIEUR COMPLET (repère 108, 20.79 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.35 €) · JOINT Lave-Vaisselle Supérieur GRIS (repère 13, 9.77 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 19.64 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 18.18 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : SONDE Lave-Vaisselle (repère 72, 19.76 €) · DURITE Lave-Vaisselle MOTEUR CYCLAGE/RESISTANCE (repère 119, 18.39 €) · DURITE Lave-Vaisselle RESISTANCE/MOTEUR (repère 119, 18.01 €) · RESISTANCE Lave-Vaisselle (repère 173, 49.59 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle CHARNIERE PORTE unitaire (repère 30, 7.57 €) · RESSORT Lave-Vaisselle PORTE 145mm diam=19mm (repère 32, 13.85 €) · CHARNIERE Lave-Vaisselle GAUCHE PORTE remplacée par KIT CHARNIERE G+D (repère 65, 32.2 €) · CHARNIERE Lave-Vaisselle DROITE PORTE remplacée par KIT CHARNIERE G+D (repère 66, 34.27 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.35 €) · JOINT Lave-Vaisselle Supérieur GRIS (repère 13, 9.77 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 19.64 €) · ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET (repère 104, 18.18 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 4.16 €) · FILTRE Lave-Vaisselle MICRO ROUGE COMPLET (repère 115, 25.78 €) · JOINT Lave-Vaisselle BOL (repère 127, 16.4 €) · JOINT Lave-Vaisselle BAC SEL (repère 154, 6.12 €)
