Vue éclatée lave vaisselle SHARP QW-C11F491W-FR QW.C11F491W.FR QWC11F491WFR CODE 690560
Découvrez la vue éclatée complète lave vaisselle SHARP QW-C11F491W-FR QW.C11F491W.FR QWC11F491WFR CODE 690560, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SHARP QW-C11F491W-FR QW.C11F491W.FR QWC11F491WFR CODE 690560 et éviter les pannes imprévues. 90 pièces référencées.

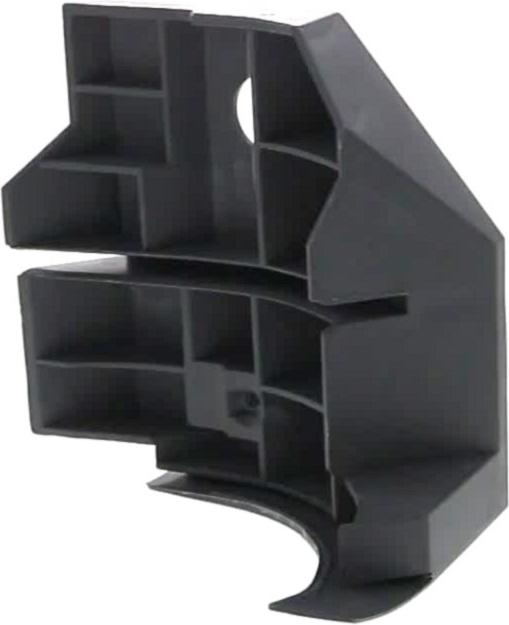

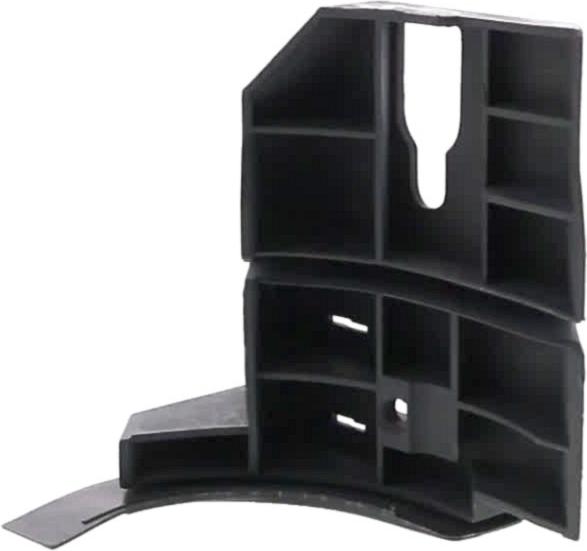

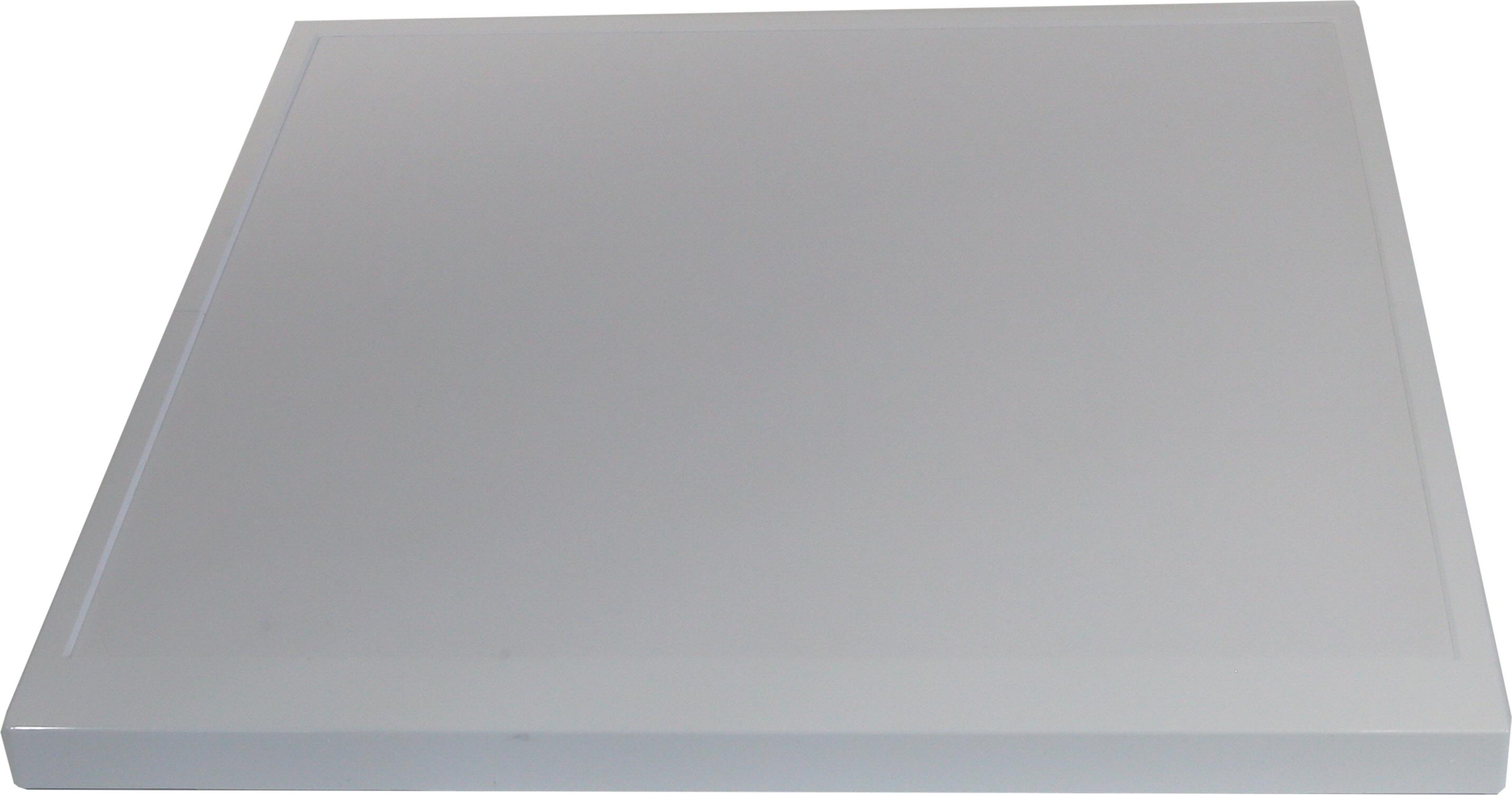

Cette vue éclatée SHARP QW-C11F491W-FR QW.C11F491W.FR QWC11F491WFR CODE 690560 référence 90 pièces détachées, dont dessus lave-vaisselle top, angle lave-vaisselle renfort droit, angle lave-vaisselle renfort gauche, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SHARP : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

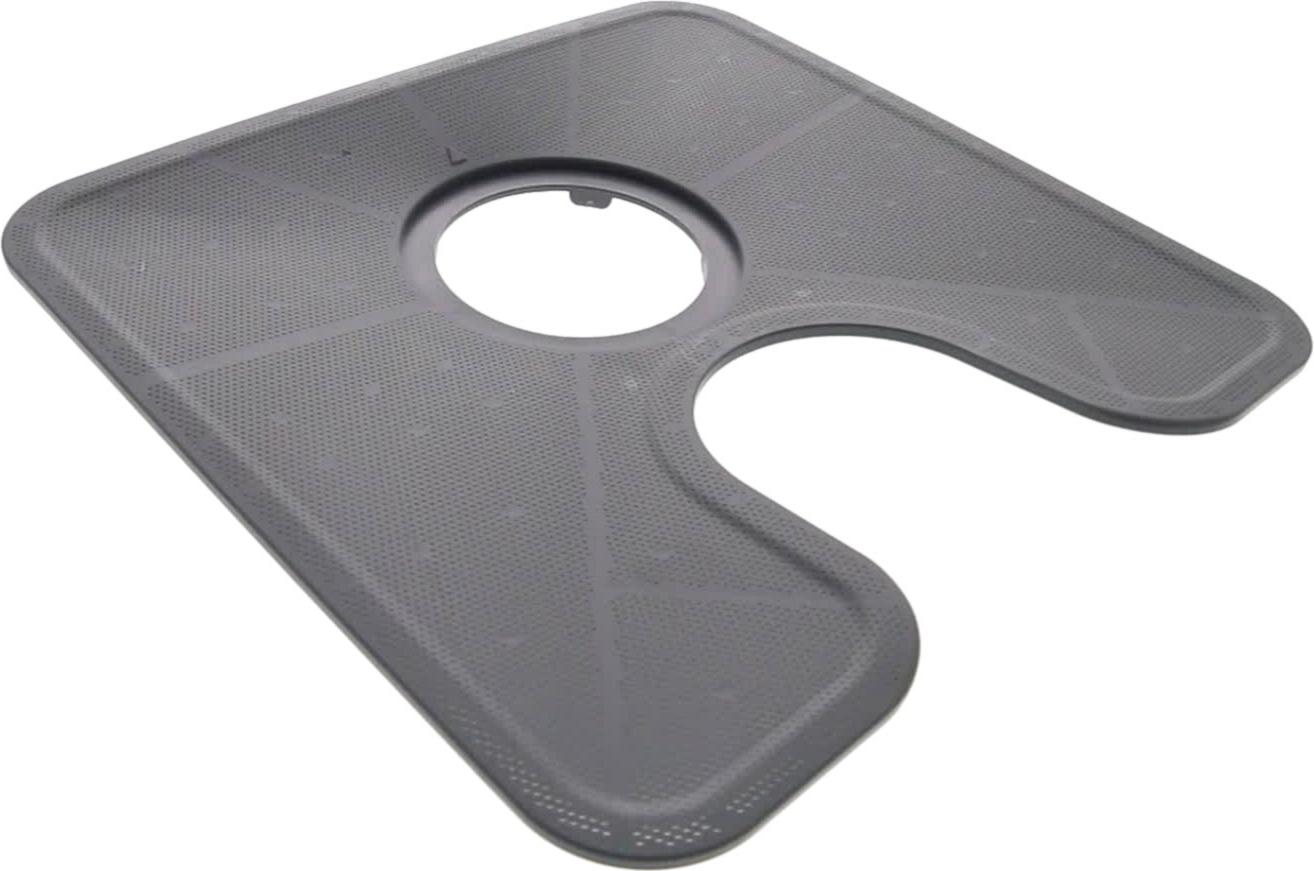

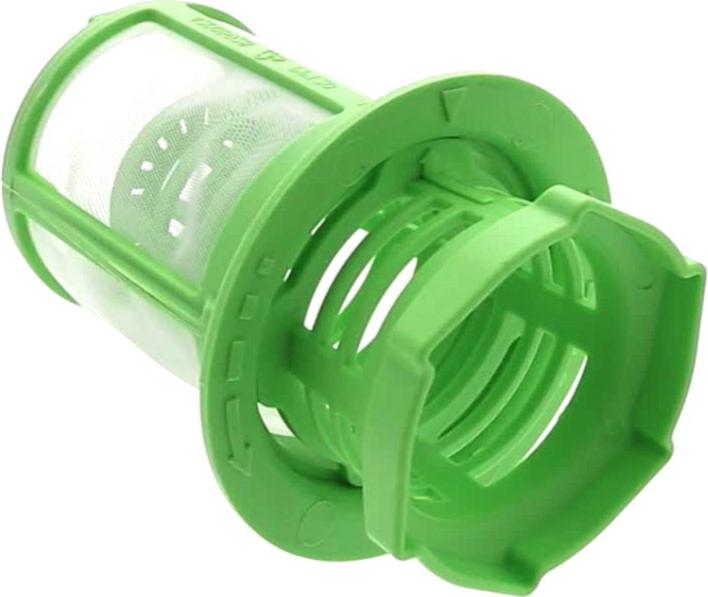

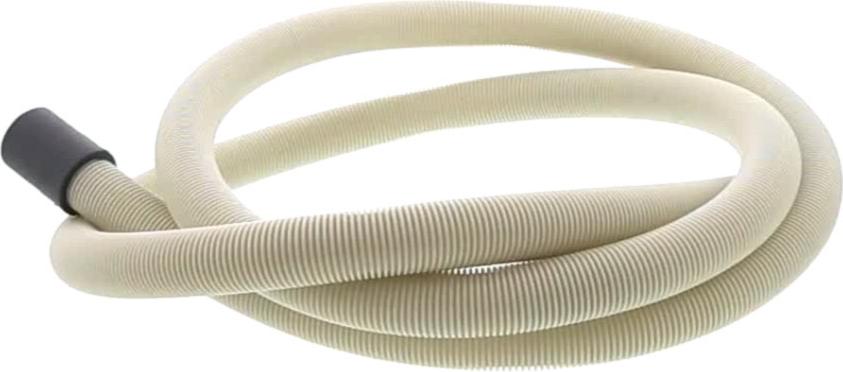

Sur cette vue : FILTRE Lave-Vaisselle FOND CUVE (repère 24, 23.33 €) · FILTRE Lave-Vaisselle MICRO (repère 115, 27.3 €) · CLAPET Lave-Vaisselle ANTI-RETOUR (repère 123, 8.46 €) · TUYAU Lave-Vaisselle VIDANGE 2 METRES (repère 125, 14.46 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

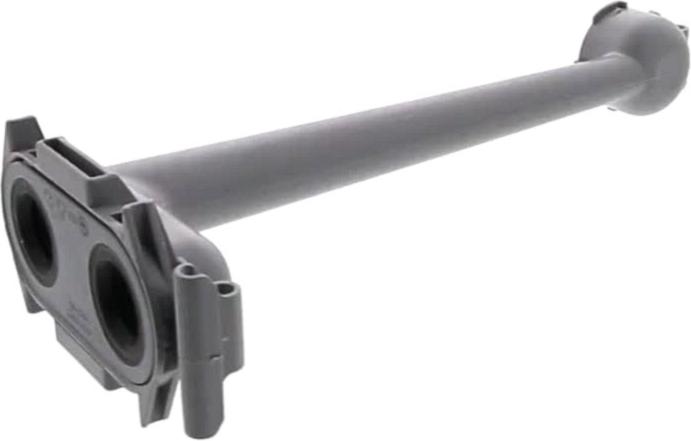

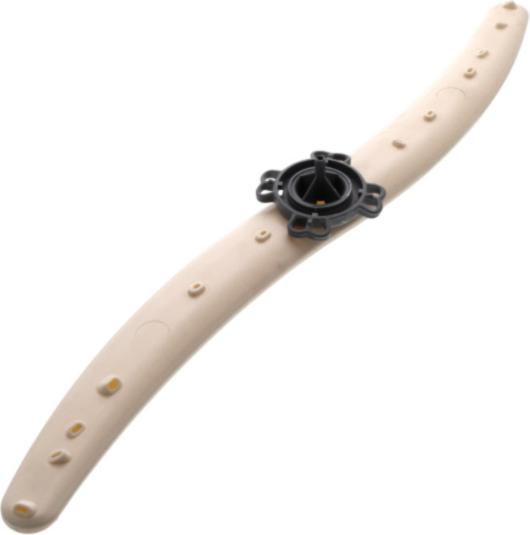

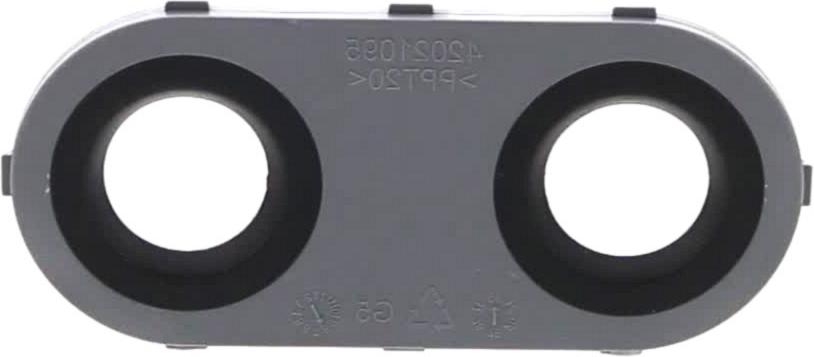

Sur cette vue : SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET (repère 103, 17.79 €) · JOINT Lave-Vaisselle ADAPTATEUR remplacé par SUPPORT BRAS COMPLET (repère 105, 19.31 €) · SUPPORT Lave-Vaisselle BRAS Supérieur remplacé par SUPPORT BRAS Supérieur COMPLET (repère 107, 23.54 €) · BRAS Lave-Vaisselle Supérieur COMPLET GRIS FONCE (repère 108, 31.21 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

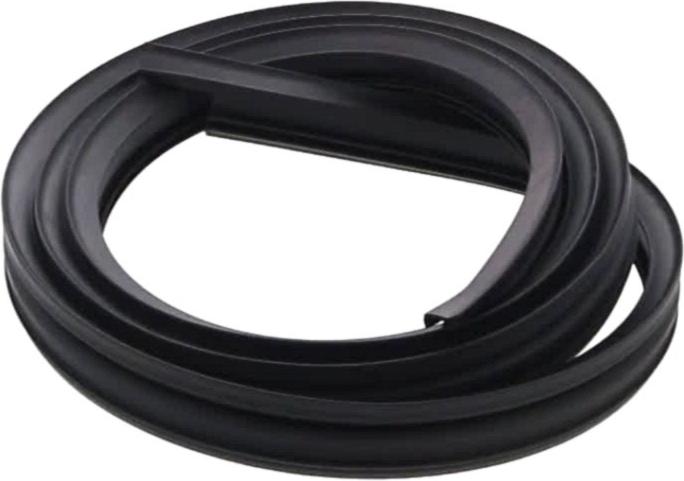

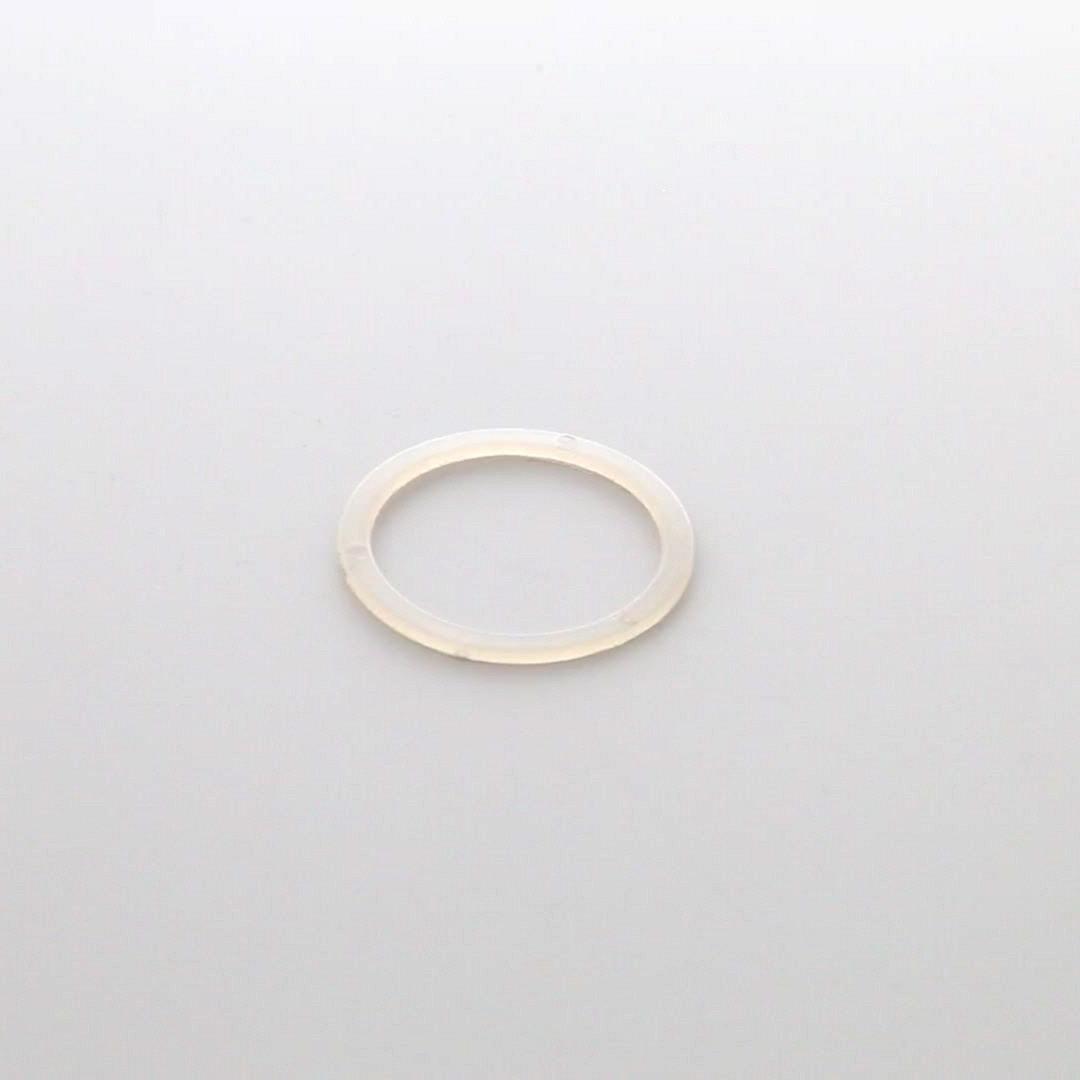

Sur cette vue : JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.83 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 18.9 €) · JOINT Lave-Vaisselle ADAPTATEUR remplacé par SUPPORT BRAS COMPLET (repère 105, 19.31 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.97 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

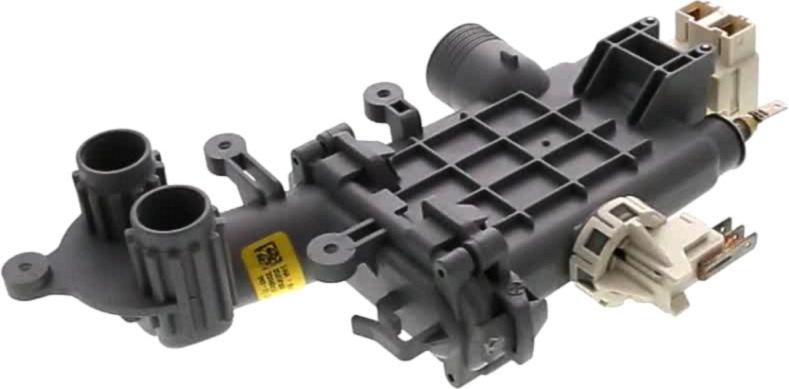

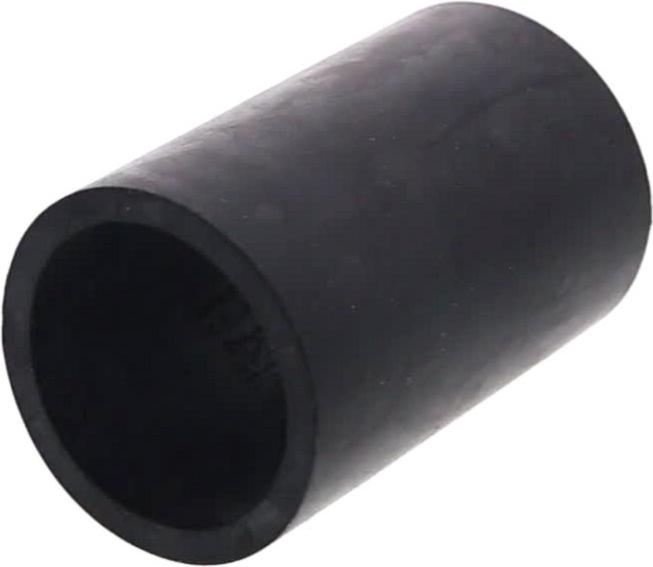

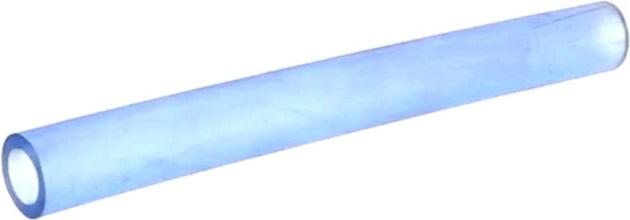

Sur cette vue : DURITE Lave-Vaisselle MOTEUR/RESISTANCE 50mm diam 35*28*3 (repère 119, 14.19 €) · RESISTANCE Lave-Vaisselle 1800W (repère 173, 76.13 €) · JOINT Lave-Vaisselle REPARTITEUR/BLOC RESISTANCE (repère 175, 5.29 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

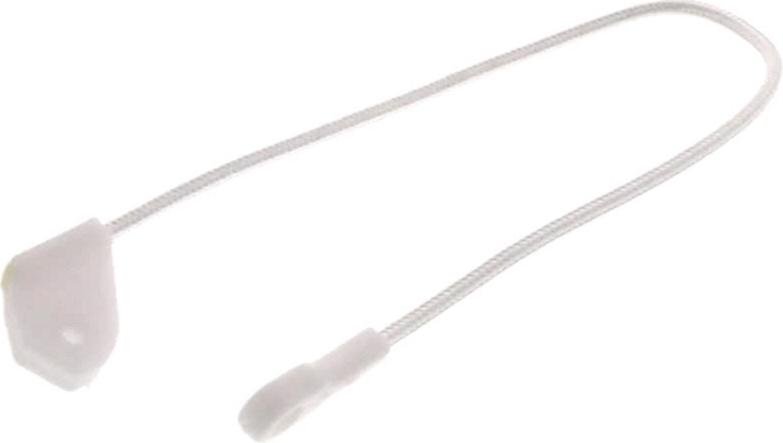

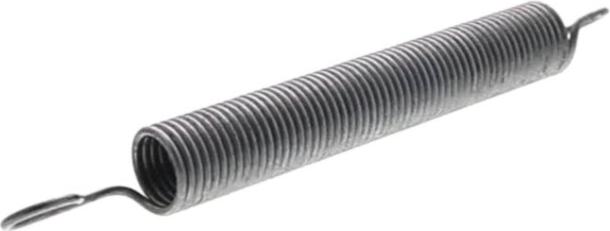

Sur cette vue : CABLE Lave-Vaisselle CHARNIERE PORTE unitaire (repère 30, 7.97 €) · RESSORT Lave-Vaisselle PORTE diam=16.5mm (repère 32, 11.37 €) · POULIE Lave-Vaisselle CHARNIERE/CABLE (repère 33, 7.1 €) · CHARNIERE Lave-Vaisselle GAUCHE PORTE remplacée par KIT CHARNIERE G+D (repère 65, 39.1 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

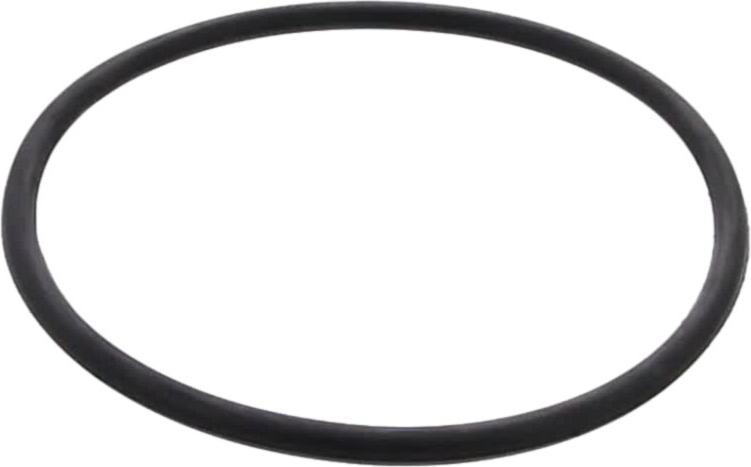

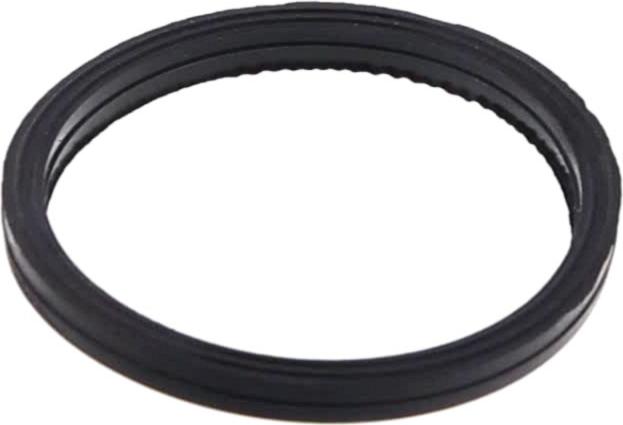

JOINT Lave-Vaisselle TOUR PORTE (repère 12, 25.83 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 24, 23.33 €) · JOINT Lave-Vaisselle BAS PORTE (repère 68, 18.9 €) · JOINT Lave-Vaisselle ADAPTATEUR remplacé par SUPPORT BRAS COMPLET (repère 105, 19.31 €) · JOINT Lave-Vaisselle BRAS SUP/SUPPORT (repère 109, 3.97 €) · FILTRE Lave-Vaisselle MICRO (repère 115, 27.3 €) · JOINT Lave-Vaisselle BOL (repère 127, 13.45 €) · JOINT Lave-Vaisselle CONDENSEUR 145 (repère 144, 5.92 €)
