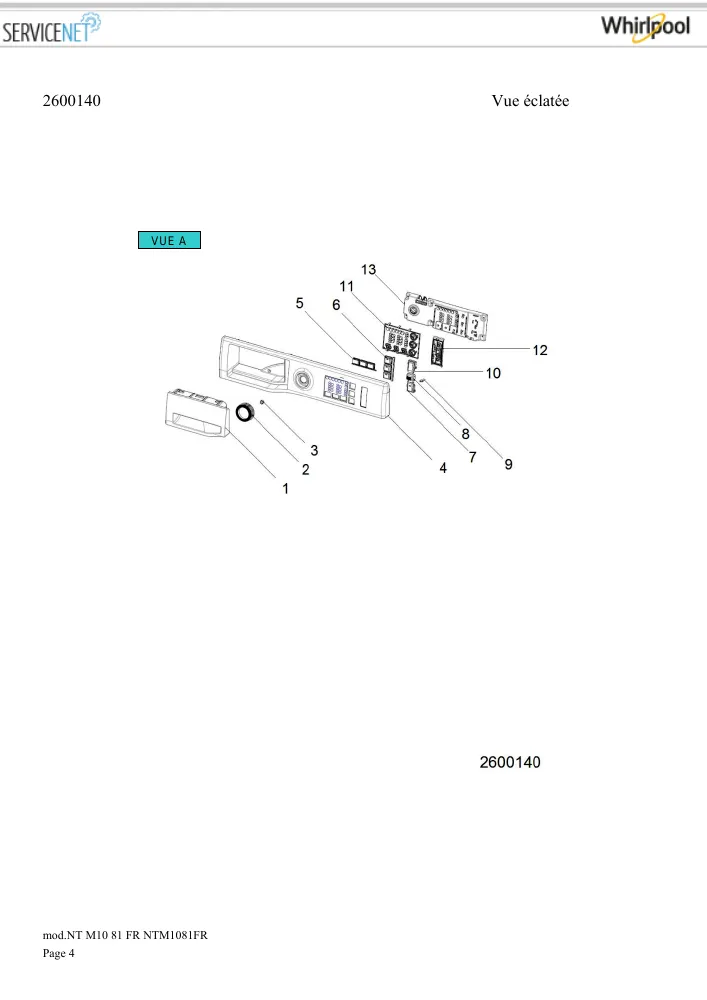

Vue éclatée seche linge HOTPOINT-ARISTON NTM1081FR 154333
Découvrez la vue éclatée complète seche linge HOTPOINT-ARISTON NTM1081FR 154333, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge HOTPOINT-ARISTON NTM1081FR 154333 et éviter les pannes imprévues. 29 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON NTM1081FR 154333 référence 29 pièces détachées, dont filtre sèche-linge condenseur, reservoir sèche-linge, securite sèche-linge porte, avec leur position sur le schéma constructeur.
Réparer son sèche-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : SONDE RESISTANCE (repère 28, 18.17 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : COURROIE Sèche-Linge 2010H7 2010PH7 (repère 9, 19.15 €) · CONDENSATEUR Sèche-Linge ANTIPARASITE FC86-C-25016-18 0.47uF 2X27nf (repère 14, 26.01 €) · POULIE Sèche-Linge TAMBOUR (repère 20, 18.63 €) · CONDENSATEUR 12.5uF 450V (repère 26, 12.86 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : ROULEMENT Sèche-Linge 608-2RS (repère 8, 12.27 €) · FEUTRE Sèche-Linge AVANT (repère 24, 19.22 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge CONDENSEUR (repère 2, 46.89 €) · TURBINE Sèche-Linge CONDENSEUR 156MM 46MM (repère 17, 20.91 €) · FILTRE Sèche-Linge PELUCHES (repère 18, 30.88 €) · TUYAU Sèche-Linge ENTREE (repère 18, 14.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Sèche-Linge CONDENSEUR (repère 2, 46.89 €) · JOINT Sèche-Linge PORTE (repère 7, 19.47 €) · ROULEMENT Sèche-Linge 608-2RS (repère 8, 12.27 €) · COURROIE Sèche-Linge 2010H7 2010PH7 (repère 9, 19.15 €) · CONDENSATEUR Sèche-Linge ANTIPARASITE FC86-C-25016-18 0.47uF 2X27nf (repère 14, 26.01 €) · FILTRE Sèche-Linge PELUCHES (repère 18, 30.88 €) · FEUTRE Sèche-Linge AVANT (repère 24, 19.22 €) · CONDENSATEUR 12.5uF 450V (repère 26, 12.86 €)
