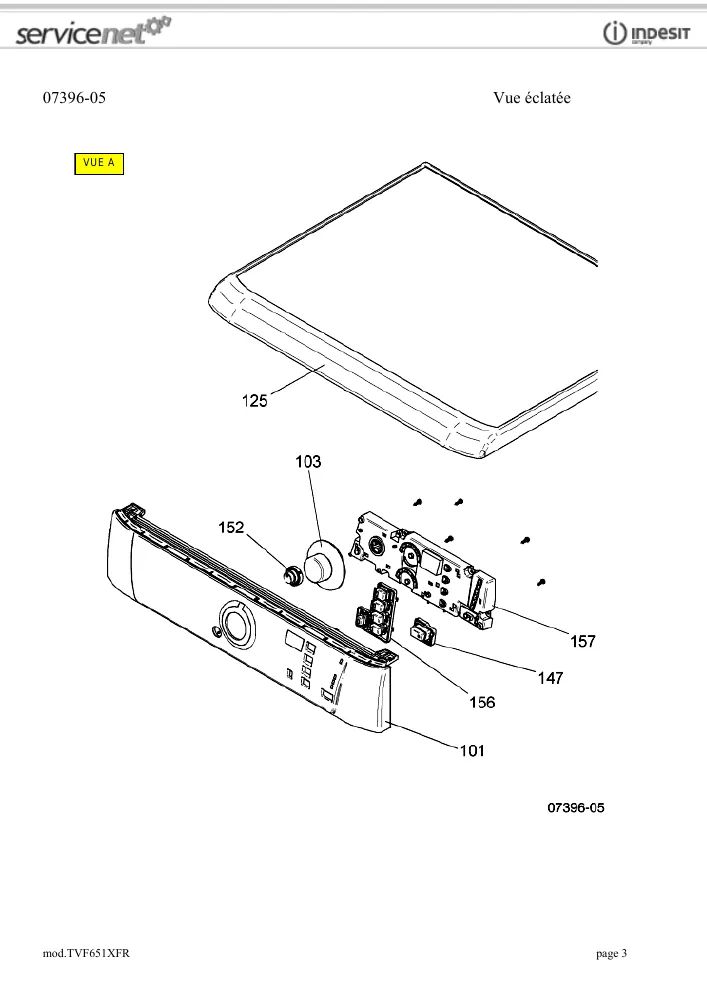

Vue éclatée seche linge HOTPOINT-ARISTON TVF651XFR 54555
Découvrez la vue éclatée complète seche linge HOTPOINT-ARISTON TVF651XFR 54555, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge HOTPOINT-ARISTON TVF651XFR 54555 et éviter les pannes imprévues. 34 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON TVF651XFR 54555 référence 34 pièces détachées, dont plinthe sèche-linge, filtre sèche-linge, sonde sèche-linge e, avec leur position sur le schéma constructeur.
Réparer son sèche-linge HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : RESISTANCE Sèche-Linge + Thermostat 2200w (repère 430, 102.21 €) · RESISTANCE Sèche-Linge + Thermostat (repère 430, 122.91 €) · Thermostat Sèche-Linge RESIST(kitde 2) (repère 432, 58.43 €) · THERMOSTAT Sèche-Linge CTN ap sn 30205 (repère 465, 49.88 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : MOTEUR Sèche-Linge (repère 405, 138.78 €) · CONDENSATEUR Sèche-Linge 9uf 400V (repère 408, 19.55 €) · COURROIE Sèche-Linge 1860H9EL (repère 421, 23.3 €) · CONDENSATEUR Sèche-Linge ANTIPARASITE (repère 448, 51.66 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 209, 29.56 €) · PATIN Sèche-Linge PLASTIQUE "lot de 4" (repère 213, 17.64 €) · PALIER Sèche-Linge (repère 424, 20.06 €) · CACHE Sèche-Linge ROULEMENT PLASTIQUE (repère 452, 12.71 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge (repère 205, 44.43 €) · SONDE Sèche-Linge E (repère 206) · TUYAU Sèche-Linge EVACU INTERNE (repère 207, 66.99 €) · GAINE Sèche-Linge EVACUATION Extérieure (repère 999, 28.51 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Sèche-Linge (repère 205, 44.43 €) · FEUTRE Sèche-Linge AVANT (repère 209, 29.56 €) · JOINT Sèche-Linge HUBLOT "rond" (repère 212, 37.77 €) · PATIN Sèche-Linge PLASTIQUE "lot de 4" (repère 213, 17.64 €) · CONDENSATEUR Sèche-Linge 9uf 400V (repère 408, 19.55 €) · COURROIE Sèche-Linge 1860H9EL (repère 421, 23.3 €) · PALIER Sèche-Linge (repère 424, 20.06 €) · RESISTANCE Sèche-Linge + Thermostat 2200w (repère 430, 102.21 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
