Vue éclatée seche linge SHARP KD-HHB0S7PW2-FR KD-HHB0S7PW2
Découvrez la vue éclatée complète seche linge SHARP KD-HHB0S7PW2-FR KD-HHB0S7PW2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SHARP KD-HHB0S7PW2-FR KD-HHB0S7PW2 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
TUYAU Sèche-Linge EVACUATION DIRECTE
Prix indicatif : 10.45 €
ISOLATION Lave-Linge DESSUS
Position : 3
Prix indicatif : 109.02 €
CABLAGE Lave-Linge PLATINE
Position : 8
Prix indicatif : 17.47 €
TRANSFERT Lave-Linge VOYANT F4
Position : 12
Prix indicatif : 12.34 €

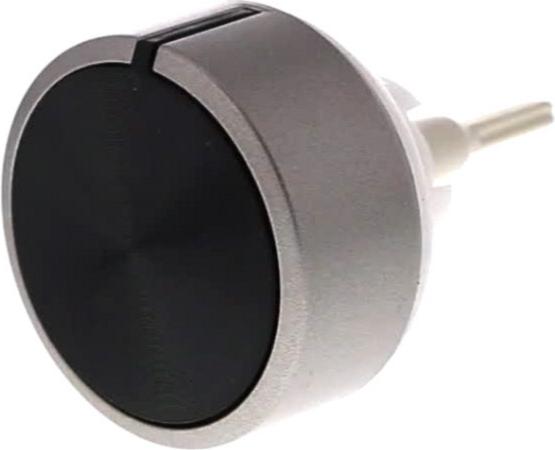

MANETTE Sèche-Linge Programmateur GRISE/NOIRE STRIEE P16B
Position : 20
Prix indicatif : 18.36 €

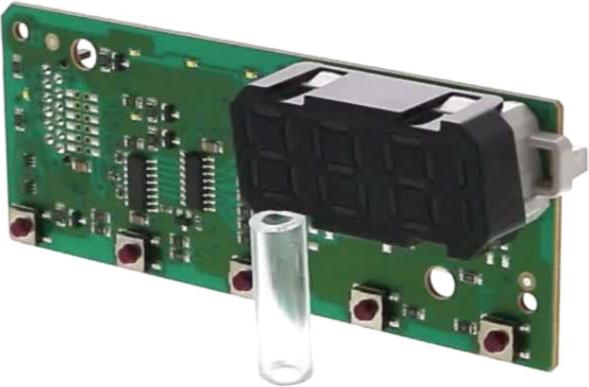

PLATINE Sèche-Linge DISPLAY COMPLETE F4
Position : 25
Prix indicatif : 83.65 €
SUPPORT Sèche-Linge FACADE RESERVOIR Blanc QF4U 42193170
Position : 30
Prix indicatif : 23.14 €
SUPPORT Lave-Linge ENJOLIVEUR FACADE TIROIR LESSIVE
Position : 32
Prix indicatif : 23.95 €
CABLE Sèche-Linge ALIMENTATION ECLAIRAGE 20cm
Position : 101
Prix indicatif : 12.81 €
CABLE Sèche-Linge
Position : 102
Prix indicatif : 11.97 €
CABLE Sèche-Linge SENSOR 1040mm
Position : 103
Prix indicatif : 23.28 €
RESERVOIR Sèche-Linge Four 120LT
Position : 200
Prix indicatif : 30.95 €
TUBE Sèche-Linge GUIDE RESERVOIR
Position : 201
Prix indicatif : 12.37 €
COUVERCLE Sèche-Linge RESERVOIR
Position : 203
Prix indicatif : 29.8 €
BAC Sèche-Linge Inférieur + COUVERCLE RESERVOIR 120LT
Position : 204
Prix indicatif : 28.55 €
ANNEAU Sèche-Linge AVANT "sans feutre"
Position : 300
Prix indicatif : 48.31 €
FEUTRE Sèche-Linge AVANT
Position : 301
Prix indicatif : 40.06 €
SUPPORT Sèche-Linge CAPTEUR 42161605
Position : 302
Prix indicatif : 11.5 €
SONDE Sèche-Linge HUMIDITE ENSEMBLE
Position : 305
Prix indicatif : 30.13 €
ROUE Sèche-Linge AVANT 75mm axe 8mm
Position : 307
Prix indicatif : 21.1 €
BAGUE Sèche-Linge ROUE
Position : 308
Prix indicatif : 7.77 €
LED Sèche-Linge SUR PLATINE
Position : 309
Prix indicatif : 20.88 €
SUPPORT Sèche-Linge CARTE LED
Position : 310
Prix indicatif : 28.91 €
DOUILLE Sèche-Linge ECLAIRAGE ARRIERE
Position : 312
Prix indicatif : 12.46 €
FILTRE Sèche-Linge PELUCHES DOUBLE
Position : 314
Prix indicatif : 34.95 €
ISOLANT Sèche-Linge SONDE HUMIDITE
Position : 316
Prix indicatif : 8.15 €
ENJOLIVEUR Sèche-Linge HUBLOT BLANC OPAQUE D10
Position : 400
Prix indicatif : 32.02 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 401
Prix indicatif : 3.78 €
CROCHET Sèche-Linge PORTE PLASTIQUE
Position : 402
Prix indicatif : 6.2 €
CONTRE PORTE Sèche-Linge HUBLOT
Position : 403
Prix indicatif : 26.44 €
JOINT Sèche-Linge HUBLOT
Position : 404
Prix indicatif : 20.71 €
CHARNIERE Sèche-Linge HUBLOT
Position : 405
Prix indicatif : 29.29 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 406
Prix indicatif : 4.39 €
PIED Sèche-Linge
Position : 503
Prix indicatif : 5.41 €
POMPE Sèche-Linge RELEVAGE HANYU B13-6C
Position : 508
Prix indicatif : 56.81 €
Interrupteur Sèche-Linge SWITCH FLOTTEUR 3 COSSES remplacé par 2 COSSES
Position : 510
Prix indicatif : 27.97 €
BOITE Sèche-Linge Pompe de vidange
Position : 511
Prix indicatif : 24.73 €
ISOLANT Sèche-Linge ARRIERE BASE CONDENSEUR 320*5*5
Position : 512
Prix indicatif : 10.31 €
FIXATION Sèche-Linge MOTEUR
Position : 514
Prix indicatif : 6.57 €
JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT
Position : 515
Prix indicatif : 8.89 €
JOINT Sèche-Linge THERMOSTAT PORTE
Position : 517
Prix indicatif : 4.37 €
SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom*
Position : 518
Prix indicatif : 9.47 €
CROCHET Sèche-Linge CONDENSEUIR
Position : 521
Prix indicatif : 6.52 €

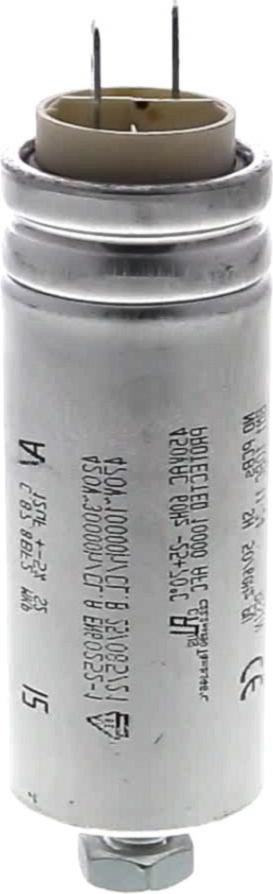

CONDENSATEUR Sèche-Linge 12uF remplacé par 11uF
Position : 524
Prix indicatif : 21.27 €
PROTECTION Sèche-Linge MOUSSE MOTEUR
Position : 526
Prix indicatif : 5.25 €
Evaporateur Sèche-Linge 2 MODULES ALU
Position : 552
Prix indicatif : 55.88 €

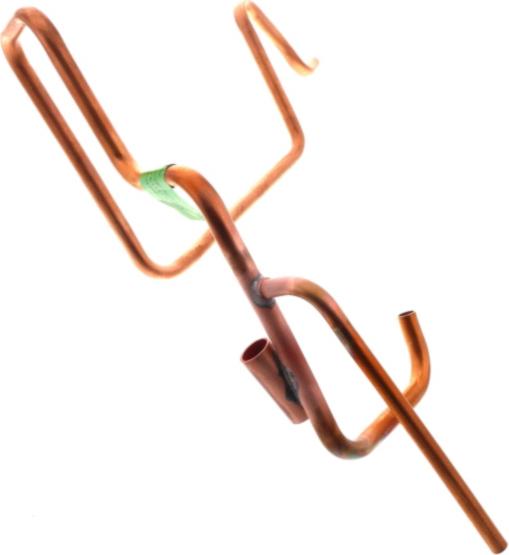

TUYAU Sèche-Linge CONDENSEUR 120LT
Position : 554
Prix indicatif : 26.82 €
TUYAU Sèche-Linge Evaporateur 120LT
Position : 555
Prix indicatif : 28.14 €
SUPPORT Sèche-Linge SONDE
Position : 556
Prix indicatif : 8.8 €
CACHE Sèche-Linge PASSAGE EAU 120LT
Position : 558
Prix indicatif : 7 €

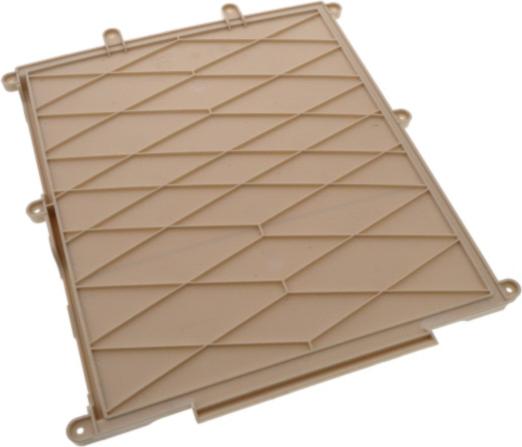

COUVERCLE Sèche-Linge ECHANGEUR HP 120LT
Position : 559
Prix indicatif : 10.68 €
FLOTTEUR Sèche-Linge POMPE
Position : 561
Prix indicatif : 9.31 €
MOTEUR Sèche-Linge VENTILATEUR 32044348 + SUPPORT
Position : 562
Prix indicatif : 29.09 €
JOINT Sèche-Linge TRAPPE CONDENSEUR
Position : 564
Prix indicatif : 12.8 €
TRAPPE Sèche-Linge CONDENSEUR
Position : 565
Prix indicatif : 18.31 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 566
Prix indicatif : 30.07 €
TRAPPE Sèche-Linge CONDENSEUR + JOINT + CROCHETS
Position : 567
Prix indicatif : 19.95 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 569
Prix indicatif : 136.66 €
RONDELLE Sèche-Linge COMPRESSEUR
Position : 570
Prix indicatif : 2.9 €
ENTRETOISE Sèche-Linge COMPRESSEUR
Position : 572
Prix indicatif : 5.46 €

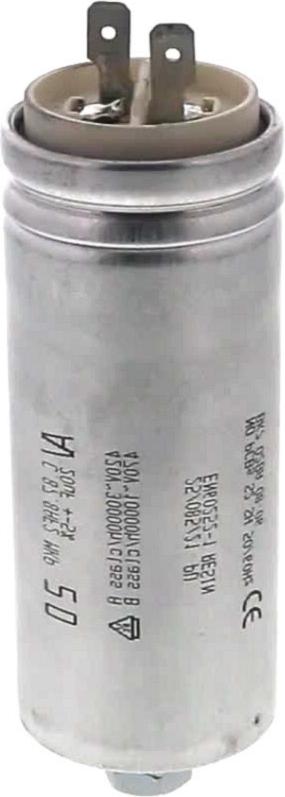

CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR
Position : 573
Prix indicatif : 18.74 €

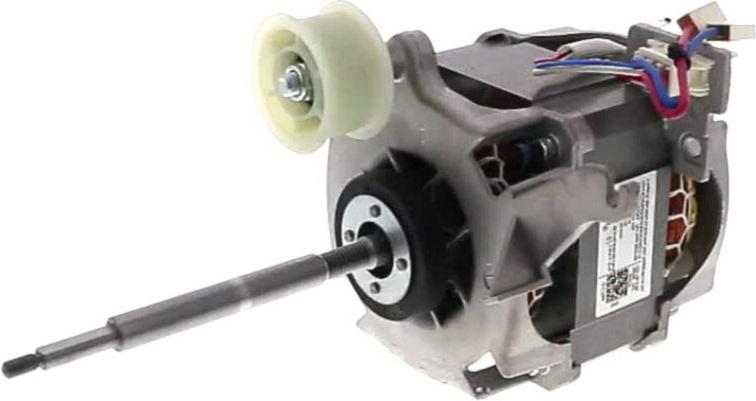

MOTEUR Sèche-Linge 50MM WEILLING HP 10KG-120LT YXH-190-2-12L 260W 12uf
Position : 574
Prix indicatif : 113.01 €
TURBINE Sèche-Linge
Position : 575
Prix indicatif : 29.95 €
DESHYDRATEUR Sèche-Linge 15g 1200mm D=1.4
Position : 576
Prix indicatif : 77.02 €
DESSUS Sèche-Linge TOP 120LT
Position : 602
Prix indicatif : 60.26 €
SUPPORT Sèche-Linge TAMBOUR ARRIERE
Position : 603
Prix indicatif : 19.92 €
TUYAU Sèche-Linge POMPE/RESERVOIR
Position : 604
Prix indicatif : 11.28 €
TUYAU Sèche-Linge POMPE/RESERVOIR RETOUR
Position : 605
Prix indicatif : 11.93 €
SUPPORT Sèche-Linge TUYAU
Position : 606
Prix indicatif : 5 €
JOINT Sèche-Linge PANNEAU ARRIERE
Position : 610
Prix indicatif : 18.71 €
JOINT Sèche-Linge ARRIERE TAMBOUR
Position : 612
Prix indicatif : 32.33 €
SUPPORT Sèche-Linge JOINT ARRIERE TAMBOUR
Position : 613
Prix indicatif : 21.21 €
JOINT Sèche-Linge FEUTRE ARRIERE TAMBOUR + SUPPORT
Position : 614
Prix indicatif : 50.34 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Position : 615
Prix indicatif : 29.03 €
SUPPORT Sèche-Linge CABLE
Position : 618
Prix indicatif : 6.36 €
SUPPORT Sèche-Linge BANDEAU
Position : 620
Prix indicatif : 16.18 €
FACADE Sèche-Linge AVANT Blanc
Position : 621
Prix indicatif : 37.09 €
PORTE Sèche-Linge GAUCHE AMOVIBLE POMPE A CHALEUR
Position : 623
Prix indicatif : 18.31 €
CHARNIERE Sèche-Linge PORTE CONDENSEUR
Position : 624
Prix indicatif : 5.44 €
AXE Sèche-Linge CHARNIERE PORTE CONDENSEUR
Position : 625
Prix indicatif : 2.34 €
AIMANT Sèche-Linge 14*3mm
Position : 626
Prix indicatif : 5.74 €
SECURITE Sèche-Linge PORTE
Position : 627
Prix indicatif : 20.69 €
PANNEAU Sèche-Linge ARRIERE 608+609+610 HP Grand modèle
Position : 628
Prix indicatif : 46.3 €
PANNEAU Sèche-Linge AVANT
Position : 630
Prix indicatif : 55.9 €
CABLE Sèche-Linge Alimentation 3G1 1.5M (cosses phase et neutre droites)
Position : 633
Prix indicatif : 20.11 €
COURROIE Sèche-Linge 8PH2012 2012PH8 2012H8
Position : 701
Prix indicatif : 36.7 €
VIS Lave-Linge 3.5*16
Position : 900
Prix indicatif : 3.81 €
VIS Lave-Linge 4*14 TSB INOX
Position : 901
Prix indicatif : 2.59 €
VIS Lave-Linge 4*12 TORX
Position : 903
Prix indicatif : 2.41 €
VIS Lave-Linge 4.8x9.5
Position : 906
Prix indicatif : 2.18 €
