Vue éclatée seche linge SHARP KD-HHH9S7EW2-FR KD-HHH9S7EW2 751441
Découvrez la vue éclatée complète seche linge SHARP KD-HHH9S7EW2-FR KD-HHH9S7EW2 751441, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SHARP KD-HHH9S7EW2-FR KD-HHH9S7EW2 751441 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
TUYAU Sèche-Linge EVACUATION DIRECTE
Prix indicatif : 11.16 €

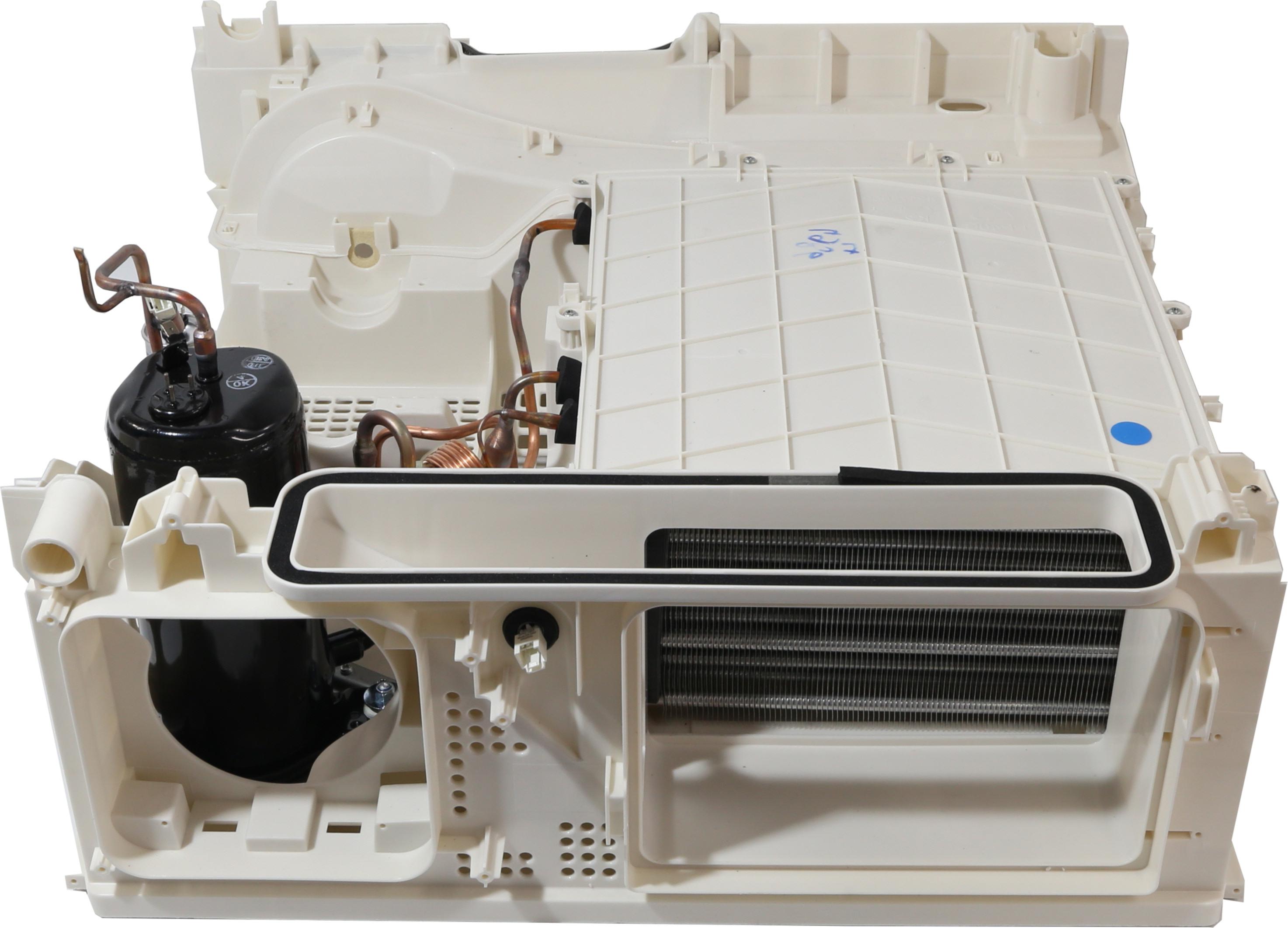

KIT Sèche-Linge POMPE A CHALEUR 112H50BN Cosses PM (retour impératif pour garantie)
Prix indicatif : 207.44 €
TAMPON Lave-Linge TOUCHE SENSITIVE 12.5MM DIAM=7.5MM
Prix indicatif : 5.62 €
NOTICE Sèche-Linge UTILISATION
Prix indicatif : 9.85 €
SUPPORT Sèche-Linge FACADE RESERVOIR Blanc QF4U 42193170
Position : 1
Prix indicatif : 23.34 €
ISOLATION Lave-Linge DESSUS
Position : 3
Prix indicatif : 109.01 €

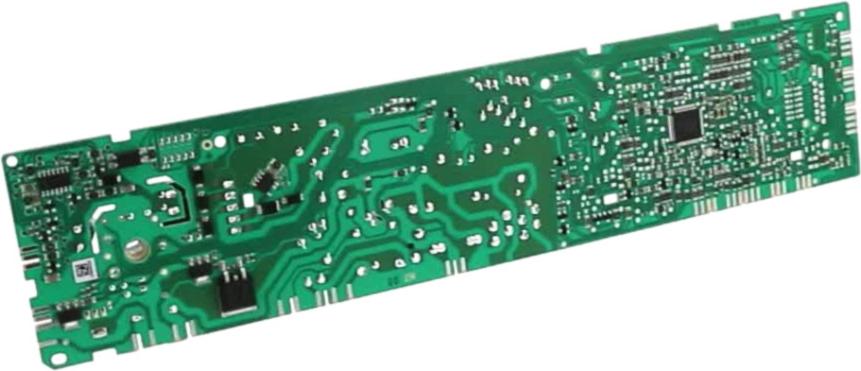

PLATINE Sèche-Linge F4U 2303567200_k220-v04h_rev1 HP
Position : 6
Prix indicatif : 108.19 €
MANETTE Sèche-Linge Programmateur GRISE/NOIRE STRIEE P16B
Position : 20
Prix indicatif : 17.65 €

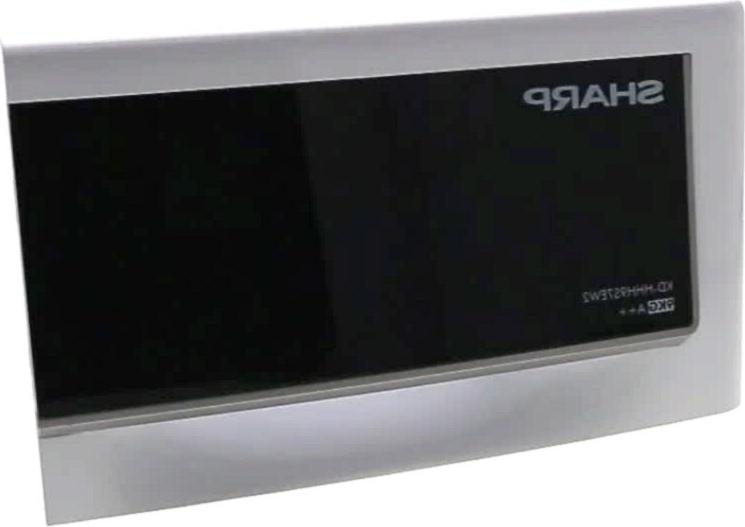

ENJOLIVEUR Sèche-Linge FACADE RESERVOIR
Position : 30
Prix indicatif : 26.76 €
SUPPORT Lave-Linge ENJOLIVEUR FACADE TIROIR LESSIVE
Position : 31
Prix indicatif : 22.4 €
RESERVOIR Sèche-Linge 112LT
Position : 200
Prix indicatif : 42.92 €
TUBE Sèche-Linge GUIDE RESERVOIR
Position : 201
Prix indicatif : 14.32 €
COUVERCLE Sèche-Linge RESERVOIR
Position : 203
Prix indicatif : 30.44 €
BAC Sèche-Linge Inférieur + COUVERCLE RESERVOIR 112LT
Position : 204
Prix indicatif : 32.13 €
RESERVOIR Sèche-Linge 112LT
Position : 205
Prix indicatif : 43.27 €
ANNEAU Sèche-Linge AVANT "sans feutre"
Position : 300
Prix indicatif : 50.02 €
FEUTRE Sèche-Linge AVANT
Position : 301
Prix indicatif : 34.63 €
SUPPORT Sèche-Linge CAPTEUR 42161605
Position : 302
Prix indicatif : 15.33 €
ROUE Sèche-Linge AVANT 75mm axe 8mm
Position : 307
Prix indicatif : 21.73 €
BAGUE Sèche-Linge ROUE
Position : 308
Prix indicatif : 8.37 €
LED Sèche-Linge SUR PLATINE
Position : 309
Prix indicatif : 21.45 €
DOUILLE Sèche-Linge ECLAIRAGE ARRIERE
Position : 312
Prix indicatif : 14.66 €
FILTRE Sèche-Linge PELUCHES DOUBLE
Position : 314
Prix indicatif : 33.18 €
ISOLANT Sèche-Linge SONDE HUMIDITE
Position : 316
Prix indicatif : 6.72 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 401
Prix indicatif : 4.25 €
CROCHET Sèche-Linge PORTE PLASTIQUE
Position : 402
Prix indicatif : 6.85 €
JOINT Sèche-Linge HUBLOT
Position : 404
Prix indicatif : 18.34 €
CHARNIERE Sèche-Linge HUBLOT
Position : 405
Prix indicatif : 26.3 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 406
Prix indicatif : 4.03 €
HUBLOT Sèche-Linge VERRE
Position : 407
Prix indicatif : 50.17 €
ENJOLIVEUR Sèche-Linge PROTECTION HUBLOT
Position : 408
Prix indicatif : 27.38 €
JOINT Sèche-Linge CONTRE PORTE INTERIEUR/EXTERIEUR (MOUSSE AUTOCOLLANT)
Position : 410
Prix indicatif : 11.97 €
ENJOLIVEUR Sèche-Linge EXTERNE HUBLOT SILVER D20
Position : 420
Prix indicatif : 33.28 €
DOIGT Sèche-Linge Interrupteur PORTE
Position : 423
Prix indicatif : 8.8 €
CONTRE PORTE Sèche-Linge HUBLOT
Position : 426
Prix indicatif : 23.84 €
PIED Sèche-Linge
Position : 503
Prix indicatif : 6.12 €
POMPE Sèche-Linge RELEVAGE B13-6AA1110 13W
Position : 508
Prix indicatif : 48.12 €
Interrupteur Sèche-Linge SWITCH FLOTTEUR 3 COSSES remplacé par 2 COSSES
Position : 510
Prix indicatif : 23.26 €
BOITE Sèche-Linge Pompe de vidange
Position : 511
Prix indicatif : 23.17 €
ISOLANT Sèche-Linge ARRIERE BASE CONDENSEUR 320*5*5
Position : 512
Prix indicatif : 8.92 €
FIXATION Sèche-Linge MOTEUR
Position : 514
Prix indicatif : 6.72 €
JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT
Position : 515
Prix indicatif : 9 €
JOINT Sèche-Linge THERMOSTAT PORTE
Position : 517
Prix indicatif : 3.74 €
SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom*
Position : 518
Prix indicatif : 9.73 €
CROCHET Sèche-Linge CONDENSEUIR
Position : 521
Prix indicatif : 6.63 €
CONDENSATEUR Sèche-Linge 11uF MOTEUR
Position : 524
Prix indicatif : 13.19 €
RESSORT Sèche-Linge
Position : 525
Prix indicatif : 7.26 €
PROTECTION Sèche-Linge MOUSSE MOTEUR
Position : 526
Prix indicatif : 6.18 €
BASE Sèche-Linge CONSENSEUR 112-113L HP
Position : 550
Prix indicatif : 70.59 €

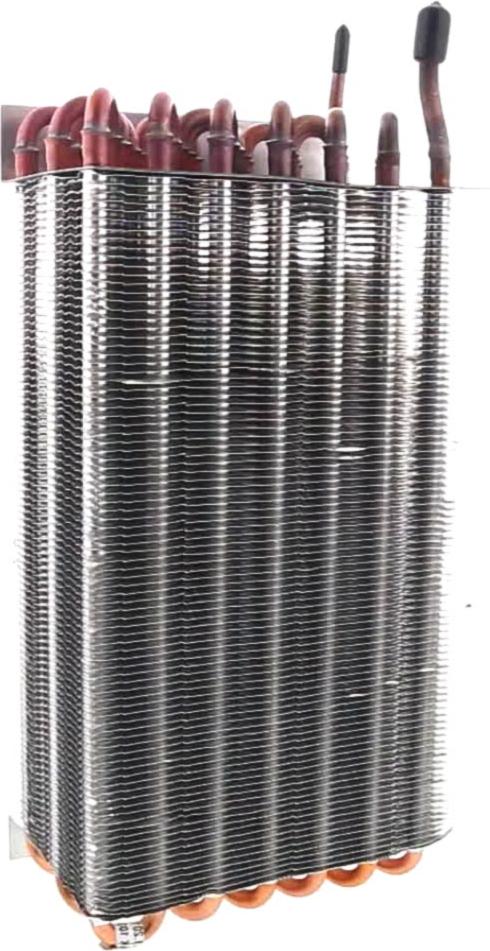

EVAPORATEUR Sèche-Linge
Position : 552
Prix indicatif : 112.92 €
TUYAU Sèche-Linge EVAPORATEUR (branchement compesseur 130mm)
Position : 555
Prix indicatif : 27.85 €
SUPPORT Sèche-Linge SONDE
Position : 556
Prix indicatif : 10.31 €
FLOTTEUR Sèche-Linge POMPE
Position : 561
Prix indicatif : 8.68 €
MOTEUR Sèche-Linge VENTILATEUR COMPRESSEUR RAH1238S1
Position : 562
Prix indicatif : 55.58 €
SUPPORT Sèche-Linge MOTEUR VENTILATEUR
Position : 563
Prix indicatif : 13.7 €
JOINT Sèche-Linge TRAPPE CONDENSEUR
Position : 564
Prix indicatif : 12.91 €
TRAPPE Sèche-Linge CONDENSEUR
Position : 565
Prix indicatif : 20.11 €
TRAPPE Sèche-Linge CONDENSEUR + JOINT + CROCHETS
Position : 567
Prix indicatif : 19.33 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 569
Prix indicatif : 139.79 €
RONDELLE Sèche-Linge COMPRESSEUR
Position : 570
Prix indicatif : 3.24 €
ENTRETOISE Sèche-Linge COMPRESSEUR
Position : 572
Prix indicatif : 5.6 €
CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR
Position : 573
Prix indicatif : 18.87 €
MOTEUR Sèche-Linge 7/8/9KG 100-112LT 45MM YXH-2-5L 282W 11uF
Position : 574
Prix indicatif : 114.74 €
TURBINE Sèche-Linge
Position : 575
Prix indicatif : 24.06 €
DESHYDRATEUR Sèche-Linge 15g 1200mm D=1.4
Position : 576
Prix indicatif : 79.48 €
DESSUS Sèche-Linge TOP 112LT
Position : 602
Prix indicatif : 67.2 €
SUPPORT Sèche-Linge TAMBOUR ARRIERE
Position : 603
Prix indicatif : 20.28 €
TUYAU Sèche-Linge POMPE/RESERVOIR
Position : 604
Prix indicatif : 10.54 €
TUYAU Sèche-Linge POMPE/RESERVOIR RETOUR
Position : 605
Prix indicatif : 11.81 €
SUPPORT Sèche-Linge TUYAU
Position : 606
Prix indicatif : 4.75 €
JOINT Sèche-Linge ARRIERE TAMBOUR
Position : 612
Prix indicatif : 30.09 €
SUPPORT Sèche-Linge JOINT ARRIERE TAMBOUR
Position : 613
Prix indicatif : 24.68 €
JOINT Sèche-Linge FEUTRE ARRIERE TAMBOUR + SUPPORT
Position : 614
Prix indicatif : 48.92 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Position : 615
Prix indicatif : 27.49 €
PANNEAU Sèche-Linge Gauche OU Droit 112LT
Position : 617
Prix indicatif : 45.19 €
SUPPORT Sèche-Linge CABLE
Position : 618
Prix indicatif : 7.62 €
SUPPORT Sèche-Linge BANDEAU
Position : 620
Prix indicatif : 17.03 €
PORTE Sèche-Linge GAUCHE AMOVIBLE POMPE A CHALEUR
Position : 623
Prix indicatif : 19.79 €
CHARNIERE Sèche-Linge PORTE CONDENSEUR
Position : 624
Prix indicatif : 5.3 €
AXE Sèche-Linge CHARNIERE PORTE CONDENSEUR
Position : 625
Prix indicatif : 2.66 €
AIMANT Sèche-Linge 14*3mm
Position : 626
Prix indicatif : 5.62 €
SECURITE Sèche-Linge PORTE REVERSIBLE AVEC MS MS-686
Position : 627
Prix indicatif : 26.8 €
PANNEAU Sèche-Linge ARRIERE 608+609+610 Grand modèle
Position : 628
Prix indicatif : 64.22 €
SECURITE Sèche-Linge PORTE REVERSIBLE SANS MS MV-438V2
Position : 631
Prix indicatif : 22.56 €
TAMBOUR Sèche-Linge COMPLET INOX 112LT
Position : 700
Prix indicatif : 115.1 €
COURROIE Sèche-Linge 7PH2012 2012PH7 2012H7
Position : 701
Prix indicatif : 22.11 €
Batteur Sèche-Linge
Position : 702
Prix indicatif : 17.63 €
VIS Lave-Linge 3.5*16
Position : 900
Prix indicatif : 3.76 €
VIS Lave-Linge 4*14 TSB INOX
Position : 901
Prix indicatif : 2.28 €
VIS Lave-Linge 4*12 TORX
Position : 903
Prix indicatif : 2.35 €
