Vue éclatée seche linge SHARP KD-HHH9S8EW3-FR KD-HHH9S8EW3
Découvrez la vue éclatée complète seche linge SHARP KD-HHH9S8EW3-FR KD-HHH9S8EW3, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SHARP KD-HHH9S8EW3-FR KD-HHH9S8EW3 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
TUYAU Sèche-Linge EVACUATION DIRECTE
Prix indicatif : 11.13 €
NOTICE Sèche-Linge UTILISATION
Prix indicatif : 10.15 €
SUPPORT Sèche-Linge FACADE RESERVOIR Blanc QF4U 42193170
Position : 1
Prix indicatif : 23.88 €
BANDEAU Sèche-Linge KD-HHH9S8EW3-FR SHARP QF4U 42193194
Position : 2
Prix indicatif : 54.35 €
ISOLATION Lave-Linge DESSUS
Position : 3
Prix indicatif : 118.42 €
MANETTE Sèche-Linge Programmateur GRISE/NOIRE STRIEE P16B
Position : 20
Prix indicatif : 16 €
PLATINE Sèche-Linge DISPLAY F4U V01S
Position : 21
Prix indicatif : 44.52 €

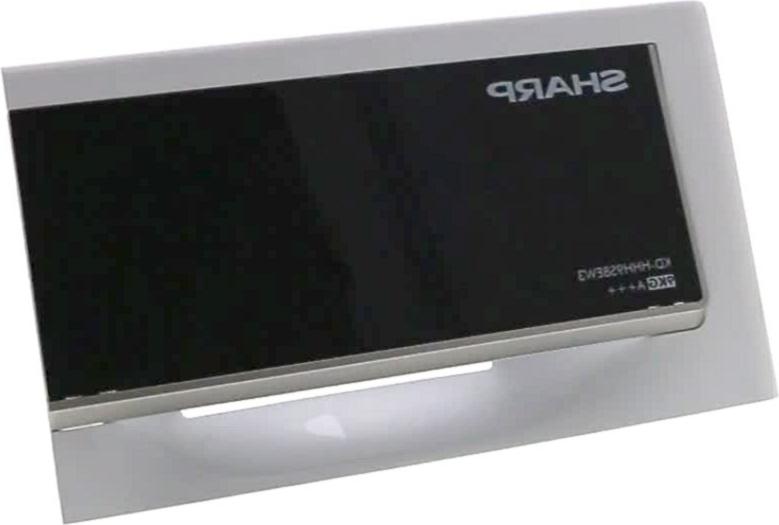

ENJOLIVEUR Sèche-Linge FACADE RESERVOIR BLANC/NOIR SHARP KD-HHH9S8EW3 42193170
Position : 30
Prix indicatif : 29.09 €
SUPPORT Lave-Linge ENJOLIVEUR FACADE TIROIR LESSIVE
Position : 31
Prix indicatif : 19.37 €
BOITIER Sèche-Linge PLATINE INVERTER
Position : 51
Prix indicatif : 16.99 €
COUVERCLE Sèche-Linge BOITIER PLATINE INVERTER
Position : 52
Prix indicatif : 18.91 €
SUPPORT Sèche-Linge BOITIER PLATINE INVERTER
Position : 53
Prix indicatif : 12.63 €
RESERVOIR Sèche-Linge 112LT
Position : 200
Prix indicatif : 42.06 €
TUBE Sèche-Linge GUIDE RESERVOIR
Position : 201
Prix indicatif : 13 €
COUVERCLE Sèche-Linge RESERVOIR
Position : 203
Prix indicatif : 29.23 €
BAC Sèche-Linge Inférieur + COUVERCLE RESERVOIR 112LT
Position : 204
Prix indicatif : 29.8 €
RESERVOIR Sèche-Linge 112LT
Position : 205
Prix indicatif : 38.14 €
ANNEAU Sèche-Linge AVANT "sans feutre"
Position : 300
Prix indicatif : 48.26 €
SUPPORT Sèche-Linge CAPTEUR 42161605
Position : 302
Prix indicatif : 11.35 €
SONDE Sèche-Linge HUMIDITE ENSEMBLE
Position : 305
Prix indicatif : 27.91 €
ROUE Sèche-Linge AVANT 75mm axe 8mm
Position : 307
Prix indicatif : 22.03 €
BAGUE Sèche-Linge ROUE
Position : 308
Prix indicatif : 7.44 €
LED Sèche-Linge SUR PLATINE
Position : 309
Prix indicatif : 22.26 €
FILTRE Sèche-Linge PELUCHES DOUBLE
Position : 314
Prix indicatif : 34.26 €
ISOLANT Sèche-Linge SONDE HUMIDITE
Position : 316
Prix indicatif : 7.91 €
AXE Lave-Linge CROCHET POIGNEE PORTE LG 50.78MM Droit 3.86MM
Position : 401
Prix indicatif : 3.72 €
CROCHET Sèche-Linge PORTE PLASTIQUE
Position : 402
Prix indicatif : 7.14 €
JOINT Sèche-Linge HUBLOT
Position : 404
Prix indicatif : 19.62 €
CHARNIERE Sèche-Linge HUBLOT
Position : 405
Prix indicatif : 26.9 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 406
Prix indicatif : 4 €
HUBLOT Sèche-Linge VERRE
Position : 407
Prix indicatif : 26.16 €
ENJOLIVEUR Sèche-Linge PROTECTION HUBLOT
Position : 408
Prix indicatif : 24.39 €
JOINT Sèche-Linge CONTRE PORTE INTERIEUR/EXTERIEUR (MOUSSE AUTOCOLLANT)
Position : 410
Prix indicatif : 12.46 €
ENJOLIVEUR Sèche-Linge EXTERNE HUBLOT SILVER D20
Position : 420
Prix indicatif : 28.69 €
DOIGT Sèche-Linge Interrupteur PORTE
Position : 423
Prix indicatif : 9.47 €
CONTRE PORTE Sèche-Linge HUBLOT
Position : 426
Prix indicatif : 27.45 €
PIED Sèche-Linge
Position : 501
Prix indicatif : 6.02 €
PIED Sèche-Linge COMPLET
Position : 503
Prix indicatif : 7.31 €
POMPE Sèche-Linge RELEVAGE HANYU B13-6C
Position : 508
Prix indicatif : 55.46 €
Interrupteur Sèche-Linge SWITCH FLOTTEUR 3 COSSES remplacé par 2 COSSES
Position : 510
Prix indicatif : 26.1 €
BOITE Sèche-Linge Pompe de vidange
Position : 511
Prix indicatif : 20.7 €
ISOLANT Sèche-Linge ARRIERE BASE CONDENSEUR 320*5*5
Position : 512
Prix indicatif : 8.47 €
FIXATION Sèche-Linge MOTEUR
Position : 514
Prix indicatif : 5.95 €
JOINT Sèche-Linge BASE CONDENSEUR/ANNEAU AVANT
Position : 515
Prix indicatif : 9.35 €
JOINT Sèche-Linge THERMOSTAT PORTE
Position : 517
Prix indicatif : 3.82 €
SONDE Sèche-Linge ANNEAU AVANT ou COMPRESSEUR 2790115-12K *prom*
Position : 518
Prix indicatif : 8.36 €
CROCHET Sèche-Linge CONDENSEUIR
Position : 521
Prix indicatif : 6.25 €
RESSORT Sèche-Linge
Position : 525
Prix indicatif : 8.2 €
PROTECTION Sèche-Linge MOUSSE MOTEUR
Position : 526
Prix indicatif : 5.84 €
SUPPORT Sèche-Linge SONDE
Position : 556
Prix indicatif : 8.82 €
FLOTTEUR Sèche-Linge POMPE
Position : 561
Prix indicatif : 10.07 €
MOTEUR Sèche-Linge VENTILATEUR COMPRESSEUR RAH1238S1
Position : 562
Prix indicatif : 56.76 €
JOINT Sèche-Linge TRAPPE CONDENSEUR
Position : 564
Prix indicatif : 12.04 €
TRAPPE Sèche-Linge CONDENSEUR
Position : 565
Prix indicatif : 18.51 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 566
Prix indicatif : 27.49 €
TRAPPE Sèche-Linge CONDENSEUR + JOINT + CROCHETS
Position : 567
Prix indicatif : 18.69 €
SUPPORT Sèche-Linge COMPRESSEUR
Position : 569
Prix indicatif : 152.28 €
RONDELLE Sèche-Linge COMPRESSEUR
Position : 570
Prix indicatif : 2.8 €
ENTRETOISE Sèche-Linge COMPRESSEUR
Position : 572
Prix indicatif : 6.29 €
CONDENSATEUR Sèche-Linge 20uF COMPRESSEUR
Position : 573
Prix indicatif : 18.3 €

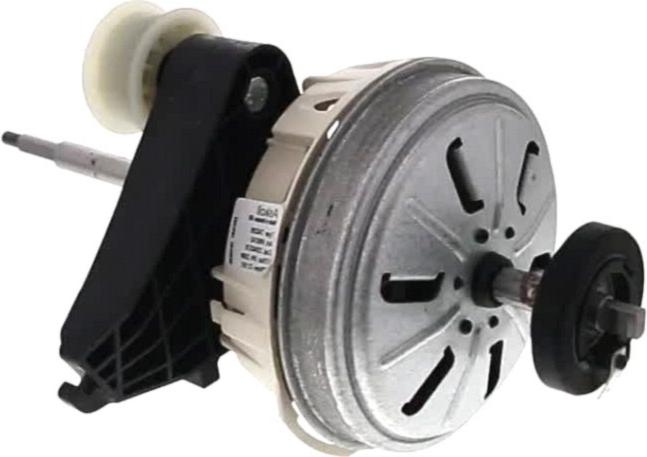

MOTEUR Sèche-Linge INVERTER ASKOLL
Position : 574
Prix indicatif : 119.52 €
TURBINE Sèche-Linge
Position : 575
Prix indicatif : 24.19 €
DESHYDRATEUR Sèche-Linge 15g 1200mm D=1.4
Position : 576
Prix indicatif : 68.07 €
SUPPORT Sèche-Linge TAMBOUR ARRIERE
Position : 603
Prix indicatif : 17.08 €
TUYAU Sèche-Linge POMPE/RESERVOIR
Position : 604
Prix indicatif : 11.1 €
TUYAU Sèche-Linge POMPE/RESERVOIR RETOUR
Position : 605
Prix indicatif : 10.71 €
SUPPORT Sèche-Linge TUYAU
Position : 606
Prix indicatif : 4.72 €
JOINT Sèche-Linge PANNEAU ARRIERE
Position : 610
Prix indicatif : 18.17 €
JOINT Sèche-Linge ARRIERE TAMBOUR
Position : 612
Prix indicatif : 30.44 €
SUPPORT Sèche-Linge JOINT ARRIERE TAMBOUR
Position : 613
Prix indicatif : 23.76 €
JOINT Sèche-Linge FEUTRE ARRIERE TAMBOUR + SUPPORT
Position : 614
Prix indicatif : 51.04 €
CONDO Lave-Linge ANTIPARASITE DNF06-P(AFBAB) 0.47uF(x2)+2x25nF(Y2)
Position : 615
Prix indicatif : 25.24 €
PANNEAU Sèche-Linge Gauche OU Droit 112LT
Position : 617
Prix indicatif : 47.45 €
SUPPORT Sèche-Linge CABLE
Position : 618
Prix indicatif : 10.99 €
SUPPORT Sèche-Linge BANDEAU
Position : 620
Prix indicatif : 18.44 €
PORTE Sèche-Linge GAUCHE AMOVIBLE POMPE A CHALEUR
Position : 623
Prix indicatif : 16.24 €
CHARNIERE Sèche-Linge PORTE CONDENSEUR
Position : 624
Prix indicatif : 4.97 €
AXE Sèche-Linge CHARNIERE PORTE CONDENSEUR
Position : 625
Prix indicatif : 2.47 €
AIMANT Sèche-Linge 14*3mm
Position : 626
Prix indicatif : 5.68 €
SECURITE Sèche-Linge PORTE REVERSIBLE AVEC MS MS-686
Position : 627
Prix indicatif : 26.91 €
PANNEAU Sèche-Linge ARRIERE 608+609+610 HP Grand modèle
Position : 628
Prix indicatif : 47.68 €
SECURITE Sèche-Linge PORTE REVERSIBLE SANS MS MV-438V2
Position : 631
Prix indicatif : 20.31 €
CABLE Sèche-Linge Alimentation 3G1 1.5M (cosses phase et neutre droites)
Position : 633
Prix indicatif : 18.88 €
TAMBOUR Sèche-Linge COMPLET INOX 112LT
Position : 700
Prix indicatif : 110.42 €
COURROIE Sèche-Linge 7PH2012 2012PH7 2012H7
Position : 701
Prix indicatif : 21.94 €
Batteur Sèche-Linge
Position : 702
Prix indicatif : 18.7 €
VIS Lave-Linge 3.5*16
Position : 900
Prix indicatif : 3.66 €
VIS Lave-Linge 4*14 TSB INOX
Position : 901
Prix indicatif : 2.84 €
VIS Lave-Linge 4*12 TORX
Position : 903
Prix indicatif : 2.63 €
VIS Lave-Linge 4.8x9.5
Position : 906
Prix indicatif : 2.52 €
