Réparer son réfrigérateur et congélateur Orline : les pannes courantes

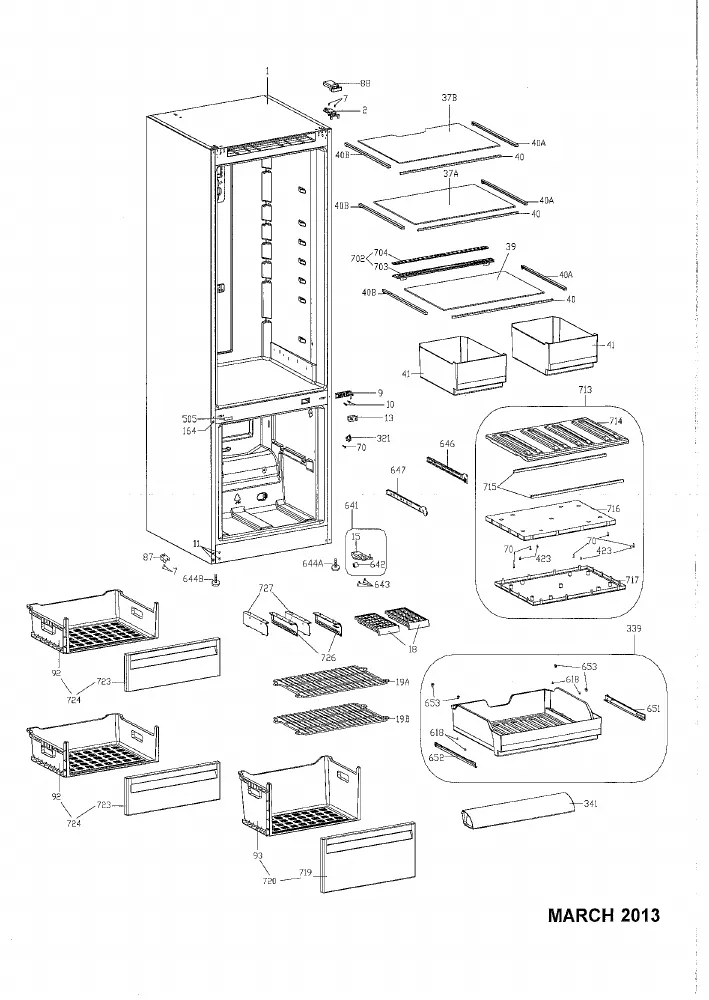

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : AMORTISSEUR Froid COMPRESSEUR (4.19 €) · RELAIS Froid Démarrage+thermique HXK12AA ZXFP1 (repère 211, 30.5 €) · SUPPORT Froid COMPRESSEUR (repère 216, 39.41 €) · COMPRESSEUR Froid HXK12AA remplacé par TB1117YL (repère 217, 126.24 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid DEGIVRAGE 345 SW VBE0092 (repère 214, 18.67 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 65.71 €) · SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm (repère 433, 19.44 €) · SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm (repère 434, 27.33 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW (repère 409, 16.03 €) · COUVERCLE Froid MOTEUR Ventilation Congélateur 566 IW (repère 411, 30.88 €) · MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW * (repère 413, 65.71 €) · SUPPORT Froid MOTEUR 566 (repère 500, 10.56 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : AXE Froid CHARNIERE Supérieur GAUCHE (repère 2, 14.55 €) · CHARNIERE Froid Supérieur DROITE (repère 2, 20.63 €) · VIS Froid FIXE SUPPORT Charnière Supérieur (repère 5, 2.59 €) · CHARNIERE Froid CENTRALE 640P (repère 9, 26.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Froid COMPRESSEUR (4.19 €) · FILTRE Froid (repère 326, 29.18 €) · BOITIER Froid Thermostat 566 SW (repère 425, 17.38 €) · Thermostat Froid Réfrigérateur WMF11P-859-100 (repère 426, 43.3 €) · MANETTE Froid Thermostat 566 SW VBE3803 99603353 (repère 431, 16.62 €) · THERMOSTAT Froid FUSIBLE (repère 499, 23.41 €) · AMORTISSEUR Froid MOTEUR VENTILATEUR (repère 626, 5.63 €)
