Réparer son réfrigérateur et congélateur Orline : les pannes courantes

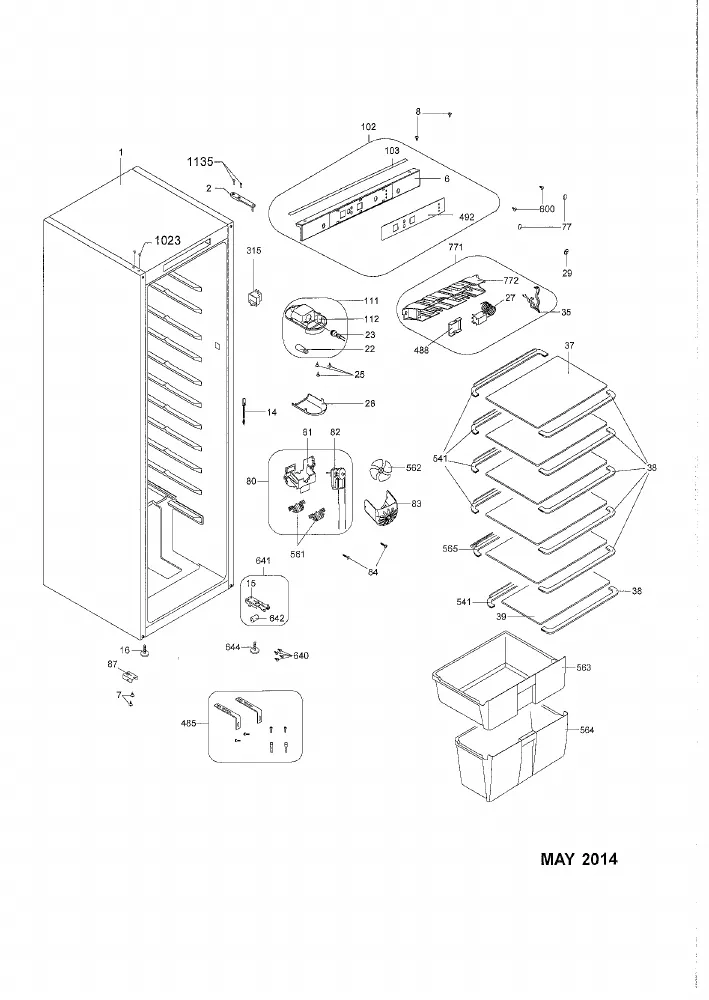

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : Thermostat Froid 077B0356 (repère 27, 43.9 €) · MANETTE Froid THERMOSTAT Blanc MEPLAT=6H(point 0 à 12h) (repère 29, 10.31 €) · RELAIS Froid Démarrage+thermique NS1060Y (repère 211, 27.75 €) · CONDENSATEUR Froid 2UF fils cosses 6.3 (repère 212, 19.03 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid CANAL DEGIVRAGE SW VBE0064 (repère 14, 6.06 €) · SUPPORT Froid MOTEUR VENTILATEUR (repère 81, 14.63 €) · MOTEUR Froid VENTILATEUR (repère 82, 73.72 €) · CACHE Froid MOTEUR VENTILATEUR (repère 83, 14.85 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid MOTEUR VENTILATEUR (repère 81, 14.63 €) · MOTEUR Froid VENTILATEUR (repère 82, 73.72 €) · CACHE Froid MOTEUR VENTILATEUR (repère 83, 14.85 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 561, 6.8 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

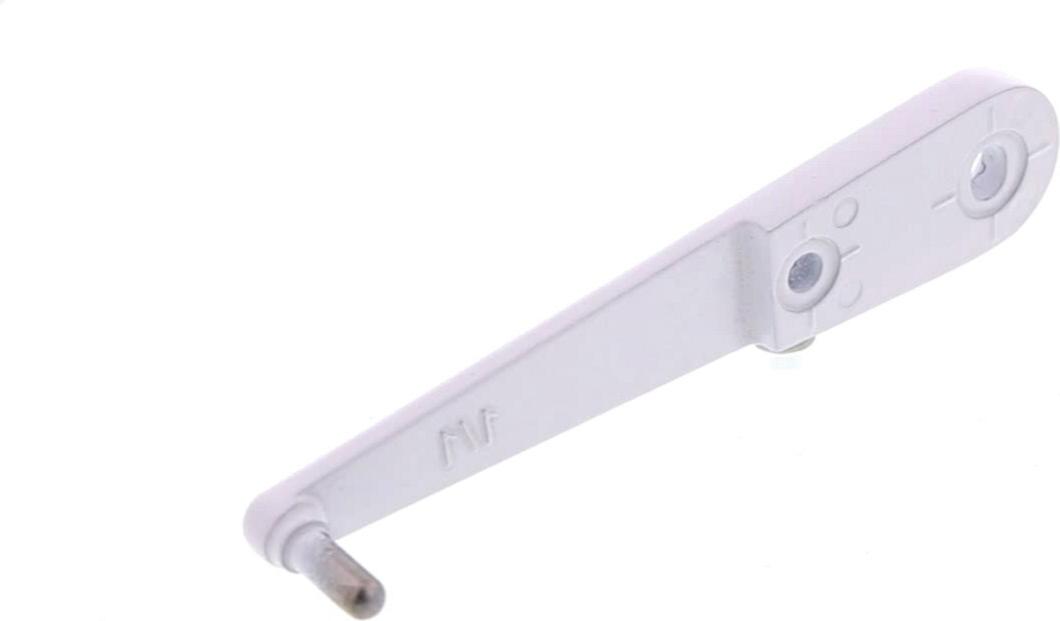

Sur cette vue : CHARNIERE Froid Supérieur DROITE Blanc (repère 2, 23.86 €) · VIS Froid CHARNIERES Supérieur M5*14 (repère 7, 2.16 €) · CHARNIERE Froid Inférieur (repère 15, 24.33 €) · JOINT Froid PROFIL BANDEAU SW (repère 103, 13.22 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Froid 077B0356 (repère 27, 43.9 €) · MANETTE Froid THERMOSTAT Blanc MEPLAT=6H(point 0 à 12h) (repère 29, 10.31 €) · JOINT Froid PROFIL BANDEAU SW (repère 103, 13.22 €) · CONDENSATEUR Froid 2UF fils cosses 6.3 (repère 212, 19.03 €) · SUPPORT Froid THERMOSTAT (repère 488, 8.98 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 561, 6.8 €) · SUPPORT Froid THERMOSTAT (délais 2 mois) (repère 772, 22.33 €)
