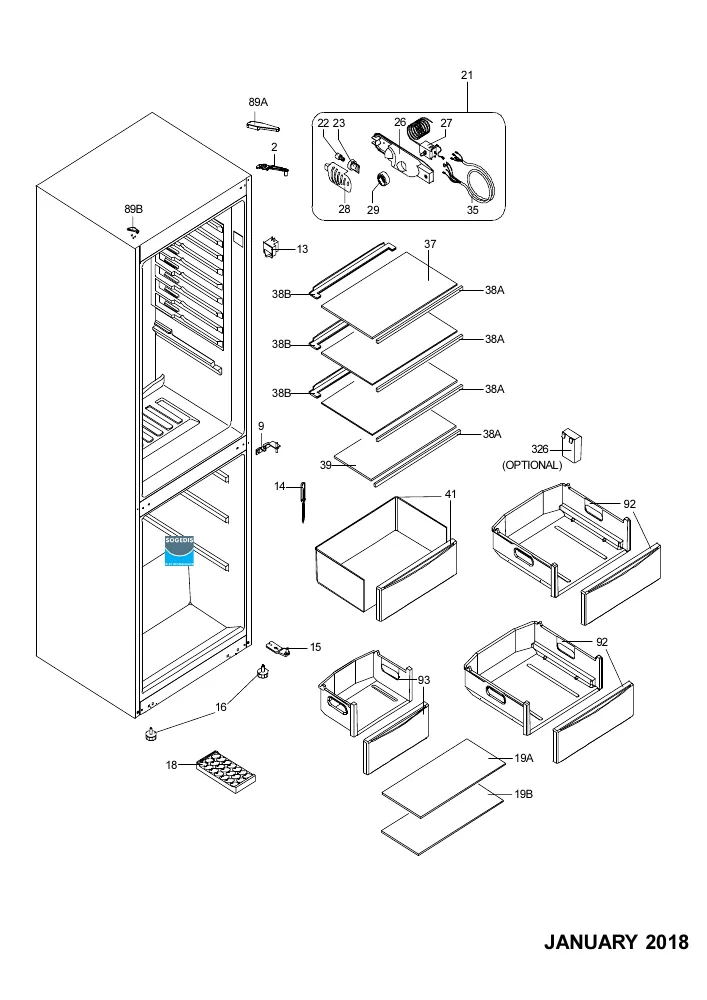

Vue éclatée Orline OGNC278IXA+

Vue éclatée réfrigérateur Orline OGNC278IXA+

Découvrez la vue éclatée complète réfrigérateur Orline OGNC278IXA+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Orline OGNC278IXA+ et éviter les pannes imprévues. 65 pièces référencées.

Cette vue éclatée Orline OGNC278IXA+ référence 65 pièces détachées, dont indicateur froid zone 0-4°c, notice froid utilisation, rondelle froid blanc epaisseur 0.7mm, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Orline : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BOITIER Froid THERMOSTAT 140 VBE6900 99613937 (repère 26, 15.8 €) · MANETTE Froid Thermostat 260 SW VBE0317 (repère 29, 7.66 €) · THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm (repère 105, 46.26 €) · SUPPORT Froid FIXATION RELAIS (repère 206, 20.86 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid CANAL DEGIVRAGE SW VBE0064 (repère 14, 6.29 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 3.14 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur 54CM (repère 2, 13.29 €) · CHARNIERE Froid CENTRALE 54cm (repère 9, 11.25 €) · CHARNIERE Froid Inférieur 54CM (repère 15, 12.09 €) · CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120 (repère 89, 6.2 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

BOITIER Froid THERMOSTAT 140 VBE6900 99613937 (repère 26, 15.8 €) · MANETTE Froid Thermostat 260 SW VBE0317 (repère 29, 7.66 €) · THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm (repère 105, 46.26 €) · JOINT Froid Congélateur 252 278 286 BLANC (repère 459, 32.2 €) · JOINT Froid Réfrigérateur 278 SW (repère 460, 39.34 €) · AMORTISSEUR Froid COMPRESSEUR (repère 1026, 7.26 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 6.01 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 10.71 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 4.36 €
RONDELLE Froid PLASTIQUE EPAISSEUR 2.55mm Blanc
RONDELLE Froid PLASTIQUE EPAISSEUR 2.55mm Blanc
Prix indicatif : 2.3 €
CHARNIERE Froid Supérieur 54CM
CHARNIERE Froid Supérieur 54CM
Position : 2
Prix indicatif : 13.29 €
CHARNIERE Froid CENTRALE 54cm
CHARNIERE Froid CENTRALE 54cm
Position : 9
Prix indicatif : 11.25 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 7.77 €
CACHE Froid TROU Grand modèle GRIS BRILLANT
CACHE Froid TROU Grand modèle GRIS BRILLANT
Position : 12
Prix indicatif : 3.62 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.33 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 12.94 €
TIGE Froid CANAL DEGIVRAGE SW VBE0064
TIGE Froid CANAL DEGIVRAGE SW VBE0064
Position : 14
Prix indicatif : 6.29 €
CHARNIERE Froid Inférieur 54CM
CHARNIERE Froid Inférieur 54CM
Position : 15
Prix indicatif : 12.09 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 9 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 3.14 €
BAC Froid GLACONS Blanc VBE6845 99613624
BAC Froid GLACONS Blanc VBE6845 99613624
Position : 18
Prix indicatif : 8.13 €
CLAYETTE Froid Congélateur Supérieur 252 401*333
CLAYETTE Froid Congélateur Supérieur 252 401*333
Position : 19
Prix indicatif : 23.78 €
CLAYETTE Froid Congélateur Inférieur 252 401*184*3.2
CLAYETTE Froid Congélateur Inférieur 252 401*184*3.2
Position : 19
Prix indicatif : 17.49 €
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
Position : 22
Prix indicatif : 8.07 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 13.31 €
BOITIER Froid THERMOSTAT 140 VBE6900 99613937
BOITIER Froid THERMOSTAT 140 VBE6900 99613937
Position : 26
Prix indicatif : 15.8 €
PLAFONNIER Froid 110-140
PLAFONNIER Froid 110-140
Position : 28
Prix indicatif : 17.99 €
MANETTE Froid Thermostat 260 SW VBE0317
MANETTE Froid Thermostat 260 SW VBE0317
Position : 29
Prix indicatif : 7.66 €
CLAYETTE Froid Réfrigérateur 252 443*301
CLAYETTE Froid Réfrigérateur 252 443*301
Position : 37
Prix indicatif : 26.18 €
ENJOLIVEUR Froid ARRIERE CLAYETTE 252 SW VBE6984 99613819
ENJOLIVEUR Froid ARRIERE CLAYETTE 252 SW VBE6984 99613819
Position : 38
Prix indicatif : 7.5 €
ENJOLIVEUR Froid AVANT 391 441mm
ENJOLIVEUR Froid AVANT 391 441mm
Position : 38
Prix indicatif : 8.18 €
DESSUS Froid BAC LEGUMES 252 442*317
DESSUS Froid BAC LEGUMES 252 442*317
Position : 39
Prix indicatif : 23.42 €
BAC Froid LEGUMES 252 TRANSPARENT CLAIR VBE6982 99613817
BAC Froid LEGUMES 252 TRANSPARENT CLAIR VBE6982 99613817
Position : 41
Prix indicatif : 33.65 €
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
Position : 89
Prix indicatif : 6.2 €
CACHE Froid GAUCHE 2451 GRIS VSG
CACHE Froid GAUCHE 2451 GRIS VSG
Position : 89
Prix indicatif : 2.75 €
TIROIR Froid Supérieur OU CENTRAL 276 TRANSPARENT CLAIR VBE7041 99617338
TIROIR Froid Supérieur OU CENTRAL 276 TRANSPARENT CLAIR VBE7041 99617338
Position : 92
Prix indicatif : 38.16 €
TIROIR Froid Inférieur Congélateur 252 TRANSPARENT CLAIR VBE6975 99613811
TIROIR Froid Inférieur Congélateur 252 TRANSPARENT CLAIR VBE6975 99613811
Position : 93
Prix indicatif : 38.36 €
THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm
THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm
Position : 105
Prix indicatif : 46.26 €
VIS Froid 40*14 INOX
VIS Froid 40*14 INOX
Position : 131
Prix indicatif : 2.58 €
DOUILLE Froid Charnière GRIS CLAIR 345P
DOUILLE Froid Charnière GRIS CLAIR 345P
Position : 151
Prix indicatif : 5.25 €
CACHE Froid TROU GRIS
CACHE Froid TROU GRIS
Position : 152
Prix indicatif : 3.96 €
Porte Froid Congélateur 278HC-FLN SW
Porte Froid Congélateur 278HC-FLN SW
Position : 153
Prix indicatif : 139.95 €
MARQUE Froid ORLINE
MARQUE Froid ORLINE
Position : 154
Prix indicatif : 17.69 €
Porte Froid Réfrigérateur 278HC-FLN SW
Porte Froid Réfrigérateur 278HC-FLN SW
Position : 155
Prix indicatif : 137.8 €
BALCONNET Froid BOUTEILLES 319ARC TRANSPARENT CLAIR VBE6436 99612885
BALCONNET Froid BOUTEILLES 319ARC TRANSPARENT CLAIR VBE6436 99612885
Position : 157
Prix indicatif : 28.17 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.14 €
CACHE Froid VIS BANDEAU GRIS
CACHE Froid VIS BANDEAU GRIS
Position : 164
Prix indicatif : 2.71 €
BUTEE Froid PORTE Droit OU Gauche
BUTEE Froid PORTE Droit OU Gauche
Position : 168
Prix indicatif : 5.89 €
BUTEE Froid 140CE
BUTEE Froid 140CE
Position : 174
Prix indicatif : 5.76 €
BALCONNET Froid Supérieur 319ARC TRANSPARENT CLAIR VBE6435 99612884
BALCONNET Froid Supérieur 319ARC TRANSPARENT CLAIR VBE6435 99612884
Position : 175
Prix indicatif : 25.36 €
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
Position : 189
Prix indicatif : 5.43 €
CONDENSEUR Froid 54cm 16 905*430
CONDENSEUR Froid 54cm 16 905*430
Position : 201
Prix indicatif : 68.71 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.27 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.67 €
SUPPORT Froid FIXATION RELAIS
SUPPORT Froid FIXATION RELAIS
Position : 206
Prix indicatif : 20.86 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.51 €
CABLE Froid ALIMENTATION 1.5m 0.50
CABLE Froid ALIMENTATION 1.5m 0.50
Position : 210
Prix indicatif : 14.37 €
RELAIS Froid Démarrage+thermique PZ75H1C
RELAIS Froid Démarrage+thermique PZ75H1C
Position : 211
Prix indicatif : 27.76 €
CONDO Froid 3uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 3uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 18.41 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.05 €
BAC Froid EVAPORATEUR 243 2791 2795 VBE6954 99614141 320*160 H=60mm
BAC Froid EVAPORATEUR 243 2791 2795 VBE6954 99614141 320*160 H=60mm
Position : 214
Prix indicatif : 20.78 €
DESHYDRATEUR Froid 5.5G
DESHYDRATEUR Froid 5.5G
Position : 215
Prix indicatif : 13.1 €
SUPPORT Froid COMPRESSEUR 3200
SUPPORT Froid COMPRESSEUR 3200
Position : 216
Prix indicatif : 9.27 €
COMPRESSEUR Froid PZ75H1C (sans attache sur compresseur)
COMPRESSEUR Froid PZ75H1C (sans attache sur compresseur)
Position : 217
Prix indicatif : 125.19 €
SUPPORT Froid COMPRESSEUR 530*95
SUPPORT Froid COMPRESSEUR 530*95
Position : 218
Prix indicatif : 30.93 €
CABLE Froid MASSE
CABLE Froid MASSE
Position : 219
Prix indicatif : 6.15 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 7.43 €
JOINT Froid Congélateur 252 278 286 BLANC
JOINT Froid Congélateur 252 278 286 BLANC
Position : 459
Prix indicatif : 32.2 €
JOINT Froid Réfrigérateur 278 SW
JOINT Froid Réfrigérateur 278 SW
Position : 460
Prix indicatif : 39.34 €
CACHE Froid TROU CENTRAL Blanc
CACHE Froid TROU CENTRAL Blanc
Position : 505
Prix indicatif : 3.48 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 7.26 €
