Réparer son lave-linge Horn : les pannes courantes

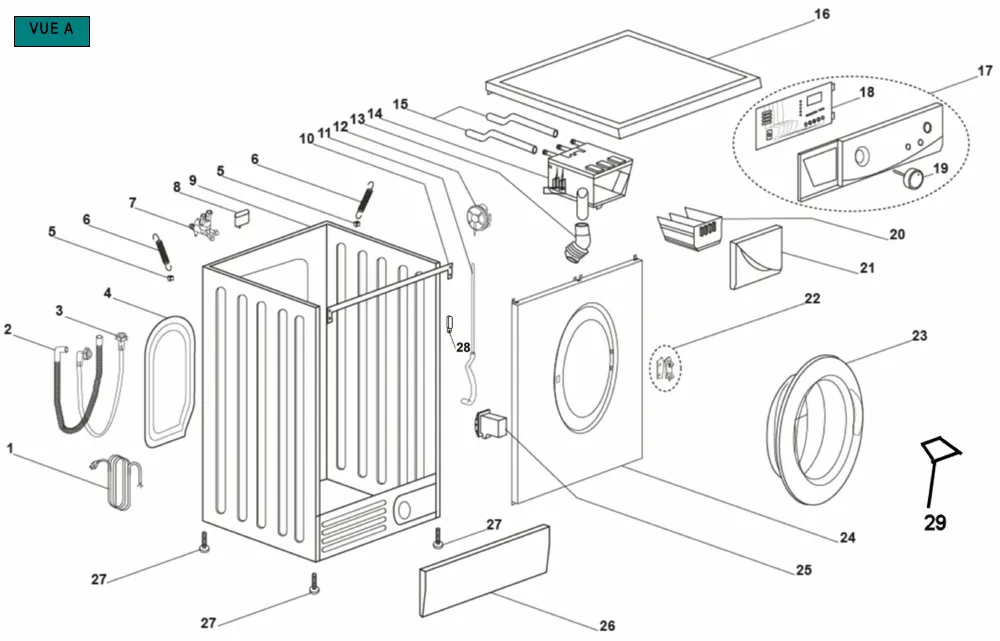

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CUVE (repère 7, 13.23 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 9, 7.28 €) · JOINT Lave-Linge HUBLOT (repère 10, 64.32 €) · DURITE Lave-Linge CUVE/POMPE (repère 11, 34.99 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 1, 22.96 €) · CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-T 2.2MF+2X(>1.5MH)+(0.47+0.68)UF (repère 8, 21.79 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 2, 20.35 €) · DURITE Lave-Linge CUVE/POMPE (repère 11, 34.99 €) · POMPE Lave-Linge VIDANGE PX-2-35 (repère 18, 47.37 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge SUSPENSION POINT BLEU (repère 6, 15.74 €) · AMORTISSEUR Lave-Linge 100N (repère 20, 25.71 €) · AXE Lave-Linge AMORTISSEUR (repère 21, 10.21 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W WABEU0000 (repère 16, 29.46 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 1, 22.96 €) · JOINT Lave-Linge CUVE (repère 7, 13.23 €) · CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-T 2.2MF+2X(>1.5MH)+(0.47+0.68)UF (repère 8, 21.79 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 9, 7.28 €) · JOINT Lave-Linge HUBLOT (repère 10, 64.32 €) · COLLIER Lave-Linge Avant JOINT HUBLOT (repère 11, 15.67 €) · AMORTISSEUR Lave-Linge 100N (repère 20, 25.71 €) · AXE Lave-Linge AMORTISSEUR (repère 21, 10.21 €)
