Réparer son lave-linge Horn : les pannes courantes

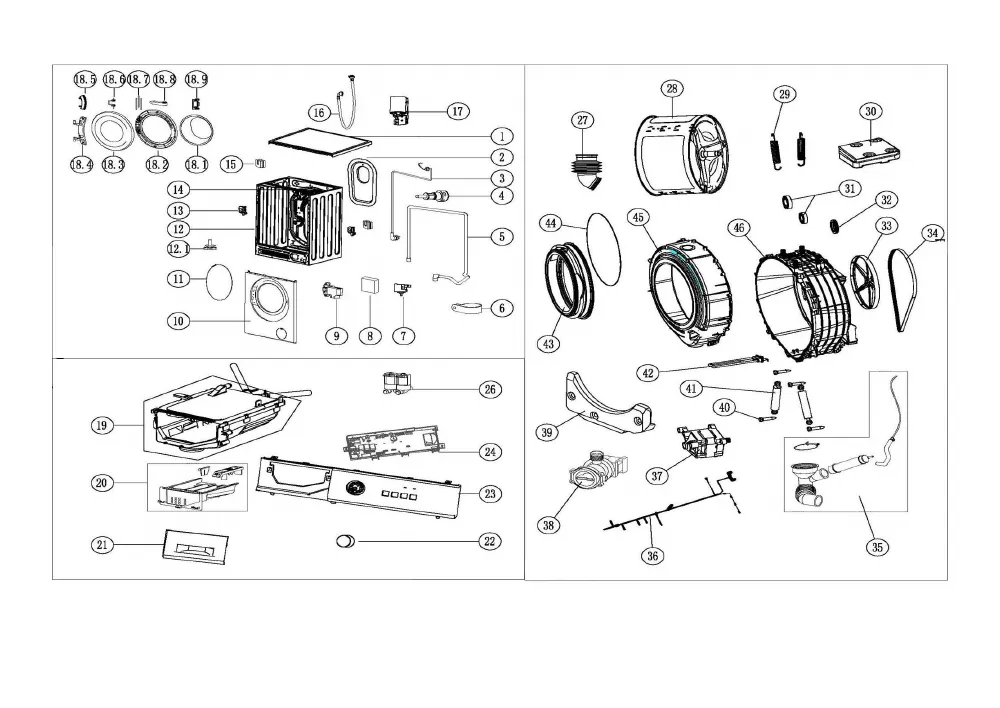

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge Avant JOINT HUBLOT (repère 11, 14.62 €) · DURITE Lave-Linge BOITE/CUVE (repère 27, 25.47 €) · DURITE Lave-Linge CUVE/POMPE (repère 35, 19.66 €) · JOINT Lave-Linge HUBLOT (repère 43, 43.37 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 32.04 €) · COURROIE Lave-Linge 5EPJ1270 (repère 34, 24.6 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE 1.8M (repère 5, 26.08 €) · DURITE Lave-Linge CUVE/POMPE (repère 35, 19.66 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 38, 41.89 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 15, 6.65 €) · RESSORT Lave-Linge DOIGT VERROUILLAGE (repère 18, 6.67 €) · RESSORT Lave-Linge SUSPENSION POINT BLEU (repère 29, 15.53 €) · ROULEMENT Lave-Linge 6205-2RZ (repère 31, 20.12 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W WABEU0000 (repère 42, 28.68 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge Avant JOINT HUBLOT (repère 11, 14.62 €) · CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 32.04 €) · ROULEMENT Lave-Linge 6205-2RZ (repère 31, 20.12 €) · ROULEMENT Lave-Linge 6204-2RZ (repère 31, 34.79 €) · COURROIE Lave-Linge 5EPJ1270 (repère 34, 24.6 €) · AXE Lave-Linge AMORTISSEUR (repère 40, 9.36 €) · AMORTISSEUR Lave-Linge 120N (repère 41, 33.38 €) · JOINT Lave-Linge HUBLOT (repère 43, 43.37 €)
