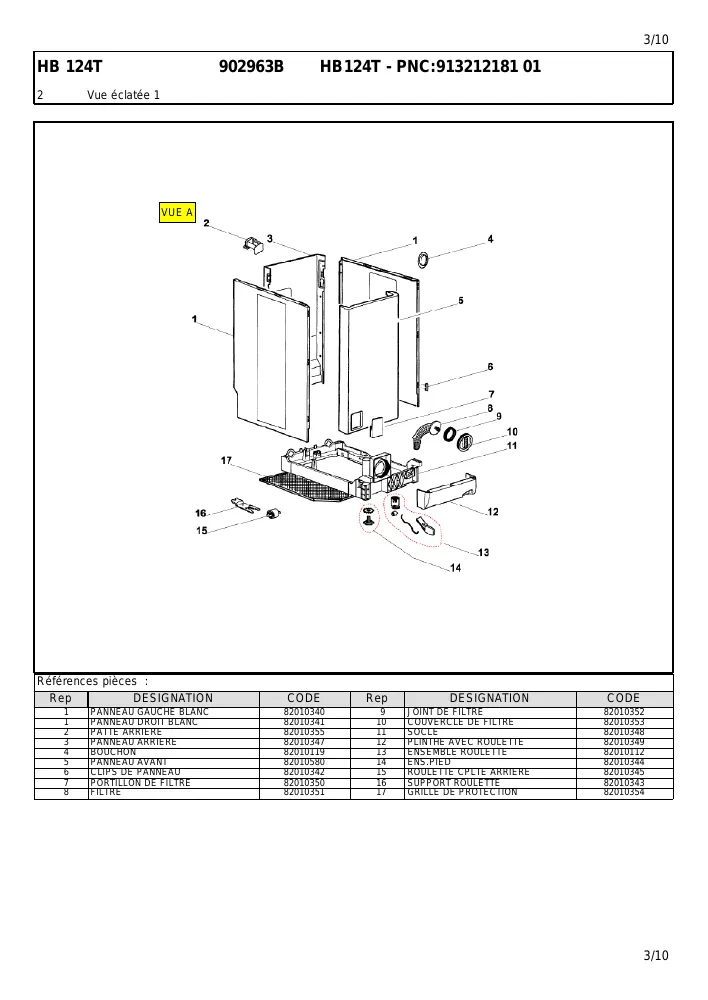

Vue éclatée lave linge Horn HB124T VERSION 2

Name: Horn HB124T VERSION 2
Brand: Horn
SKU: HB124T VERSION 2

Découvrez la vue éclatée complète lave linge Horn HB124T VERSION 2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge Horn HB124T VERSION 2 et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée Horn HB124T VERSION 2 référence 28 pièces détachées, dont couvercle lave-linge dessus, programmateur lave-linge 07408119.00, variateur lave-linge essorage, avec leur position sur le schéma constructeur.

Réparer son lave-linge Horn : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge Thermostat REGLABLE (repère 5, 5.23 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 9, 13.62 €) · JOINT Lave-Linge COUVERCLE Supérieur (repère 11, 65.24 €) · DURITE Lave-Linge CUVE/PV (repère 17).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 5PJE1280 (repère 17, 25.2 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : FILTRE Lave-Linge VIDANGE (repère 8, 20.07 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 9, 13.62 €) · Pompe de vidange Lave-Linge 292141 ASKOLL (repère 10, 51.45 €) · COUVERCLE Lave-Linge FILTRE VIDANGE (repère 10, 13.46 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge KIT D+G Diamètre 17 (repère 19, 60.7 €) · AMORTISSEUR Lave-Linge 60N (repère 21, 26.33 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : Thermostat Lave-Linge REGLABLE (repère 4) · JOINT Lave-Linge Thermostat REGLABLE (repère 5, 5.23 €) · Résistance Lave-Linge 1950W (repère 7, 63.03 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

Thermostat Lave-Linge REGLABLE (repère 4) · JOINT Lave-Linge Thermostat REGLABLE (repère 5, 5.23 €) · FILTRE Lave-Linge VIDANGE (repère 8, 20.07 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 9, 13.62 €) · COUVERCLE Lave-Linge FILTRE VIDANGE (repère 10, 13.46 €) · JOINT Lave-Linge COUVERCLE Supérieur (repère 11, 65.24 €) · COURROIE Lave-Linge 5PJE1280 (repère 17, 25.2 €) · PALIER Lave-Linge KIT D+G Diamètre 17 (repère 19, 60.7 €)
