Vue éclatée seche linge OCEAN SL711
Découvrez la vue éclatée complète seche linge OCEAN SL711, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge OCEAN SL711 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
SUPPORT Sèche-Linge TUYAU EVACUATION
Position : 1
Thermostat Lave-Linge NC170 REARMABLE
Position : 6
PLAQUE Sèche-Linge THERMOSTAT
Position : 20
Prix indicatif : 4.08 €
SUPPORT Sèche-Linge Thermostat AV280395
Position : 20
Prix indicatif : 1.49 €
Thermostat Lave-Linge NC90
Position : 30
Prix indicatif : 21.74 €
PANNEAU Sèche-Linge GAUCHE (J2) EPUISE
Position : 40
TUYAU Sèche-Linge EVACUATION VAPEUR diam 90mm 3 metres
Position : 50
Prix indicatif : 20.07 €
VIS CHARNIERE HUBLOT
Position : 50
Prix indicatif : 6.37 €
RONDELLE Sèche-Linge POULIE TENDEUR
Position : 58
Prix indicatif : 2.4 €
CLIPS Sèche-Linge AXE ROUE TENDEUR
Position : 60
Prix indicatif : 4.1 €
CHARNIERE Sèche-Linge HUBLOT EPUISE
Position : 60
PANNEAU Sèche-Linge AVANT
Position : 70
Prix indicatif : 51.75 €
RIVET Lave-Linge Charnière HUBLOT AV9747
Position : 80
Prix indicatif : 1.73 €
RESSORT Sèche-Linge TENDEUR COURROIE
Position : 90
Prix indicatif : 10.19 €
VIS Lave-Linge AXE MOTEUR av200119
Position : 90
Prix indicatif : 2.58 €
LEVIER Sèche-Linge TENDEUR COURR AV9614
Position : 100
Prix indicatif : 10.41 €
JOINT Sèche-Linge HUBLOT EPUISE
Position : 100
ECROU Sèche-Linge TURBINE
Position : 110
Prix indicatif : 2.69 €
Contre porte Sèche-Linge HUBLOT EPUISE
Position : 110
HUBLOT Lave-Linge VERRE D310mm
Position : 120
Prix indicatif : 72.67 €
RONDELLE Lave-Linge PROGRAMMATEUR
Position : 120
Prix indicatif : 1.4 €
MOTEUR SL+TURBINES EVAC+CONDEN
Position : 120
Prix indicatif : 280.53 €
CONDENSATEUR Sèche-Linge 8uF MOTEUR
Position : 150
Prix indicatif : 11.31 €
CROCHET Lave-Linge HUBLOT
Position : 150
Prix indicatif : 16.67 €
POIGNEE Lave-Linge HUBLOT KIT BLANCHE remplacé par NOIRE
Position : 160
Prix indicatif : 20.93 €
AXE Lave-Linge POIGNEE
Position : 170
Prix indicatif : 2.32 €
CARTER Sèche-Linge VENTILATEUR AP290992
Position : 170
Prix indicatif : 11.17 €
CARTER Sèche-Linge VENTL AV290992 EPUISE
Position : 170
RONDELLE Lave-Vaisselle VIS DE TERRE
Position : 170
Prix indicatif : 2.52 €
VIS Lave-Linge FIXATION
Position : 200
Prix indicatif : 2.3 €
TURBINE Sèche-Linge
Position : 200
Prix indicatif : 16.6 €
VIS SUPPORT FIXATION VERRE
Position : 200
Prix indicatif : 5.62 €
COUVERCLE Sèche-Linge VENTILATEUR AP290
Position : 210
Prix indicatif : 12.97 €
COUVERCLE Sèche-Linge Ventilation AV290992 EPUISE
Position : 210
BOUTON LL+SL COMMUTATEUR EPUISE
Position : 210
Thermostat Sèche-Linge MINIMUM
Position : 220
Prix indicatif : 22.82 €

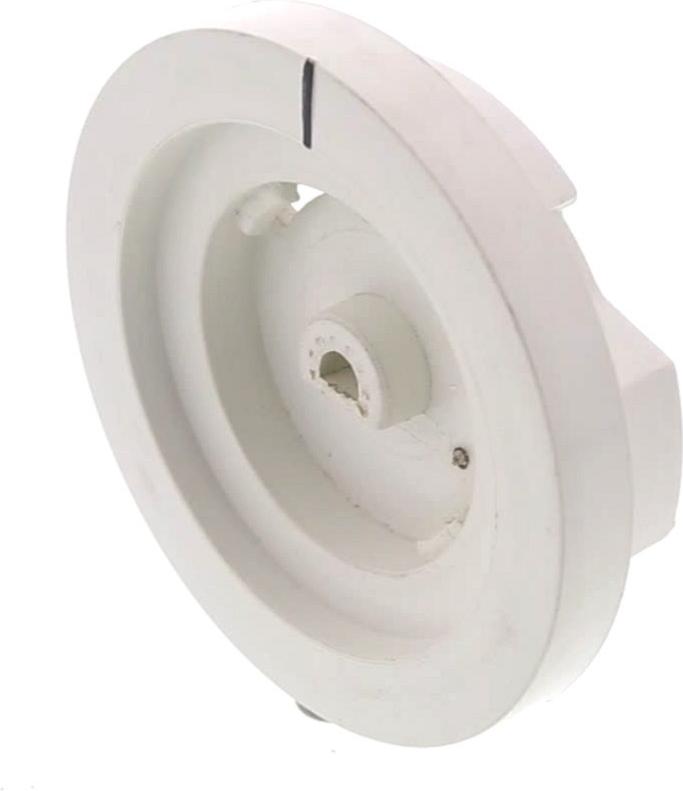

MANETTE LL+SL Programmateur
Position : 220
Prix indicatif : 13.55 €
RACCORD Sèche-Linge CARTIER
Position : 230
Prix indicatif : 10.8 €
PANNEAU Sèche-Linge DROIT EPUISE
Position : 230
CONVOYEUR Sèche-Linge AIR FEMELLE EPUISE
Position : 240
PIED Sèche-Linge REGLABLE
Position : 250
Prix indicatif : 13.46 €
PLAQUE Sèche-Linge GAUCHE Bandeau
Position : 260
Prix indicatif : 26.05 €
TOLE Sèche-Linge INFERIEUR
Position : 260
Prix indicatif : 47.38 €
BANDEAU Sèche-Linge SL711
Position : 270
Prix indicatif : 36.43 €
VOYANT Sèche-Linge TEMOIN
Position : 280
CONVOYEUR Sèche-Linge AIR MALE
Position : 280
Prix indicatif : 14.02 €
COURROIE Sèche-Linge 1975H5=1975H7
Position : 290
Prix indicatif : 25.33 €
COURROIE Sèche-Linge 1904H7 EL
Position : 290
Prix indicatif : 26.22 €
Programmateur Sèche-Linge EATON 8313.01C
Position : 290
CONDENSATEUR Sèche-Linge ANTIPARASITE
Position : 300
Prix indicatif : 17.6 €
ANNEAU Sèche-Linge AVANT NU AV9445
Position : 340
Prix indicatif : 21.29 €
RENFORT Sèche-Linge MEUBLE
Position : 350
Prix indicatif : 5.52 €
TOP Sèche-Linge
Position : 360
Prix indicatif : 36.61 €
RONDELLE Lave-Linge
Position : 380
Prix indicatif : 2.2 €
VIS Sèche-Linge MOTEUR
Position : 390
Prix indicatif : 3.29 €
FEUTRE Sèche-Linge AVANT AV9445
Position : 410
CABLE Lave-Linge Alimentation Electrique
Position : 430
Prix indicatif : 16.83 €
VIS Lave-Linge FIXATION av200406
Position : 440
Prix indicatif : 2.58 €
BORNIER Sèche-Linge
Position : 450
FILTRE Sèche-Linge PELUCH AV9445
Position : 450
MASSE Sèche-Linge ELECTRIQUE E
Position : 470
VIS Lave-Linge Couvercle CONVOYEUR
Position : 470
Prix indicatif : 2.56 €
PATIN Sèche-Linge Ancien modèle AV9445
Position : 530
VIS Sèche-Linge
Position : 530
Prix indicatif : 2.82 €
VIS Lave-Linge
Position : 540
Prix indicatif : 2.22 €
COUVERCLE Sèche-Linge SUPPORT Résistance
Position : 550
Prix indicatif : 13.97 €
CROISILLON Sèche-Linge TAMBOUR
Position : 550
Prix indicatif : 29.3 €
RESISTANCE Sèche-Linge
Position : 560
Prix indicatif : 44.03 €
PANNEAU Sèche-Linge ARRIERE EVACUATION
Position : 580
Prix indicatif : 67.62 €
SECURITE Sèche-Linge PORTE
Position : 590
Prix indicatif : 38.58 €
GUIDE Lave-Linge LEVIER RENVOI
Position : 600
Prix indicatif : 8.16 €
SUPPORT Sèche-Linge SECURITE PORTE EPUISE
Position : 610
VOYANT Lave-Linge EPUISE
Position : 620

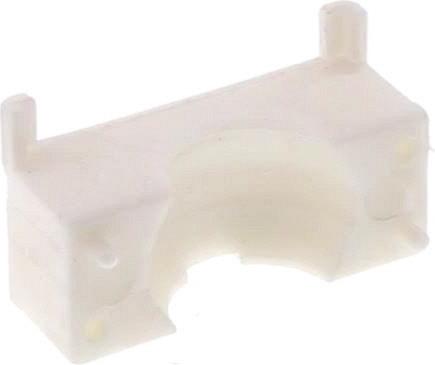

PALIER Sèche-Linge 1/2
Position : 640
BOITE Sèche-Linge PALIER
Position : 650
Prix indicatif : 15.18 €
PROTECTION Sèche-Linge Couvercle PRISE AIR
Position : 670
Prix indicatif : 7.35 €
PLINTHE Sèche-Linge ARR Inférieur
Position : 680
Prix indicatif : 22.27 €
RESSORT Lave-Linge POIGNEE HUBLOT
Position : 690
Prix indicatif : 2.09 €
