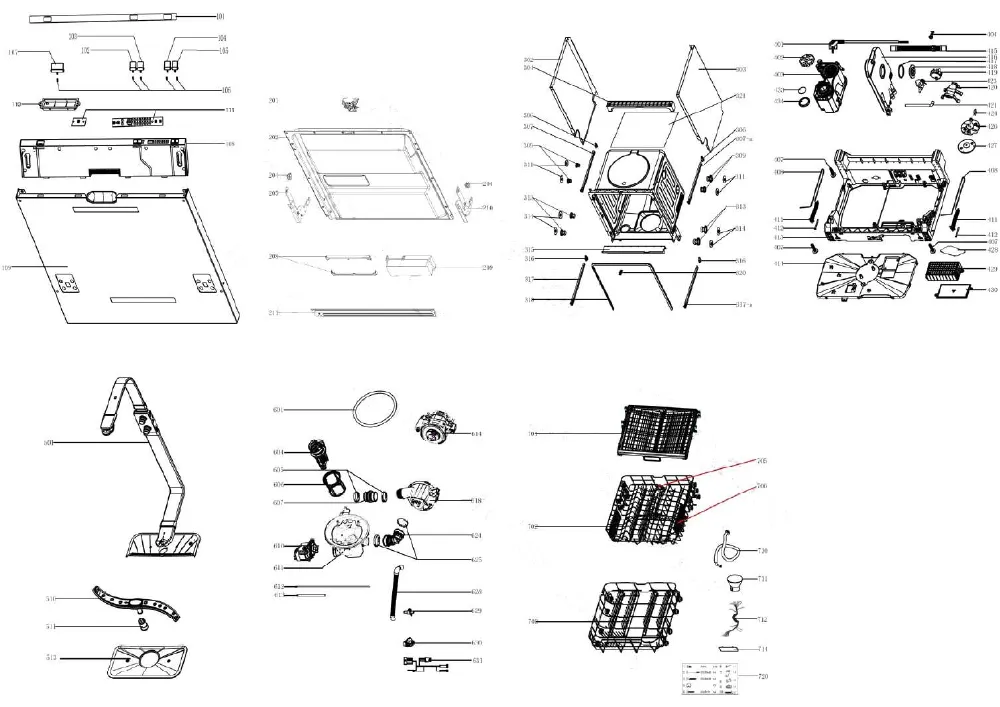

Vue éclatée lave vaisselle SABA LVIF1019A++44M
Découvrez la vue éclatée complète lave vaisselle SABA LVIF1019A++44M, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SABA LVIF1019A++44M et éviter les pannes imprévues. 64 pièces référencées.
Cette vue éclatée SABA LVIF1019A++44M référence 64 pièces détachées, dont facade lave-vaisselle porte, serrure lave-vaisselle, contre porte lv+ jont bas porte 585*635, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE D/D + CLIPS FIXATION (repère 415, 19.67 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 24.37 €) · FILTRE Lave-Vaisselle INTERNE (repère 604, 15.04 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 15.77 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle ALIMENTATION (repère 501, 52.67 €) · BRAS Lave-Vaisselle INFERIEUR (repère 510, 26.84 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 511, 12.42 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 614, 111.09 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE 1750MM (repère 318, 26.45 €) · BOUCHON Lave-Vaisselle BAC A SEL (repère 402, 15.07 €) · BAC Lave-Vaisselle SEL E5-MD-FD001 (repère 403, 53.46 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 417, 7.38 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle + DETECTEUR (repère 618, 57.81 €) · DURITE Lave-Vaisselle RESISTANCE (repère 624, 25.47 €) · SONDE Lave-Vaisselle TEMPERATURE (repère 629, 15.17 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 6.45 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 17.91 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 18.13 €) · CROCHET Lave-Vaisselle VERROUILLAGE (repère 320, 13.26 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE 1750MM (repère 318, 26.45 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 417, 7.38 €) · JOINT Lave-Vaisselle ECROU POT SEL (repère 433, 10.77 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 24.37 €) · JOINT Lave-Vaisselle BOL (repère 601, 13.83 €) · FILTRE Lave-Vaisselle INTERNE (repère 604, 15.04 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 15.77 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
