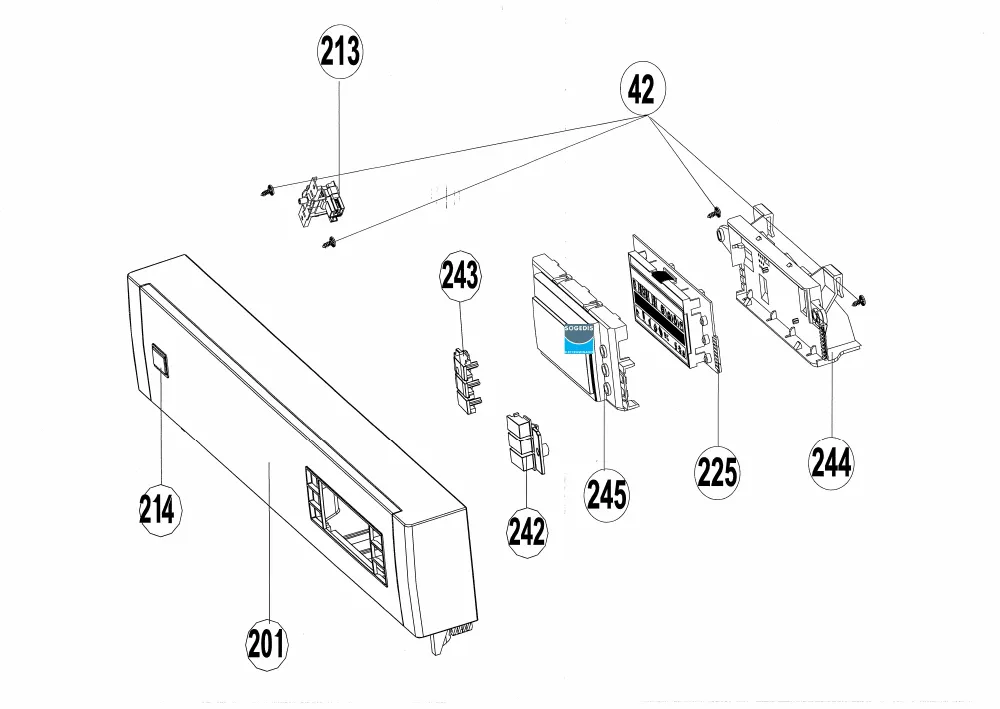

Vue éclatée lave vaisselle SABA LVS15C3918S LVS15C39-18S
Découvrez la vue éclatée complète lave vaisselle SABA LVS15C3918S LVS15C39-18S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SABA LVS15C3918S LVS15C39-18S et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
DESSUS Lave-Vaisselle STRATIFIE 60 GRIS
Position : 2
Prix indicatif : 59.13 €
TRAVERSE Lave-Vaisselle ARRIERE Supérieur
Position : 5
Prix indicatif : 13.21 €
JOINT Lave-Vaisselle TOUR PORTE
Position : 12
Prix indicatif : 28.22 €
JOINT Lave-Vaisselle Supérieur GRIS
Position : 13
Prix indicatif : 9.56 €
CROCHET Lave-Vaisselle PORTE 99621839
Position : 18
Prix indicatif : 8.87 €
RAIL Lave-Vaisselle PANIER SUPERIEUR OU COUVERTS (pour ROUE 24mm)
Position : 19
Prix indicatif : 14.51 €
BUTEE Lave-Vaisselle ARRIERE PANIER Supérieur
Position : 20
Prix indicatif : 8.31 €
EMBOUT Lave-Vaisselle AVANT RAIL Supérieur
Position : 21
Prix indicatif : 6.04 €
FILTRE Lave-Vaisselle METAL FOND CUVE 250*145
Position : 24
Prix indicatif : 12.99 €
PIED Lave-Vaisselle
Position : 29
Prix indicatif : 5.37 €
CABLE Lave-Vaisselle CHARNIERE PORTE unitaire
Position : 30
Prix indicatif : 7.08 €
RESSORT Lave-Vaisselle PORTE 145mm diam=19mm
Position : 32
Prix indicatif : 13.35 €
BOITE Lave-Vaisselle LESSIVE Nouveau modèle
Position : 63
Prix indicatif : 30.52 €
FERMETURE Lave-Vaisselle PORTE
Position : 64
Prix indicatif : 18.54 €
CHARNIERE Lave-Vaisselle GAUCHE PORTE remplacée par KIT CHARNIERE G+D
Position : 65
Prix indicatif : 37.77 €
CHARNIERE Lave-Vaisselle DROITE PORTE remplacée par KIT CHARNIERE G+D
Position : 66
Prix indicatif : 34.59 €
JOINT Lave-Vaisselle BAS PORTE
Position : 68
Prix indicatif : 20.63 €
VIS Lave-Vaisselle Contre porte LATERAL INOX
Position : 69
Prix indicatif : 2.19 €
VIS Lave-Vaisselle Contre porte Supérieur INOX
Position : 70
Prix indicatif : 2.47 €
SONDE Lave-Vaisselle
Position : 76
Prix indicatif : 19.23 €
TUYAU Lave-Vaisselle ALIMENTATION BRAS SUPERIEUR + TURBINE Supérieur
Position : 99
Prix indicatif : 28.85 €
TUYAU Lave-Vaisselle Alimentation BRAS Supérieur
Position : 100
Prix indicatif : 29.03 €
SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET
Position : 103
Prix indicatif : 16.55 €
SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET
Position : 103
Prix indicatif : 15.71 €
ADAPTATEUR Lave-Vaisselle ARR SUPPORT BRAS + JOINT remplacé par SUPPORT BRAS COMPLET
Position : 104
Prix indicatif : 19.66 €
SUPPORT Lave-Vaisselle BRAS Supérieur remplacé par SUPPORT BRAS Supérieur COMPLET
Position : 107
Prix indicatif : 21.41 €
BRAS Lave-Vaisselle SUPERIEUR COMPLET
Position : 108
Prix indicatif : 25.52 €
JOINT Lave-Vaisselle BRAS SUP/SUPPORT
Position : 109
Prix indicatif : 4.06 €
ECROU Lave-Vaisselle AXE BRAS Supérieur
Position : 111
Prix indicatif : 6.16 €
DOUILLE Lave-Vaisselle SUPPORT BRAS Supérieur
Position : 112
Prix indicatif : 6.73 €
BRAS Lave-Vaisselle Supérieur
Position : 113
Prix indicatif : 14.77 €
BRAS Lave-Vaisselle INFERIEUR
Position : 114
Prix indicatif : 18.28 €
FILTRE Lave-Vaisselle MICRO COMPLET
Position : 115
Prix indicatif : 23.9 €
FILTRE Lave-Vaisselle PLASTIQUE Intérieure
Position : 116
Prix indicatif : 15.53 €
FILTRE Lave-Vaisselle MICRO EXTERIEUR
Position : 117
Prix indicatif : 19.9 €
VIS Lave-Vaisselle
Position : 118
Prix indicatif : 2.44 €
COLLIER Lave-Vaisselle DURITE MOTEUR/RESIS
Position : 120
Prix indicatif : 3.6 €
COLLIER Lave-Vaisselle DURITE MOTEUR/BOL
Position : 121
Prix indicatif : 3.29 €
CLAPET Lave-Vaisselle ANTI-RETOUR
Position : 123
Prix indicatif : 7.3 €
COLLIER Lave-Vaisselle D30
Position : 124
Prix indicatif : 9.3 €
TUYAU Lave-Vaisselle VIDANGE 2 METRES
Position : 125
Prix indicatif : 14.57 €
JOINT Lave-Vaisselle BOL
Position : 127
Prix indicatif : 14.23 €
SUPPORT Lave-Vaisselle BRAS Inférieur GRIS 2 vis 37006363
Position : 128
Prix indicatif : 14.79 €
AIRBREAK Lave-Vaisselle AVEC DEBIMETRE
Position : 131
Prix indicatif : 38.57 €
ECROU Lave-Vaisselle Répartiteur remplisseur
Position : 133
Prix indicatif : 7.95 €
DURITE Lave-Vaisselle AIR BREAK/EV
Position : 134
Prix indicatif : 5.61 €
CONDO Lave-Vaisselle ANTIPARASITE COSSES
Position : 136
Prix indicatif : 18.37 €
SUPPORT Lave-Vaisselle Electrovanne
Position : 139
Prix indicatif : 7.39 €
ELECTROVANNE Lave-Vaisselle 1 VOIE 180°
Position : 140
Prix indicatif : 30.05 €
TUYAU Lave-Vaisselle ARRIVEE EAU
Position : 141
Prix indicatif : 14.26 €
ECROU Lave-Vaisselle CONDENSEUR 144
Position : 144
Prix indicatif : 9.05 €
JOINT Lave-Vaisselle CONDENSEUR 145
Position : 145
Prix indicatif : 6.5 €
BAC Lave-Vaisselle SEL COMPLET
Position : 148
Prix indicatif : 56.33 €
COLLIER Lave-Vaisselle TUYAU
Position : 152
Prix indicatif : 4.13 €
DURITE Lave-Vaisselle
Position : 153
Prix indicatif : 10.36 €
JOINT Lave-Vaisselle BAC SEL
Position : 154
Prix indicatif : 6.31 €
ECROU Lave-Vaisselle BAC A SEL
Position : 155
Prix indicatif : 9.74 €
BOUCHON Lave-Vaisselle BAC SEL 90mm GRIS FONCE
Position : 156
Prix indicatif : 13.15 €
COLLIER Lave-Vaisselle D37 EP 5mm
Position : 159
Prix indicatif : 7.54 €
FLOTTEUR Lave-Vaisselle SECURITE DEBORDEMENT
Position : 170
Prix indicatif : 18.49 €
CABLE Lave-Vaisselle ALIMENTATION 185cm (3 cosses plates)
Position : 172
Prix indicatif : 20.17 €
RESISTANCE Lave-Vaisselle 1800W
Position : 173
Prix indicatif : 47.64 €
JOINT Lave-Vaisselle REPARTITEUR/BLOC RESISTANCE
Position : 175
Prix indicatif : 5.61 €
POMPE Lave-Vaisselle VIDANGE B20-6A01
Position : 176
Prix indicatif : 26.73 €
MOTEUR Lave-Vaisselle CYCLAGE
Position : 177
Prix indicatif : 83.21 €
TURBINE Lave-Vaisselle BRAS Supérieur
Position : 195
Prix indicatif : 27.38 €
MOTEUR Lave-Vaisselle DISTRIBUTEUR HAUT/BAS + CAPTEUR PRESSION
Position : 197
Prix indicatif : 29.48 €
PLATINE Lave-Vaisselle BT43_1_YH
Position : 211
Prix indicatif : 81.02 €
Interrupteur Lave-Vaisselle MARCHE ARRET
Position : 213
Prix indicatif : 23.5 €
FACADE Lave-Vaisselle AVANT DISPLAY
Position : 245
Prix indicatif : 17.31 €
PANIER Lave-Vaisselle Inférieur 60 GRIS 528*523*138 8 ROUES MOBILE POIGNEE GRISE ARRET PANIER
Position : 300
Prix indicatif : 78.98 €
ROUE Lave-Vaisselle PANIER Inférieur
Position : 301
Prix indicatif : 6.96 €
CLIPS Lave-Vaisselle SUPPORT ASSIETTES GRIS
Position : 302
Prix indicatif : 8.44 €
SUPPORT Lave-Vaisselle DROIT
Position : 303
Prix indicatif : 11.84 €
SUPPORT Lave-Vaisselle GAUCHE
Position : 304
Prix indicatif : 10.6 €
SUPPORT Lave-Vaisselle ASSIETTES RABATABLE 15 DROIT
Position : 309
Prix indicatif : 12.89 €
SUPPORT Lave-Vaisselle GAUCHE
Position : 314
Prix indicatif : 9.78 €
SUPPORT Lave-Vaisselle DROIT
Position : 315
Prix indicatif : 11.4 €
SUPPORT Lave-Vaisselle ASSIETTES RABATABLE 15P GAUCHE
Position : 316
Prix indicatif : 15.28 €
SUPPORT Lave-Vaisselle ASSIETTES RABATABLE 15P DROIT
Position : 317
Prix indicatif : 14.42 €
SUPPORT Lave-Vaisselle ASSIETTES RABATABLE 15P GAUCHE
Position : 318
Prix indicatif : 15.9 €
SUPPORT Lave-Vaisselle TASSES 45
Position : 351
Prix indicatif : 9.29 €
AXE Lave-Vaisselle SUPPORT
Position : 365
Prix indicatif : 5.44 €
BUTEE Lave-Vaisselle
Position : 374
Prix indicatif : 7.21 €
PANIER Lave-Vaisselle COUVERT Supérieur HORIZONTAL ECO2 ROUE 24mm
Position : 384
Prix indicatif : 27.42 €
PANIER Lave-Vaisselle COUVERT Supérieur HORIZONTAL ECO 21mm
Position : 384
Prix indicatif : 25.76 €
DURITE Lave-Vaisselle BOL OU DISTRIBUTEUR/RESISTANCE
Position : 611
Prix indicatif : 20.97 €
DURITE Lave-Vaisselle RESISTANCE/MOTEUR 67/50 TL24
Position : 612
Prix indicatif : 15.35 €
COLLIER Lave-Vaisselle DURITE RESISTANCE
Position : 613
Prix indicatif : 5.54 €
DURITE Lave-Vaisselle MOTEUR/DISTRIBUTEUR 45 34/30 TL12
Position : 651
Prix indicatif : 19.42 €
