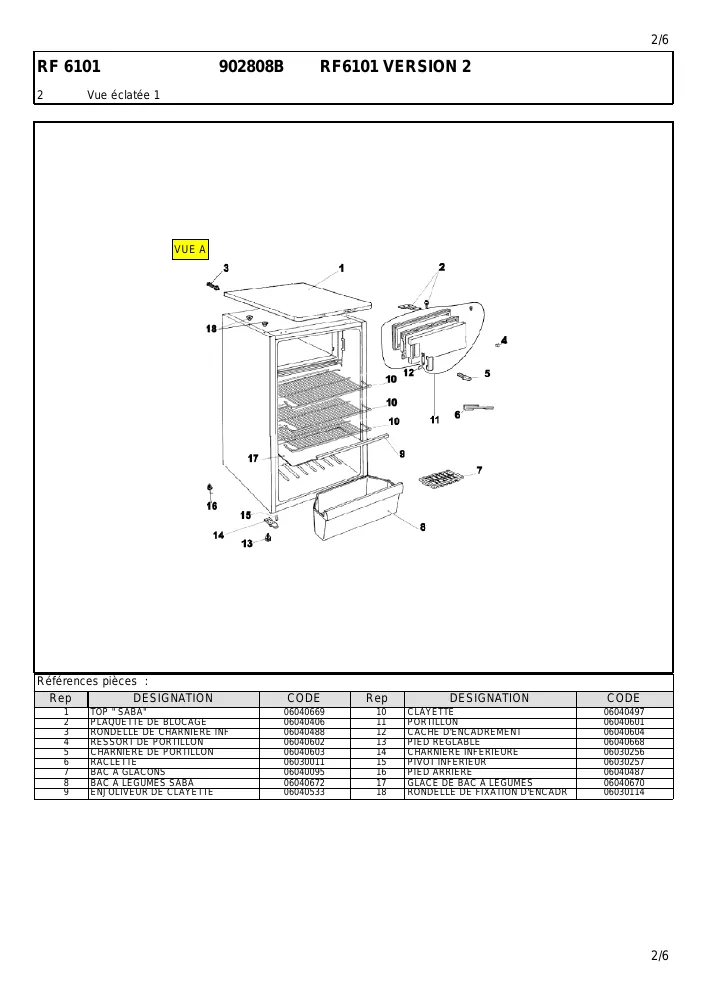

Vue éclatée réfrigérateur SABA RF6101 V2
Découvrez la vue éclatée complète réfrigérateur SABA RF6101 V2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA RF6101 V2 et éviter les pannes imprévues. 29 pièces référencées.
Cette vue éclatée SABA RF6101 V2 référence 29 pièces détachées, dont dessus froid top, porte froid réfrigérateur, ampoule froid 15w, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

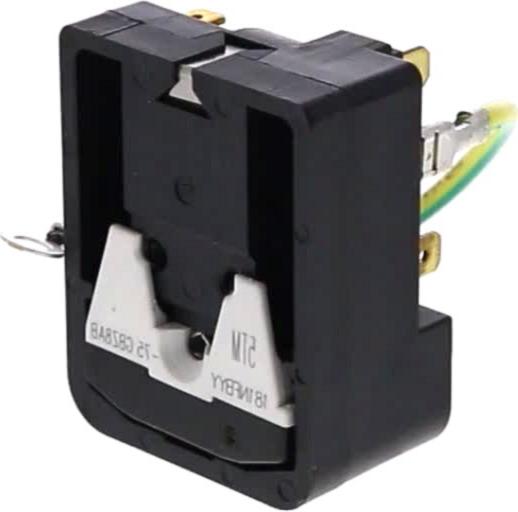

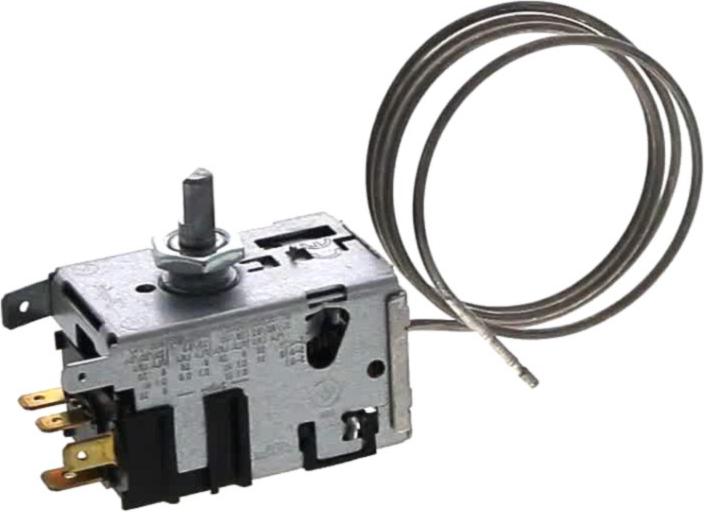

Sur cette vue : RELAIS Froid Démarrage+thermique 6SP9029 (repère 3, 36.15 €) · COMPRESSEUR 1/8 R600A HVY57 (repère 4, 128.68 €) · BOITIER Froid THERMOSTAT (repère 6, 50.9 €) · THERMOSTAT Froid 077B6772 (repère 8, 75.95 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : PORTE Froid Réfrigérateur (repère 1, 122.63 €) · POIGNEE Froid PORTE 200mm (entraxe 132mm) (repère 2, 44.69 €) · RONDELLE Froid Charnière Inférieur (repère 3, 7.47 €) · CHARNIERE Froid PORTE FREEZER (repère 5, 9.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BOITIER Froid THERMOSTAT (repère 6, 50.9 €) · THERMOSTAT Froid 077B6772 (repère 8, 75.95 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
