Vue éclatée réfrigérateur SABA CB306NFIL
Découvrez la vue éclatée complète réfrigérateur SABA CB306NFIL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB306NFIL et éviter les pannes imprévues. 41 pièces référencées.

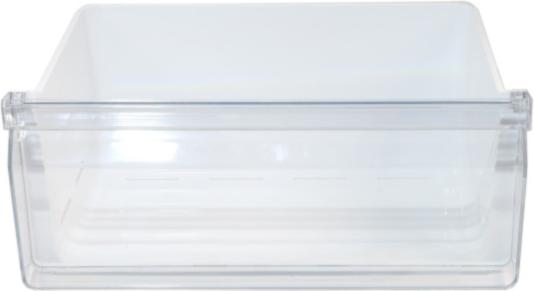

Cette vue éclatée SABA CB306NFIL référence 41 pièces détachées, dont butee froid gauche 2l, sonde froid, dessus froid bac legumes 488*403, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : BAC Froid COMPRESSEUR (repère 25, 25.72 €) · COMPRESSEUR Froid JM1080Y (repère 26, 140.93 €) · BAC Froid COMPRESSEUR 50112321002G (repère 27, 21.37 €).
Givre ou panne de dégivrage (No Frost)

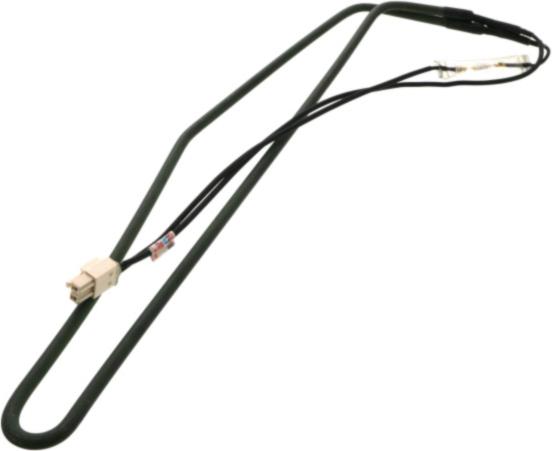

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

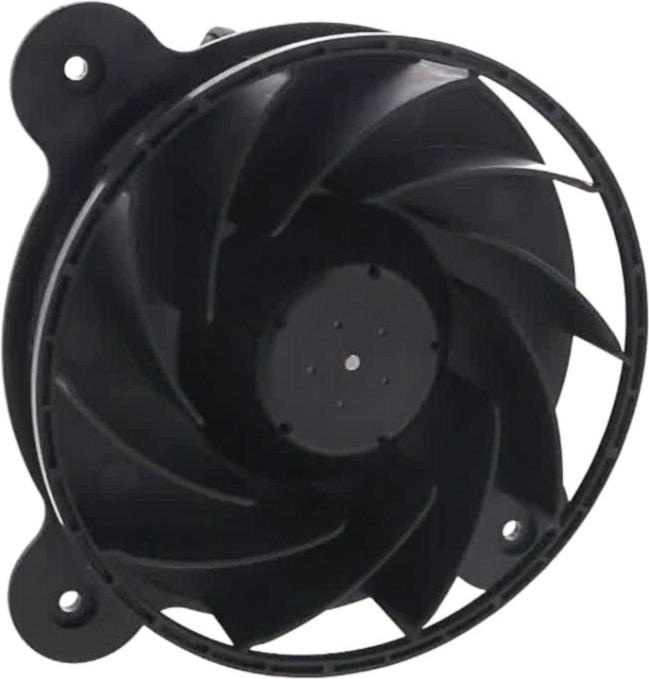

Sur cette vue : SONDE Froid (repère 1, 26.68 €) · SONDE Froid TEMPERATURE E308242 80°C 300V (repère 7, 24.45 €) · MOTEUR Froid VENTILATEUR Congélateur 7163021 12035GE-12M-YT (repère 7, 84.68 €) · MOTEUR Froid VENTILATEUR ZWF-30-3 12V 2.5W (repère 7, 74.65 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR Congélateur 7163021 12035GE-12M-YT (repère 7, 84.68 €) · MOTEUR Froid Ventilation CONG+PAROI ARRIERE (repère 7, 110.51 €) · MOTEUR Froid VENTILATEUR ZWF-30-3 12V 2.5W (repère 7, 74.65 €) · CARTER Froid Congélateur + VENTILATEUR (repère 7, 95.15 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur (repère 14, 22.77 €) · CACHE Froid CHARNIERE GRISE (repère 15, 6.53 €) · CHARNIERE Froid SUPERIEURE (repère 16, 17.71 €) · VIS Froid CHARNIERE (repère 17, 4.01 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
SONDE Froid DEGIVRAGE + FUSIBLE 73°C (repère 8, 38.18 €) · JOINT Froid PORTE Réfrigérateur 1055*565 (repère 32, 65.36 €) · JOINT Froid Congélateur GRIS 700*570 (repère 33, 64.78 €)
