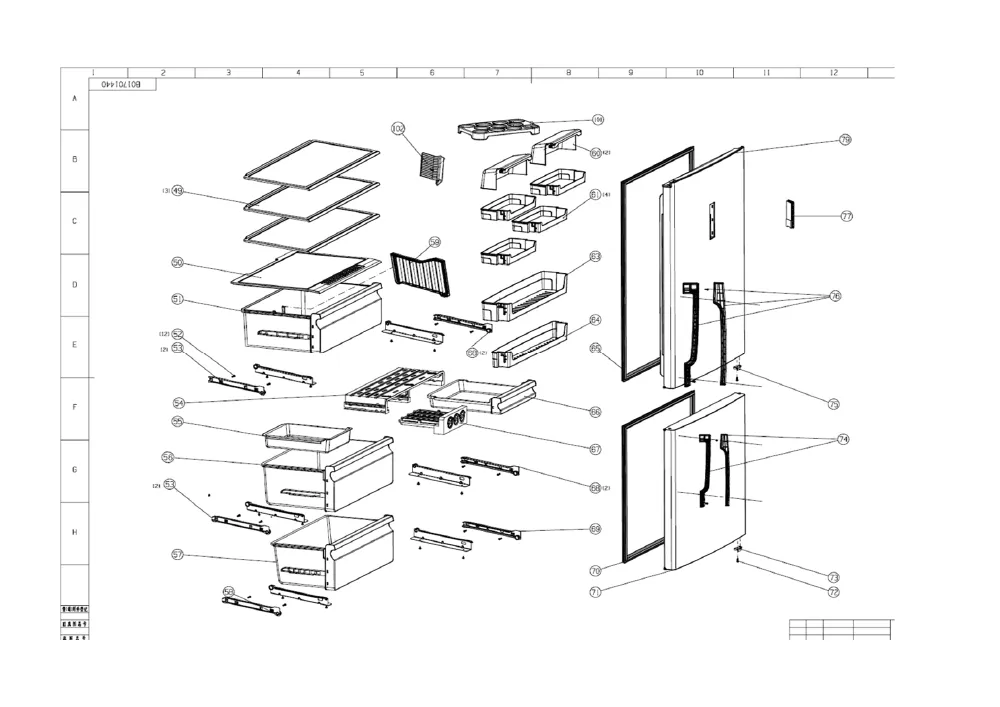

Vue éclatée réfrigérateur SABA CB3857S
Découvrez la vue éclatée complète réfrigérateur SABA CB3857S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB3857S et éviter les pannes imprévues. 24 pièces référencées.

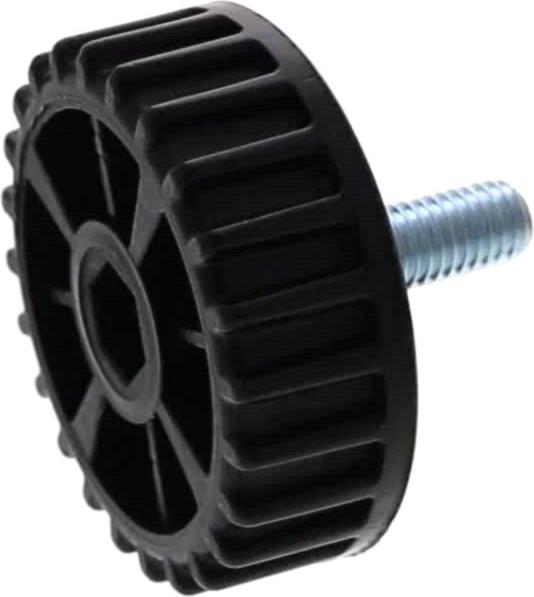

Cette vue éclatée SABA CB3857S référence 24 pièces détachées, dont vis froid charniere, pied froid, detecteur froid porte, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

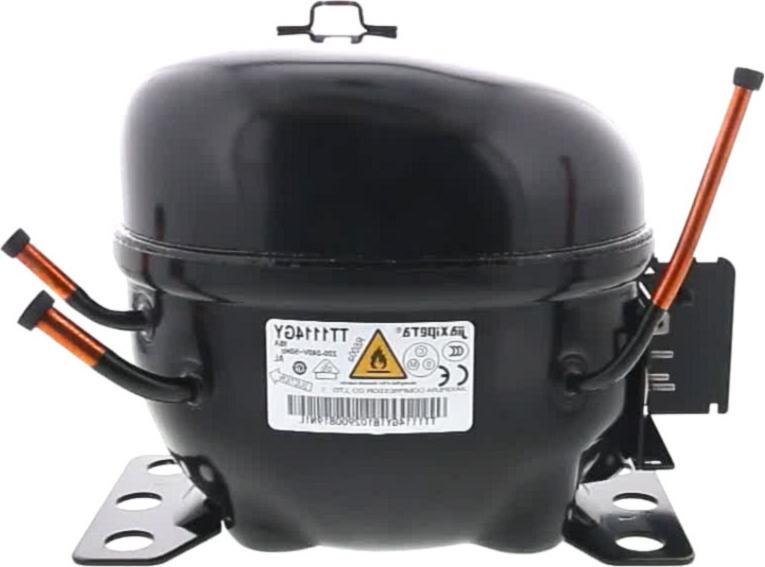

Sur cette vue : COMPRESSEUR Froid HMK95AA (repère 96, 170.81 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

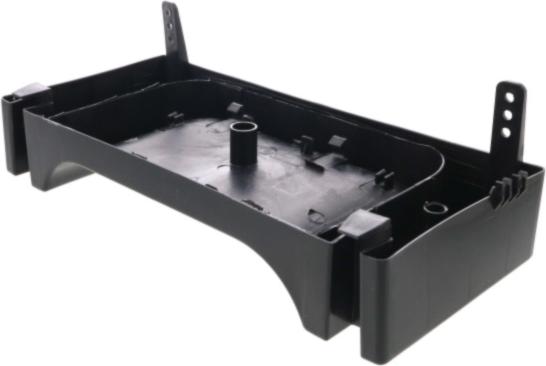

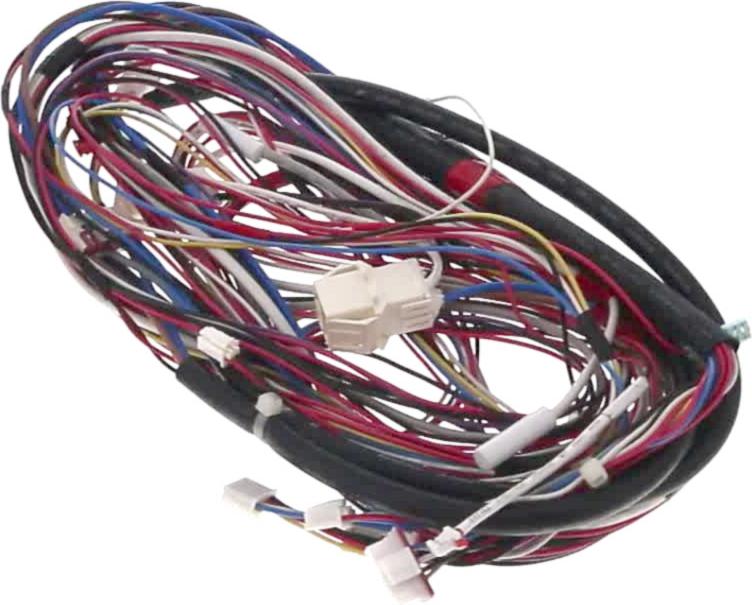

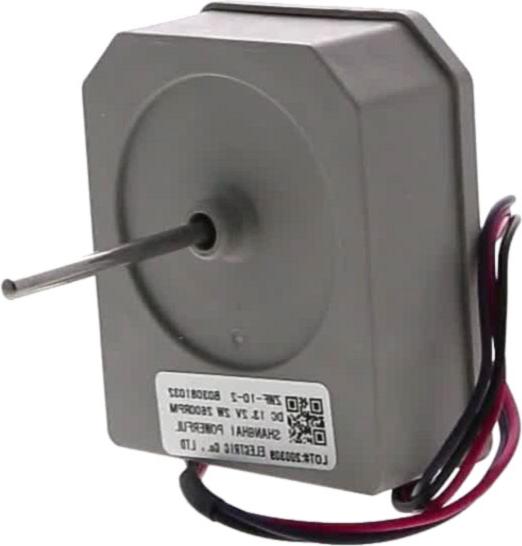

Sur cette vue : SONDE Froid TEMPERATURE (CABLAGE COMPLET) (repère 22, 60.49 €) · CACHE Froid SONDE (repère 23, 17.59 €) · MOTEUR Froid VENTILATEUR CONGELATEUR (repère 38, 95.09 €) · BAC Froid DEGIVRAGE (repère 88, 14.49 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR CONGELATEUR (repère 38, 95.09 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : VIS Froid CHARNIERE (repère 7, 4.28 €) · DETECTEUR Froid PORTE (repère 15, 27.59 €) · BUTEE Froid PORTE (repère 73, 9.04 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

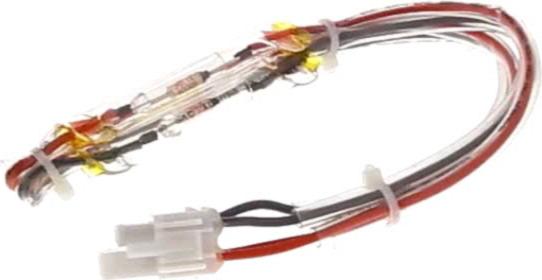

FUSIBLE Froid THERMIQUE (repère 30, 29.25 €)
