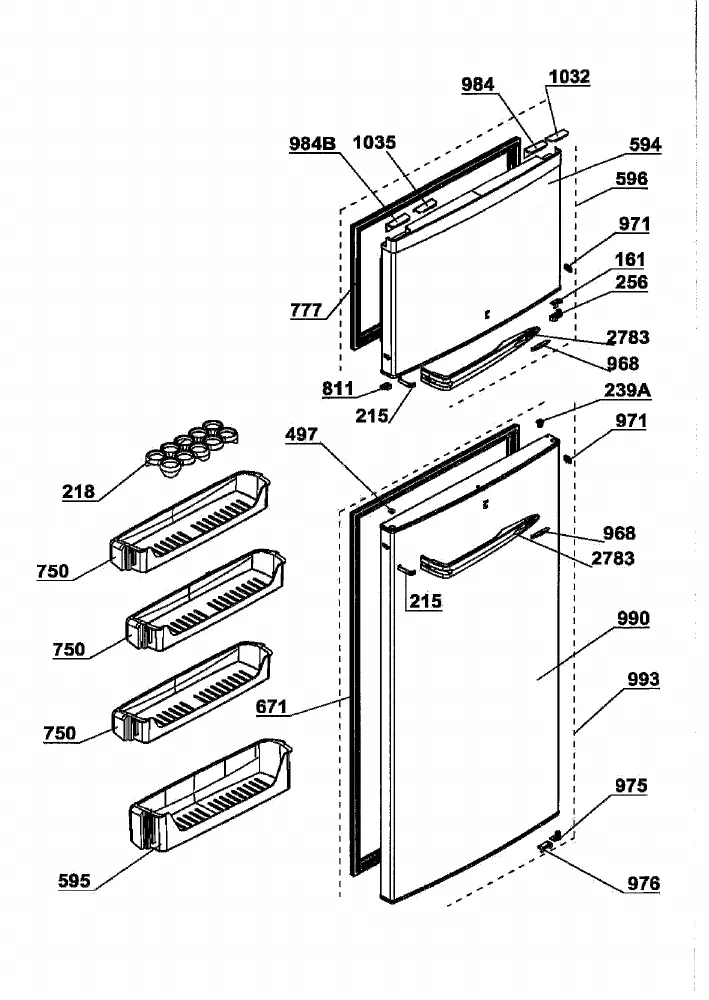

Vue éclatée réfrigérateur SABA RF10201A+ 497220 7507520056
Découvrez la vue éclatée complète réfrigérateur SABA RF10201A+ 497220 7507520056, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA RF10201A+ 497220 7507520056 et éviter les pannes imprévues. 45 pièces référencées.
Cette vue éclatée SABA RF10201A+ 497220 7507520056 référence 45 pièces détachées, dont manette froid thermostat, interrupteur froid lumiere, charniere froid inférieur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

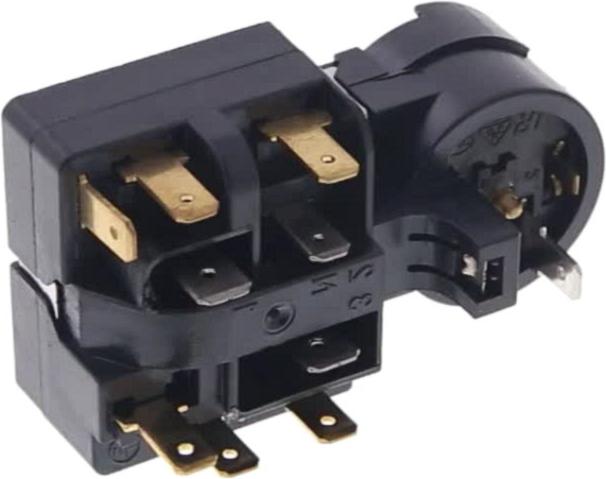

Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 9.46 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 38.92 €) · RELAIS Froid DEMARRAGE (repère 39, 35.19 €) · BAC Froid COMPRESSEUR (repère 132, 28.32 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 21.16 €) · CHARNIERE Froid Supérieur (repère 14, 8.49 €) · BUTEE Froid PORTE Réfrigérateur (repère 161, 7.92 €) · DOUILLE Froid CHARNIERE CENT (repère 239, 3.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 3, 9.46 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 38.92 €) · BOITIER Froid THERMOSTAT (repère 401, 20.72 €) · JOINT Froid Réfrigérateur 1190*575 (repère 671, 74.32 €) · JOINT Froid Congélateur 575*415 (repère 777, 48.39 €) · THERMOSTAT Froid Réfrigérateur KDF30B1 (repère 1218, 47.89 €) · Thermostat Froid K59-L2683 (repère 3951, 49.49 €)
