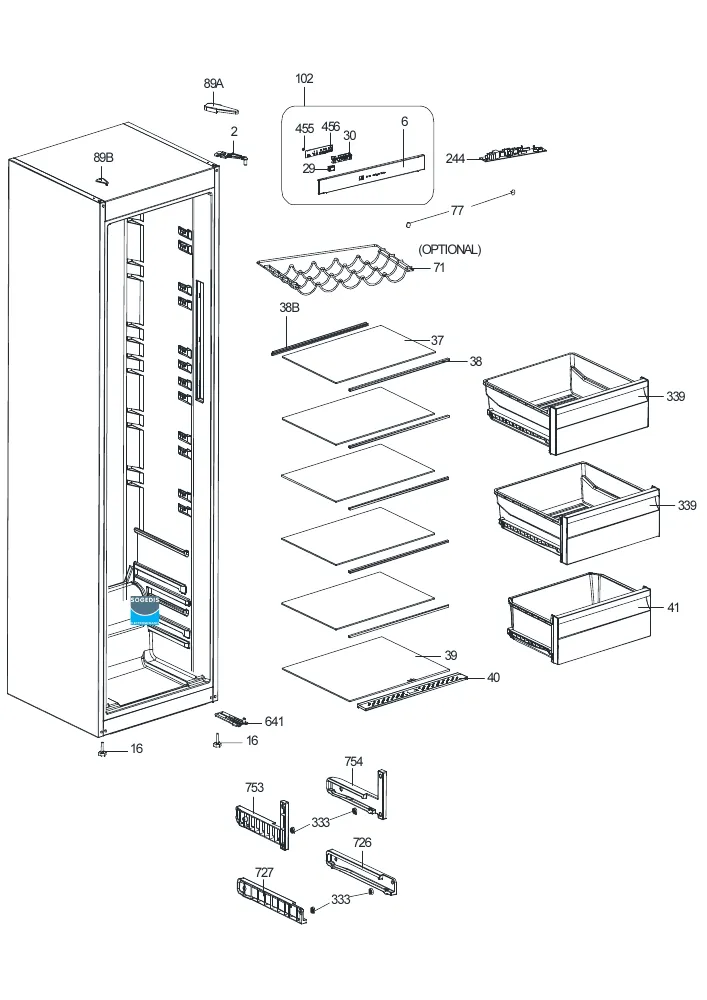

Vue éclatée réfrigérateur SABA MP3521IL

Découvrez la vue éclatée complète réfrigérateur SABA MP3521IL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA MP3521IL et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 6.36 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 5.27 €
CHARNIERE Froid Supérieur 54CM
CHARNIERE Froid Supérieur 54CM
Position : 2
Prix indicatif : 13.35 €
BANDEAU Froid 2791
BANDEAU Froid 2791
Position : 6
Prix indicatif : 27.74 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 7.19 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 2.56 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 9.59 €
PIED Froid ECROU ( sans axe )
PIED Froid ECROU ( sans axe )
Position : 16
Prix indicatif : 4.64 €
TRANSFERT Froid LAMPE 2451
TRANSFERT Froid LAMPE 2451
Position : 30
Prix indicatif : 12.33 €
CLAYETTE Froid VERRE 374 494*335*4 avec rainure arriere
CLAYETTE Froid VERRE 374 494*335*4 avec rainure arriere
Position : 37
Prix indicatif : 24.62 €
PROFIL Froid ARRIERE CLAYETTE 375
PROFIL Froid ARRIERE CLAYETTE 375
Position : 38
Prix indicatif : 7.02 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
Position : 38
Prix indicatif : 11.15 €
DESSUS Froid BAC LEGUMES 375 497*249
DESSUS Froid BAC LEGUMES 375 497*249
Position : 39
Prix indicatif : 29.03 €
ENJOLIVEUR Froid AVANT DESSUS BAC LEGUMES 373
ENJOLIVEUR Froid AVANT DESSUS BAC LEGUMES 373
Position : 40
Prix indicatif : 17.52 €
BAC Froid LEGUMES 375 TRANSPARENT GRIS VBE6873 99613653
BAC Froid LEGUMES 375 TRANSPARENT GRIS VBE6873 99613653
Position : 41
Prix indicatif : 43.9 €
CLAYETTE Froid BOUTEILLES 375 HORIZONTAL 493*335
CLAYETTE Froid BOUTEILLES 375 HORIZONTAL 493*335
Position : 71
Prix indicatif : 30 €
CACHE Froid VIS BANDEAU 2451S
CACHE Froid VIS BANDEAU 2451S
Position : 77
Prix indicatif : 2.84 €
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
Position : 89
Prix indicatif : 7.17 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.42 €
Porte Froid Réfrigérateur 375-MOVE JOINT GRIS VGR
Porte Froid Réfrigérateur 375-MOVE JOINT GRIS VGR
Position : 155
Prix indicatif : 155.95 €
Porte Froid Réfrigérateur 375-MOVE JOINT GRIS BND
Porte Froid Réfrigérateur 375-MOVE JOINT GRIS BND
Position : 155
Prix indicatif : 248.44 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 8.69 €
CACHE Froid POIGNEE DECOMPRESSION GRIS
CACHE Froid POIGNEE DECOMPRESSION GRIS
Position : 164
Prix indicatif : 10.25 €
CACHE Froid VIS BANDEAU GRIS
CACHE Froid VIS BANDEAU GRIS
Position : 164
Prix indicatif : 2.76 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.84 €
RENFORT Froid 473
RENFORT Froid 473
Position : 174
Prix indicatif : 6.23 €
BALCONNET Froid Supérieur 373 ARC TRANSPARENT GRIS VBE6437 99612886
BALCONNET Froid Supérieur 373 ARC TRANSPARENT GRIS VBE6437 99612886
Position : 175
Prix indicatif : 25.65 €
BALCONNET Froid BOUTEILLES 373 ARC TRANSPARENT GRIS VBE6438 99612887
BALCONNET Froid BOUTEILLES 373 ARC TRANSPARENT GRIS VBE6438 99612887
Position : 177
Prix indicatif : 28.58 €
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
Position : 187
Prix indicatif : 6.02 €
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
Position : 189
Prix indicatif : 5.12 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 80.91 €
ENTRETOISE Froid BLANCHE ESPACEMENT VBE374
ENTRETOISE Froid BLANCHE ESPACEMENT VBE374
Position : 203
Prix indicatif : 2.22 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.28 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.41 €
SUPPORT Froid
SUPPORT Froid
Position : 208
Prix indicatif : 2.56 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 18.98 €

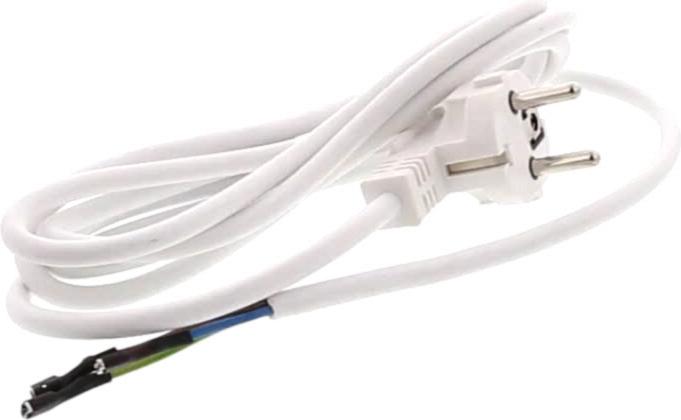

CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 10.76 €

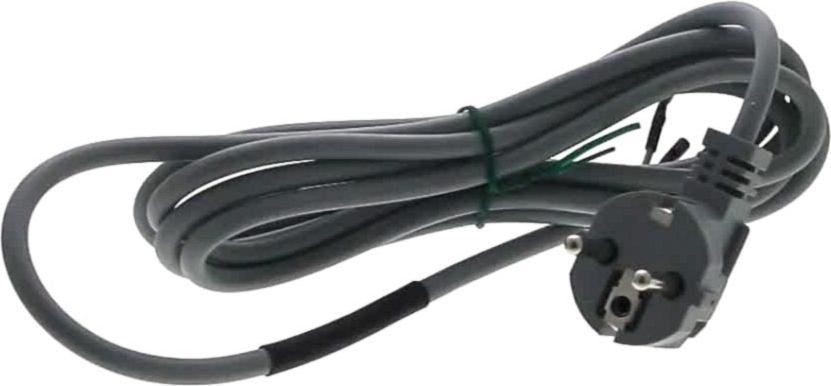

CABLE Froid ALIMENTATION 2.1m cosses=4.2mm
CABLE Froid ALIMENTATION 2.1m cosses=4.2mm
Position : 210
Prix indicatif : 10.19 €

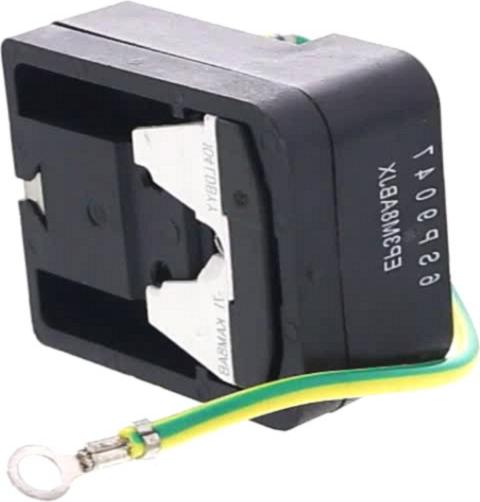

RELAIS Froid Démarrage+thermique MG1060Y QPS2-C15MD3 J14EPx21G JX
RELAIS Froid Démarrage+thermique MG1060Y QPS2-C15MD3 J14EPx21G JX
Position : 211
Prix indicatif : 31.61 €

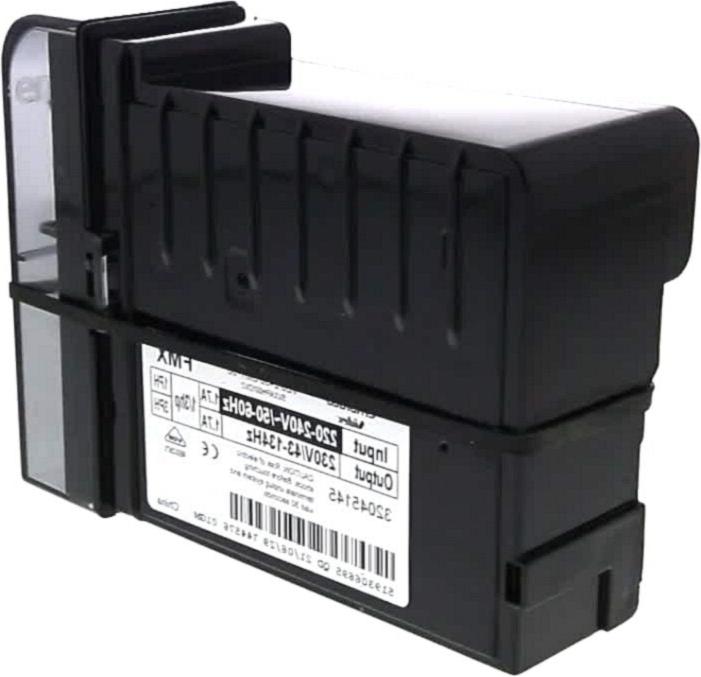

RELAIS Froid INVERTER FMX4C
RELAIS Froid INVERTER FMX4C
Position : 211
Prix indicatif : 82.78 €
RELAIS Froid Démarrage+thermique EYY40
RELAIS Froid Démarrage+thermique EYY40
Position : 211
Prix indicatif : 26.08 €

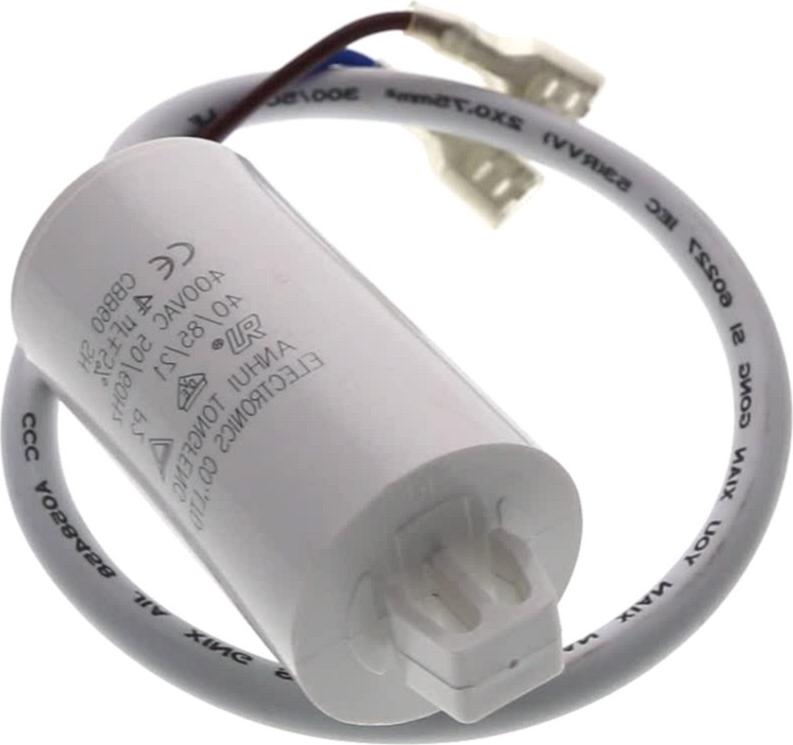

CONDENSATEUR Froid 2UF fils cosses 6.3
CONDENSATEUR Froid 2UF fils cosses 6.3
Position : 212
Prix indicatif : 18.06 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.32 €

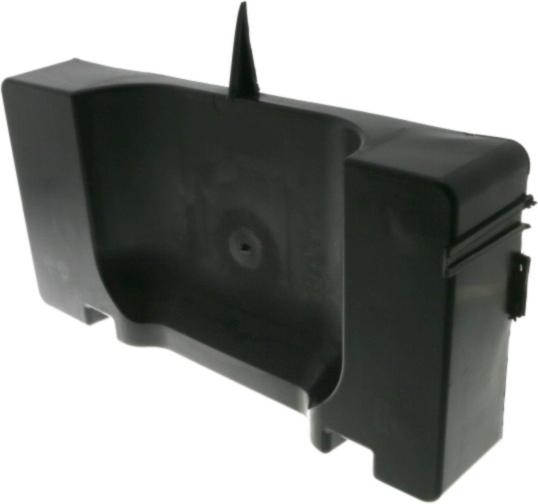

BAC Froid EVAPORATEUR 243 2791 2795 VBE6954 99614141 320*160 H=60mm
BAC Froid EVAPORATEUR 243 2791 2795 VBE6954 99614141 320*160 H=60mm
Position : 214
Prix indicatif : 20.5 €

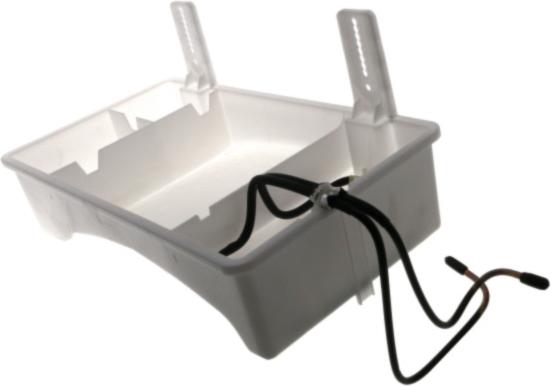

BAC Froid COMPRESSEUR BLANC 345 AVEC SPIRE VBE0092
BAC Froid COMPRESSEUR BLANC 345 AVEC SPIRE VBE0092
Position : 214
Prix indicatif : 34.72 €
DESHYDRATEUR Froid 5.5G
DESHYDRATEUR Froid 5.5G
Position : 215
Prix indicatif : 12.21 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 38.26 €
COMPRESSEUR Froid MG1060Y
COMPRESSEUR Froid MG1060Y
Position : 217
Prix indicatif : 124.54 €
COMPRESSEUR Froid EYY40
COMPRESSEUR Froid EYY40
Position : 217
Prix indicatif : 104.12 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 35.97 €

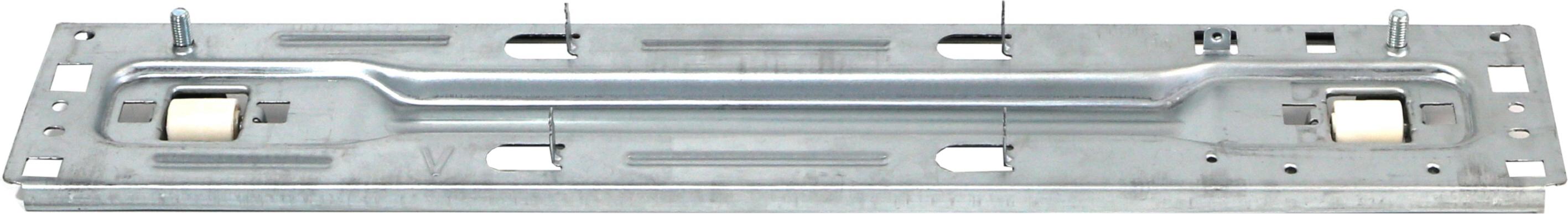

SUPPORT Froid COMPRESSEUR BASE
SUPPORT Froid COMPRESSEUR BASE
Position : 218
Prix indicatif : 29.47 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 7.89 €
ROUE Froid ARRIERE BLANCHE
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5.86 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 5.48 €
VIS Froid
VIS Froid
Position : 232
Prix indicatif : 2.62 €

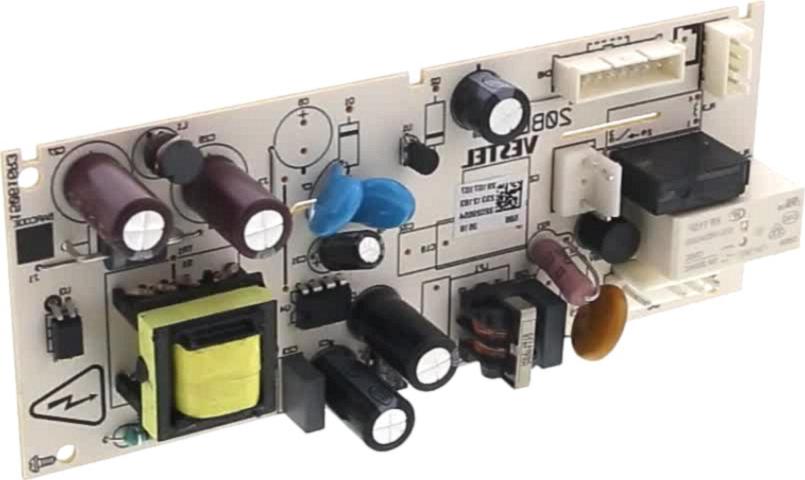

PLATINE Froid BDA52 NOSW-23312183
PLATINE Froid BDA52 NOSW-23312183
Position : 244
Prix indicatif : 52.94 €
ROUE Froid GLISSIERE COTE BAC
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 6.32 €
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS NEUTRE VBE6241 99611845
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS NEUTRE VBE6241 99611845
Position : 339
Prix indicatif : 38.6 €
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99611845
BAC Froid LEGUMES Supérieur OU 0°C 373 TRANSPARENT GRIS VBE6241 99611845
Position : 339
Prix indicatif : 42.14 €
FOND Froid Réfrigérateur 375 Supérieur VBE7271 SUNON
FOND Froid Réfrigérateur 375 Supérieur VBE7271 SUNON
Position : 428
Prix indicatif : 49 €
FOND Froid Réfrigérateur 375 Inférieur VBE7271-ALT ( 4 trous aérations dont 2 réglage air )
FOND Froid Réfrigérateur 375 Inférieur VBE7271-ALT ( 4 trous aérations dont 2 réglage air )
Position : 428
Prix indicatif : 44.48 €
CACHE Froid MOTEUR VENTILATEUR
CACHE Froid MOTEUR VENTILATEUR
Position : 430
Prix indicatif : 10.29 €

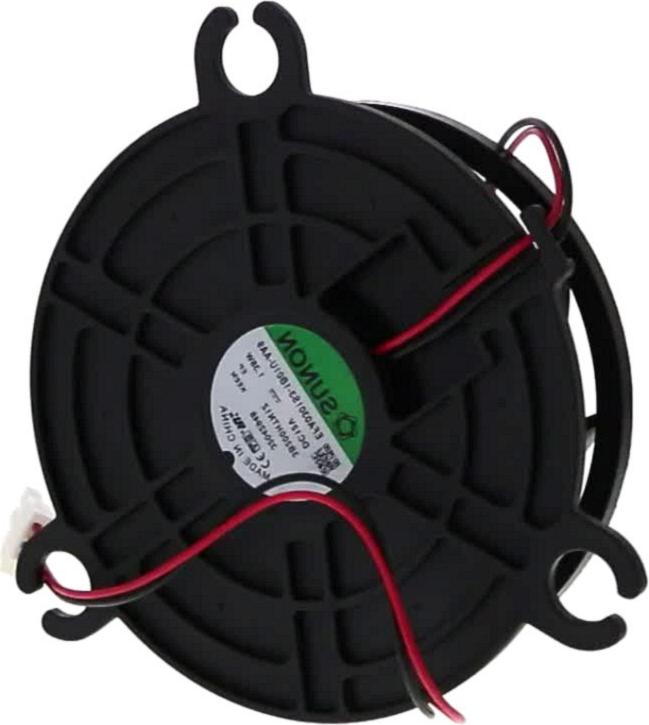

MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND
MOTEUR Froid VENTILATEUR 12V 1.38W EFA0301S3-1B01U-AA9 SUNON ROND
Position : 431
Prix indicatif : 29.94 €
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
Position : 432
Prix indicatif : 13 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 19.49 €
CACHE Froid VIS FIXATION CARTER ARRIERE
CACHE Froid VIS FIXATION CARTER ARRIERE
Position : 449
Prix indicatif : 7.24 €
PLATINE Froid BDD53R1C 375 23655095
PLATINE Froid BDD53R1C 375 23655095
Position : 456
Prix indicatif : 47.44 €
PLATINE Froid BDD53 375 23758595
PLATINE Froid BDD53 375 23758595
Position : 456
Prix indicatif : 44.48 €
PLATINE Froid BDD53 375 TI 23779952
PLATINE Froid BDD53 375 TI 23779952
Position : 456
Prix indicatif : 42.46 €

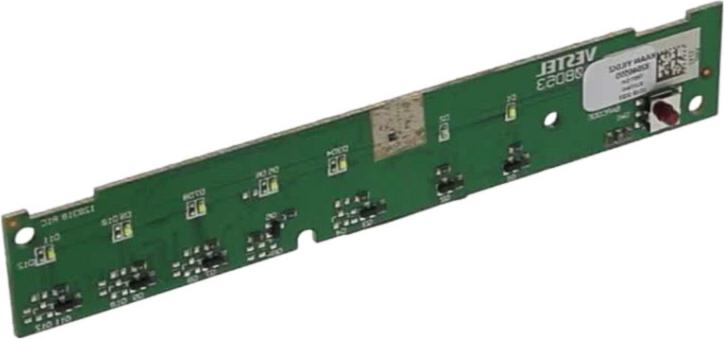

PLATINE Froid BDD53R1C 375 23737446 VCC
PLATINE Froid BDD53R1C 375 23737446 VCC
Position : 456
Prix indicatif : 45.12 €
PLATINE Froid BDD53 375 23854974
PLATINE Froid BDD53 375 23854974
Position : 456
Prix indicatif : 52.73 €
JOINT Froid Réfrigérateur 371-375 GRIS
JOINT Froid Réfrigérateur 371-375 GRIS
Position : 460
Prix indicatif : 54.9 €

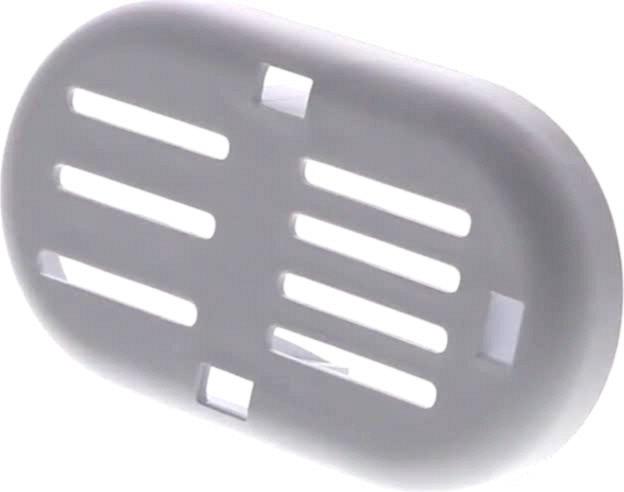

CACHE Froid SONDE SW
CACHE Froid SONDE SW
Position : 545
Prix indicatif : 25.27 €
VIS Froid POIGNEE 4,2*12
VIS Froid POIGNEE 4,2*12
Position : 588
Prix indicatif : 2.17 €
POIGNEE Froid PORTE GRISE décompression 400MM entraxe 370mm
POIGNEE Froid PORTE GRISE décompression 400MM entraxe 370mm
Position : 630
Prix indicatif : 51.16 €

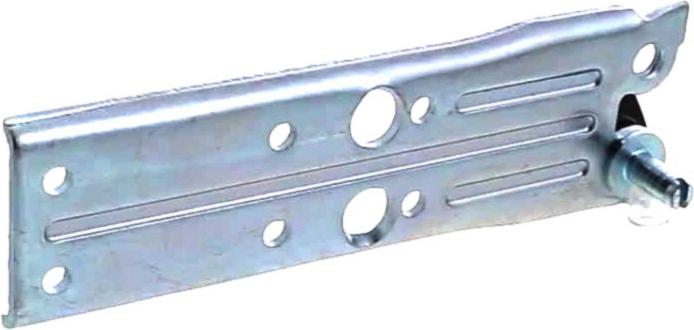

CHARNIERE Froid Inférieur 373
CHARNIERE Froid Inférieur 373
Position : 641
Prix indicatif : 15.72 €

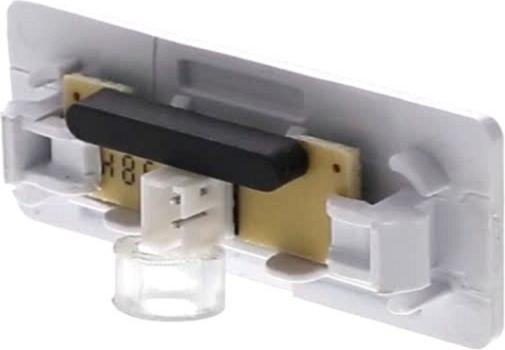

Interrupteur Froid PLATINE ILS 643 SW RV2
Interrupteur Froid PLATINE ILS 643 SW RV2
Position : 654
Prix indicatif : 23.97 €
CACHE Froid GRIS
CACHE Froid GRIS
Position : 700
Prix indicatif : 3.71 €
AIMANT Froid 40*25*10
AIMANT Froid 40*25*10
Position : 701
Prix indicatif : 11.41 €
RAIL Froid GAUCHE 453 Blanc VBE6474L453SOL 99613194
RAIL Froid GAUCHE 453 Blanc VBE6474L453SOL 99613194
Position : 726
Prix indicatif : 14.24 €
RAIL Froid 453 GAUCHE
RAIL Froid 453 GAUCHE
Position : 726
Prix indicatif : 9.3 €
RAIL Froid DROIT 453 Blanc VBE6474R453SAG 99613194
RAIL Froid DROIT 453 Blanc VBE6474R453SAG 99613194
Position : 727
Prix indicatif : 13.85 €
RAIL Froid 453 DROIT
RAIL Froid 453 DROIT
Position : 727
Prix indicatif : 8.81 €
TRAPPE Froid REGLAGE SW
TRAPPE Froid REGLAGE SW
Position : 732
Prix indicatif : 9.5 €

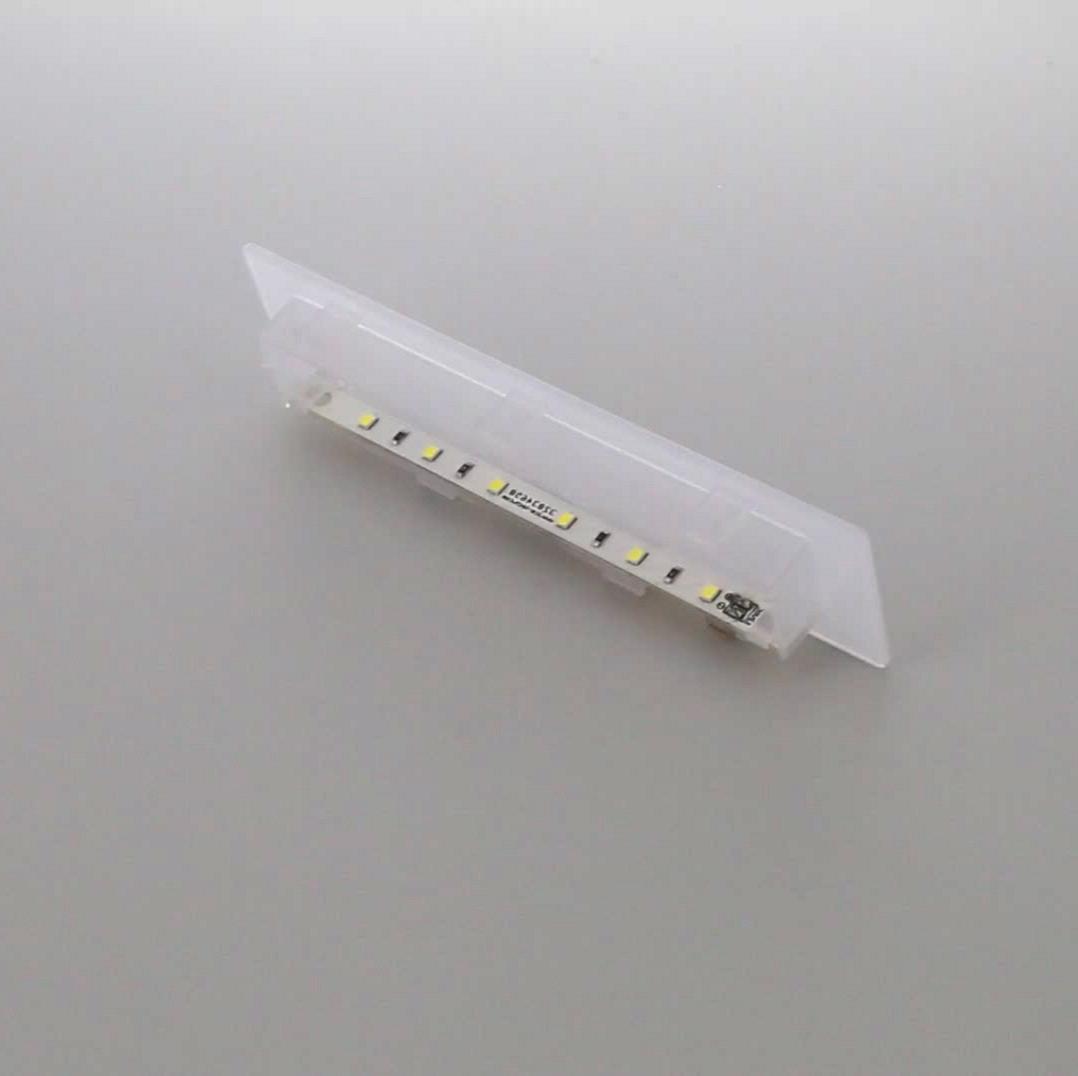

PLAFONNIER Froid OPAQUE + 6 LEDS 12V
PLAFONNIER Froid OPAQUE + 6 LEDS 12V
Position : 735
Prix indicatif : 11.37 €
PLAFONNIER Froid LED 319 OPAQUE
PLAFONNIER Froid LED 319 OPAQUE
Position : 737
Prix indicatif : 13.12 €
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
Position : 738
Prix indicatif : 11.45 €
RAIL Froid GAUCHE 373 VBE6245 1 99621922
RAIL Froid GAUCHE 373 VBE6245 1 99621922
Position : 753
Prix indicatif : 8.35 €
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
RAIL Froid DROIT 373 Blanc VBE6245 1 99621922 right
Position : 754
Prix indicatif : 9.05 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 2.31 €
