Vue éclatée réfrigérateur SABA CT6520NFIL

Name: SABA CT6520NFIL
Brand: SABA
SKU: CT6520NFIL

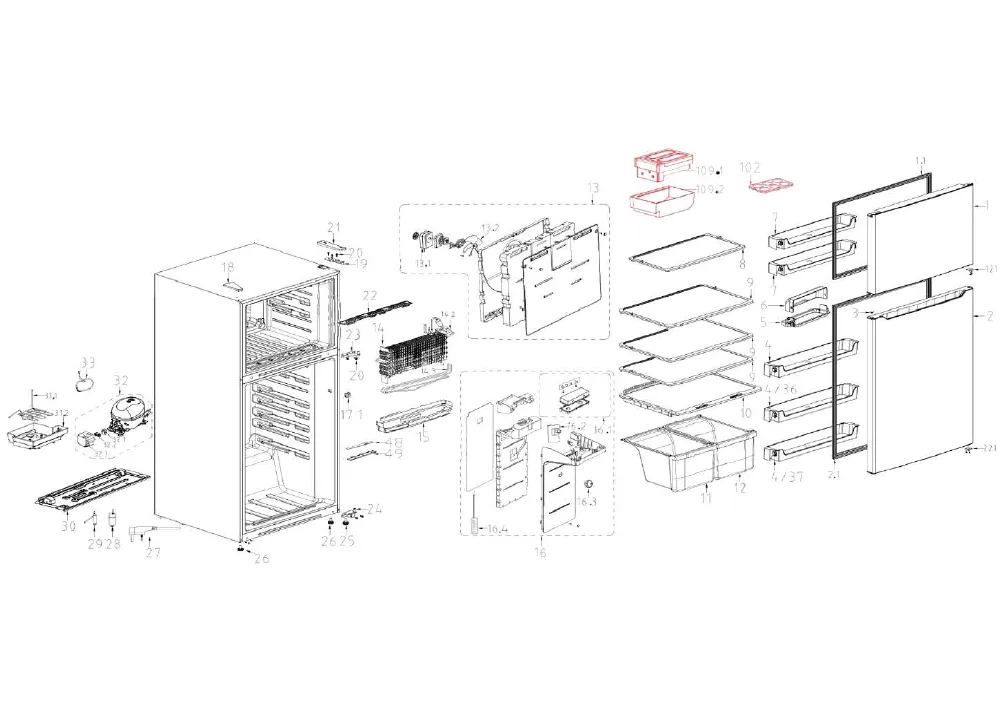

Découvrez la vue éclatée complète réfrigérateur SABA CT6520NFIL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CT6520NFIL et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée SABA CT6520NFIL référence 16 pièces détachées, dont balconnet froid, clayette froid verre, dessus froid bac legumes, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : THERMOSTAT Froid DEGIVRAGE (repère 14, 45.08 €) · CONDENSATEUR Froid 5uf FIL (repère 28, 41.32 €) · RELAIS Froid DEMARRAGE QP2-15C A 3 COSSES (repère 32, 24.89 €) · RELAIS Froid KLIXON DRB22T61A1 (repère 32, 26.4 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid TEMPERATURE E308242 80°C 300V (26 €) · THERMOSTAT Froid DEGIVRAGE (repère 14, 45.08 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CACHE Froid CHARNIERE GRISE (repère 18, 5.63 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid DEGIVRAGE (repère 14, 45.08 €) · CONDENSATEUR Froid 5uf FIL (repère 28, 41.32 €) · RELAIS Froid KLIXON DRB22T61A1 (repère 32, 26.4 €)
