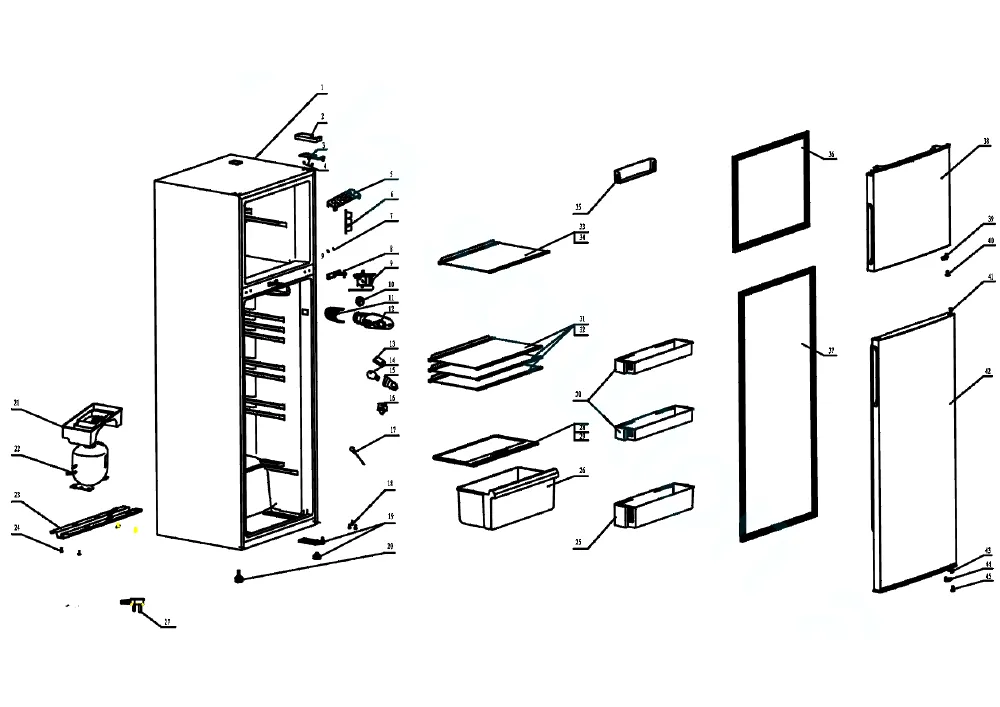

Vue éclatée réfrigérateur SABA DP3007S

Name: SABA DP3007S
Brand: SABA
SKU: DP3007S

Découvrez la vue éclatée complète réfrigérateur SABA DP3007S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA DP3007S et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée SABA DP3007S référence 20 pièces détachées, dont charniere froid supérieur droite, bac froid glacons 150*66, charniere froid centrale, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

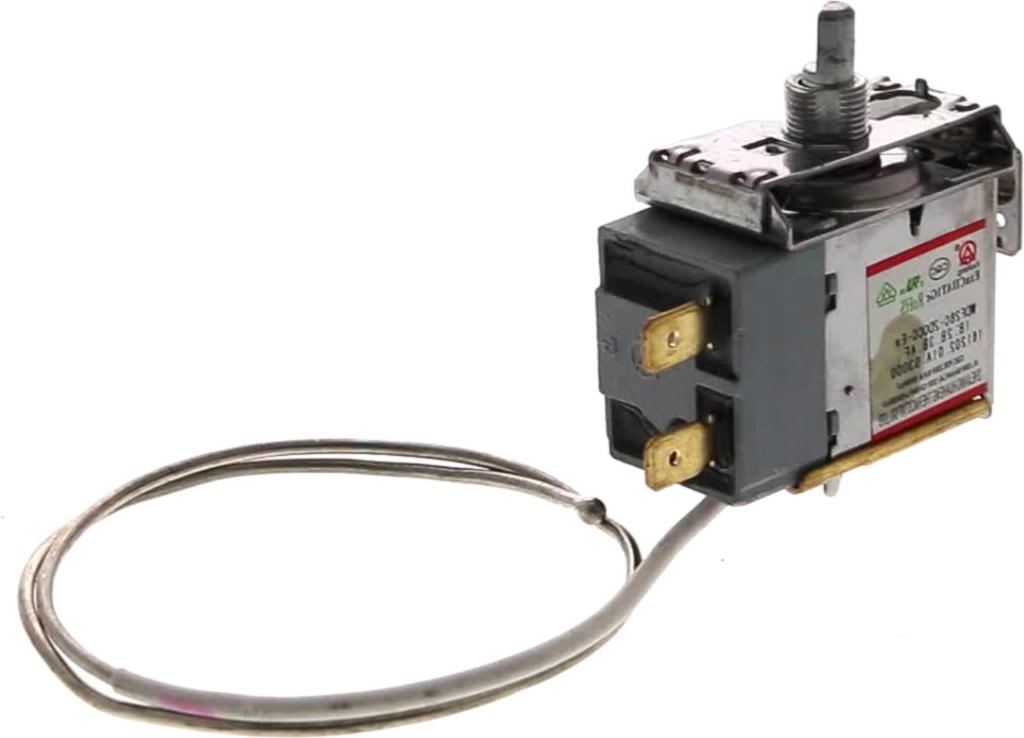

Sur cette vue : THERMOSTAT Froid (repère 9, 45.75 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

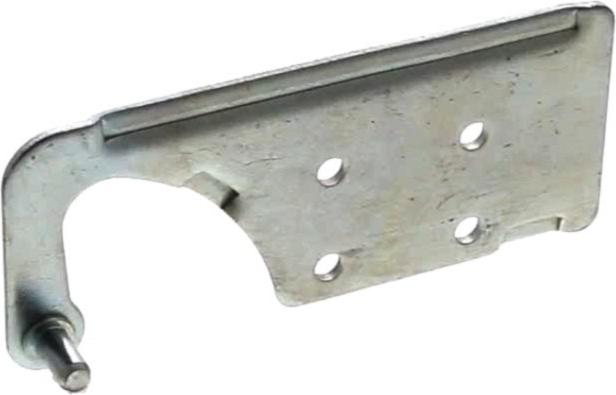

Sur cette vue : CHARNIERE Froid Supérieur DROITE (repère 3, 22.44 €) · CHARNIERE Froid CENTRALE (repère 8, 14.37 €) · Interrupteur Froid PORTE (repère 16, 14.55 €) · JOINT Froid PORTE Congélateur 570*450 (repère 36, 74.47 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid (repère 9, 45.75 €) · JOINT Froid PORTE Congélateur 570*450 (repère 36, 74.47 €) · JOINT Froid PORTE Réfrigérateur 1075*575 (repère 37, 42.96 €)
