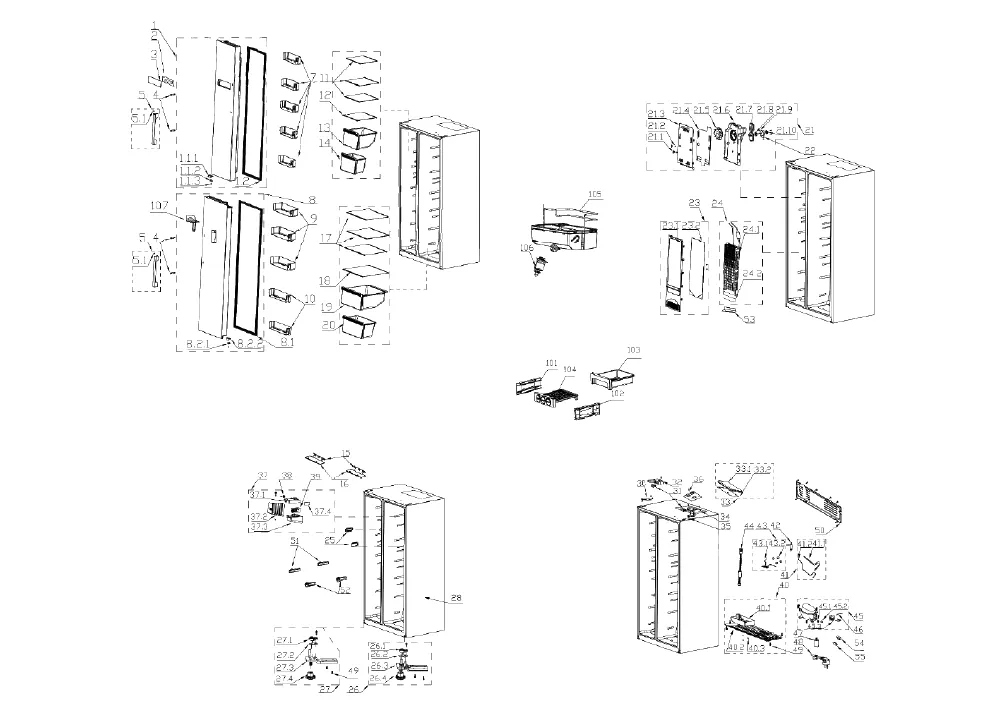

Vue éclatée réfrigérateur SABA SBS525WDIL
Découvrez la vue éclatée complète réfrigérateur SABA SBS525WDIL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA SBS525WDIL et éviter les pannes imprévues. 49 pièces référencées.

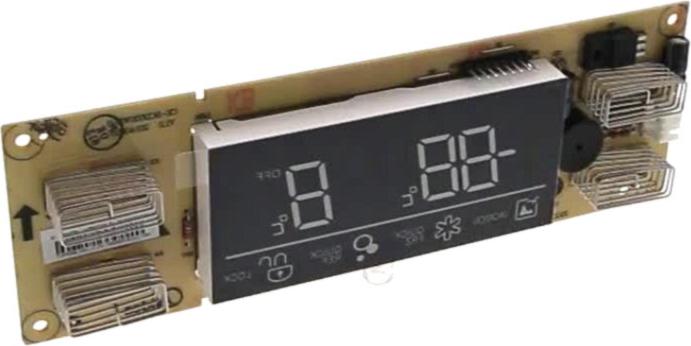

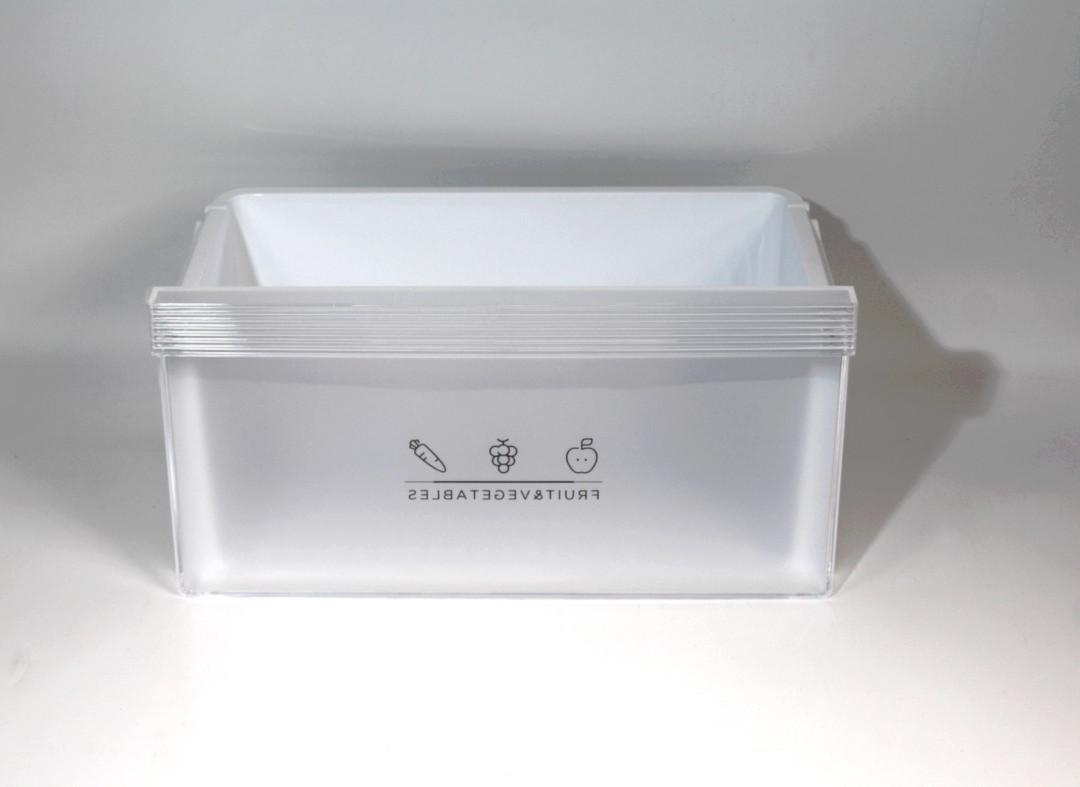

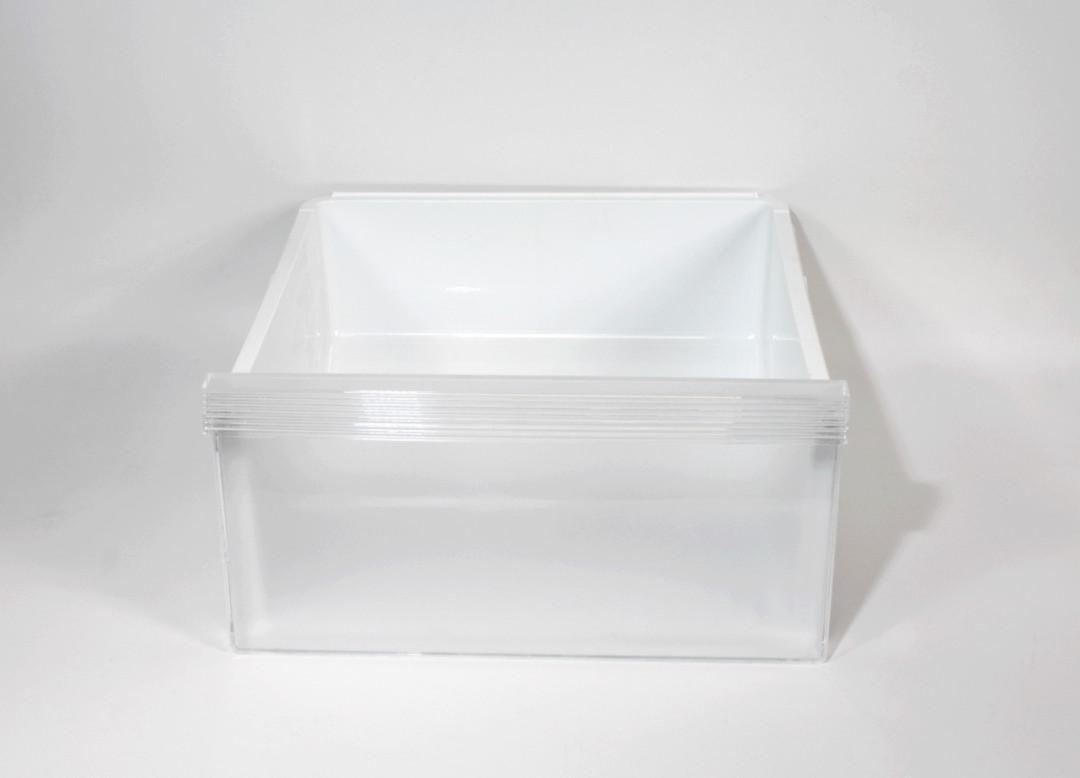

Cette vue éclatée SABA SBS525WDIL référence 49 pièces détachées, dont joint froid porte congélateur 1625*375, platine froid affichage, porte froid réfrigérateur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RELAIS Froid DEMARRAGE QP2-15C A 3 COSSES (repère 45, 24.8 €) · RELAIS Froid KLIXON DRB22T61A1 (repère 45, 30.06 €) · CONDENSATEUR Froid 5uf FIL (repère 47, 37.31 €) · GRILLE Froid COMPRESSEUR (repère 50, 57.35 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

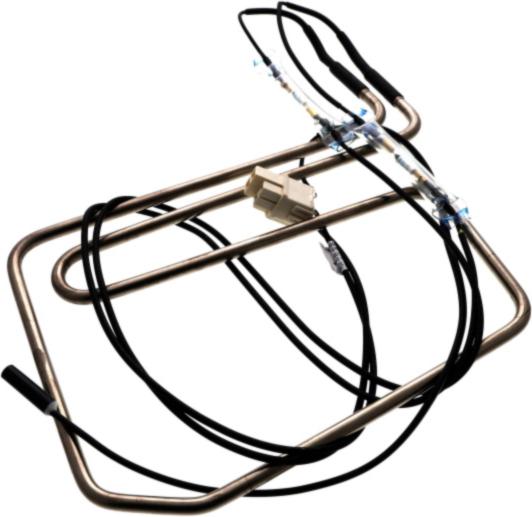

Sur cette vue : SONDE Froid TEMPERATURE E308242 80°C 300V (27.83 €) · TURBINE Froid VENTILATEUR (repère 21, 15.52 €) · MOTEUR Froid VENTILATEUR 12V (repère 22, 30.78 €) · Résistance Froid DEGIVRAGE 240w +SONDE+FUSIBLE TCRGQ-02 JRQ-0063 (repère 24, 49.88 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 21, 15.52 €) · MOTEUR Froid VENTILATEUR 12V (repère 22, 30.78 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid PORTE Congélateur 1625*375 (repère 1, 122.88 €) · POIGNEE Froid PORTE ALU 755MM (entraxe 663MM) (repère 5, 128.19 €) · JOINT Froid PORTE REFRIGERATEUR 1636*460 GRIS (repère 8, 72.48 €) · PORTE Froid Réfrigérateur (repère 8, 327.61 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE Congélateur 1625*375 (repère 1, 122.88 €) · JOINT Froid PORTE REFRIGERATEUR 1636*460 GRIS (repère 8, 72.48 €) · Résistance Froid DEGIVRAGE 240w +SONDE+FUSIBLE TCRGQ-02 JRQ-0063 (repère 24, 49.88 €) · JOINT Froid ISOLANT (repère 37, 31.88 €) · RELAIS Froid KLIXON DRB22T61A1 (repère 45, 30.06 €) · CONDENSATEUR Froid 5uf FIL (repère 47, 37.31 €) · JOINT Froid VANNE (repère 106, 9.17 €)
