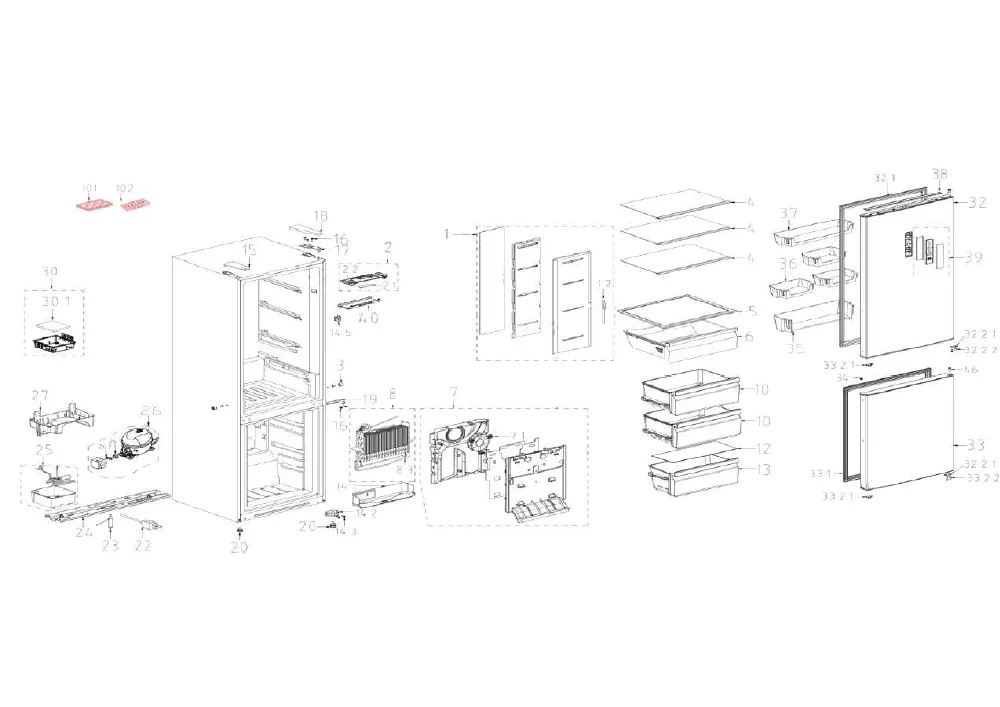

Vue éclatée réfrigérateur SABA CB3020NFDK
Découvrez la vue éclatée complète réfrigérateur SABA CB3020NFDK, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB3020NFDK et éviter les pannes imprévues. 32 pièces référencées.

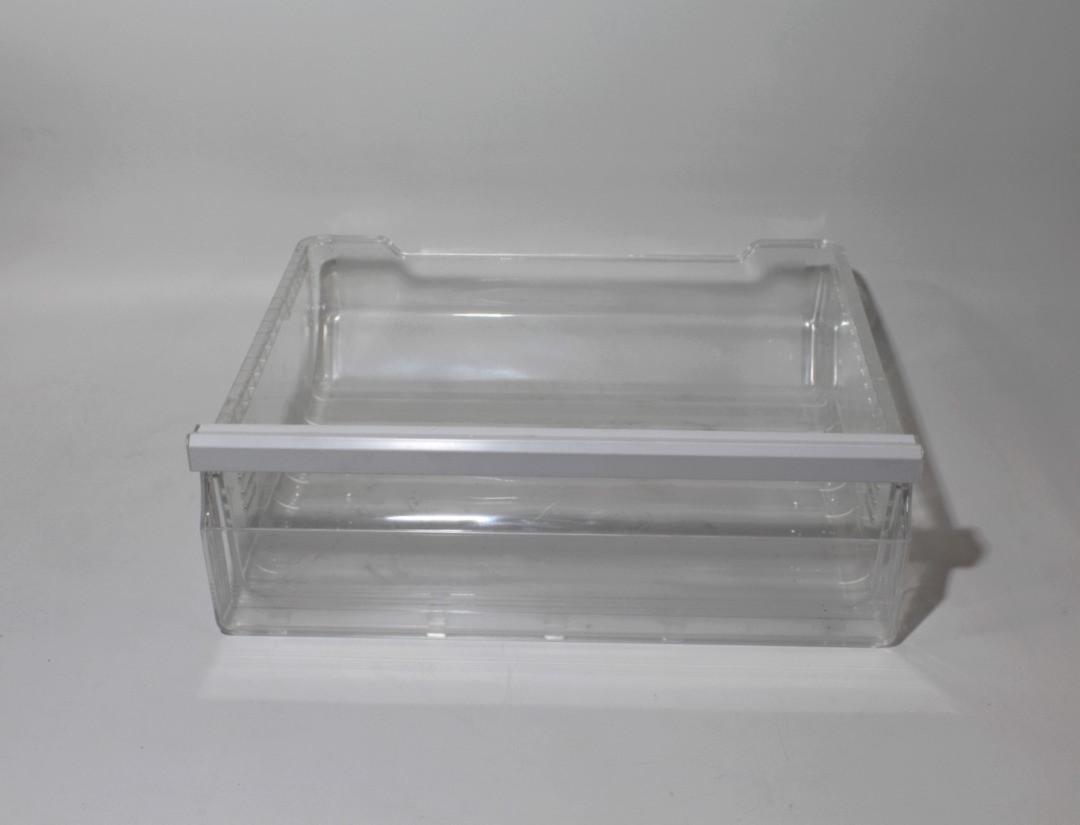

Cette vue éclatée SABA CB3020NFDK référence 32 pièces détachées, dont sonde froid, platine froid led, roue froid bac a legumes, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

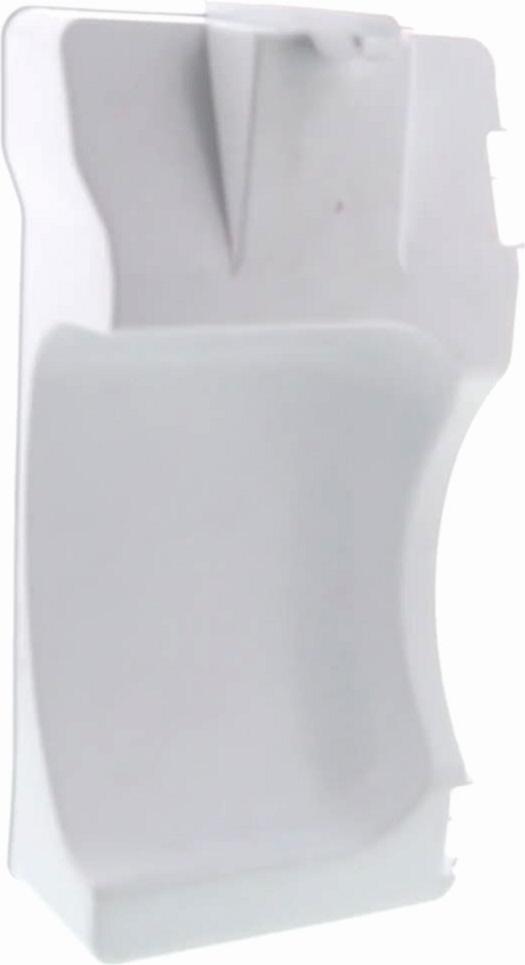

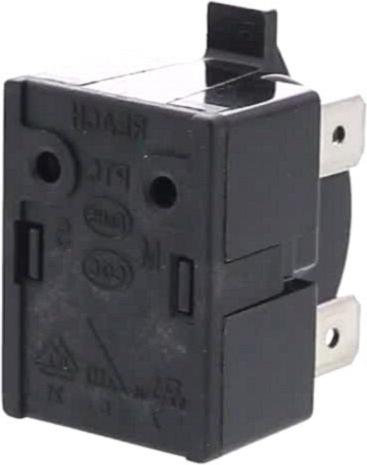

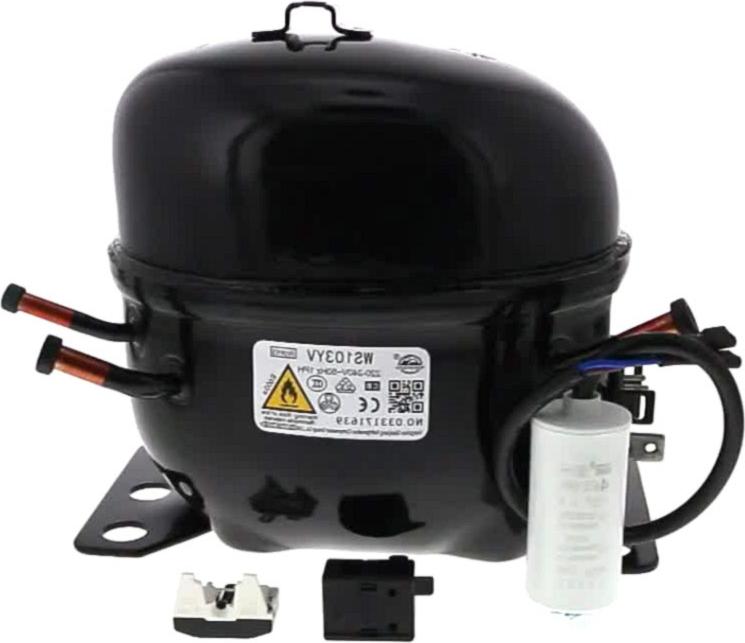

Sur cette vue : RELAIS Froid DEMARRAGE QPE2-A15MD3 3 COSSES (repère 26, 14.74 €) · COMPRESSEUR Froid HYB60MHU R600 + CONDO WS103YV (repère 26, 127.84 €) · RELAIS Froid KLIXON DRB19T61A1 (repère 26, 27.92 €) · BAC Froid COMPRESSEUR 50112321002G (repère 27, 20.24 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

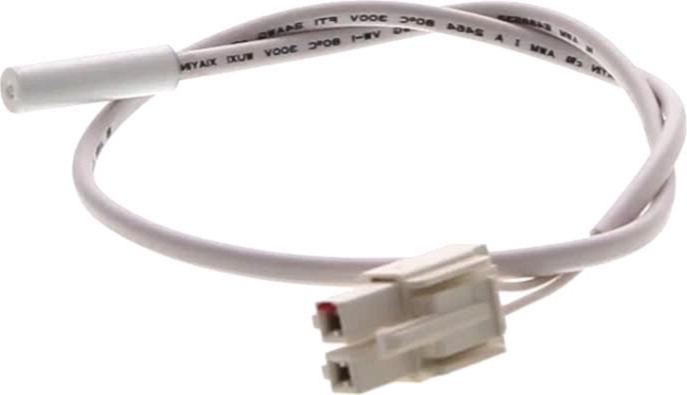

Sur cette vue : SONDE Froid (repère 1, 30.36 €) · SONDE Froid TEMPERATURE E308242 80°C 300V (repère 8, 24.21 €) · RESISTANCE Froid DEGIVRAGE + SONDE + FUSIBLE (repère 8, 75.51 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid Ventilation Evaporateur 12V GW12EMS1CB 52Z20 (repère 7, 89.29 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur (repère 14, 25.71 €) · VIS Froid CHARNIERE (repère 16, 3.83 €) · CHARNIERE Froid SUPERIEURE (repère 17, 18.68 €) · CHARNIERE Froid CENTRALE (repère 19, 15.45 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
RESISTANCE Froid DEGIVRAGE + SONDE + FUSIBLE (repère 8, 75.51 €) · RELAIS Froid KLIXON DRB19T61A1 (repère 26, 27.92 €) · JOINT Froid PORTRE Réfrigérateur NOIR (repère 32, 99.78 €)
