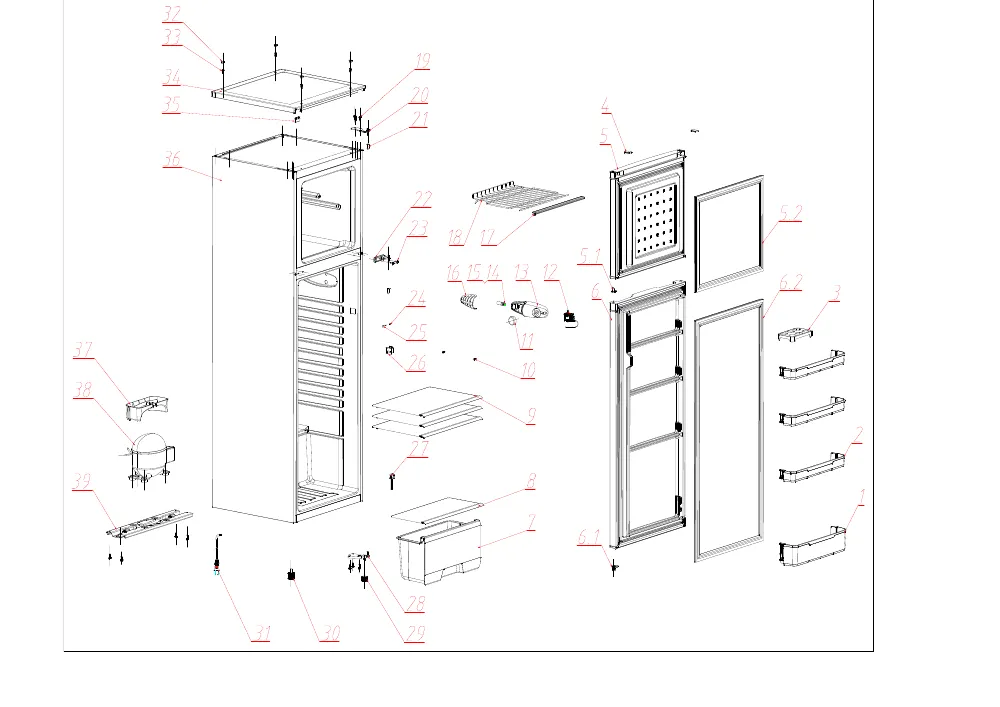

Vue éclatée réfrigérateur SABA DP265X 559871

Name: SABA DP265X 559871
Brand: SABA
SKU: DP265X 559871

Découvrez la vue éclatée complète réfrigérateur SABA DP265X 559871, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA DP265X 559871 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée SABA DP265X 559871 référence 22 pièces détachées, dont balconnet froid bouteilles, joint froid porte congélateur 518*400, joint froid porte réfrigérateur 1130*520, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

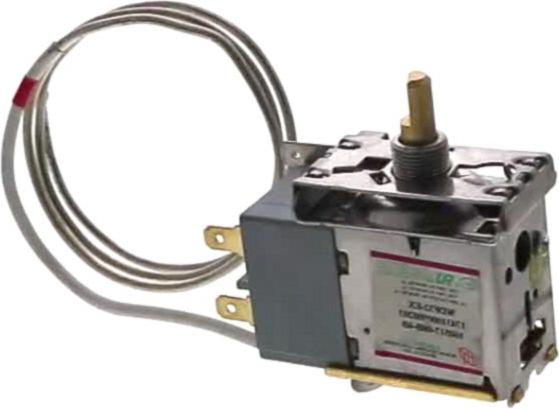

Sur cette vue : MANETTE Froid THERMOSTAT (repère 11, 8.69 €) · THERMOSTAT Froid WDF32-EX BULBE 580MM (repère 12, 45.54 €) · BOITE Froid THERMOSTAT (repère 13, 14.92 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Congélateur 518*400 (repère 5, 65.76 €) · JOINT Froid PORTE Réfrigérateur 1130*520 (repère 6, 78.31 €) · ARRET DE PORTE (repère 6, 6.19 €) · AXE Froid CHARNIERE (repère 21, 9.92 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Congélateur 518*400 (repère 5, 65.76 €) · JOINT Froid PORTE Réfrigérateur 1130*520 (repère 6, 78.31 €) · MANETTE Froid THERMOSTAT (repère 11, 8.69 €) · THERMOSTAT Froid WDF32-EX BULBE 580MM (repère 12, 45.54 €) · BOITE Froid THERMOSTAT (repère 13, 14.92 €)
