Vue éclatée réfrigérateur SABA CB274NFS 713912

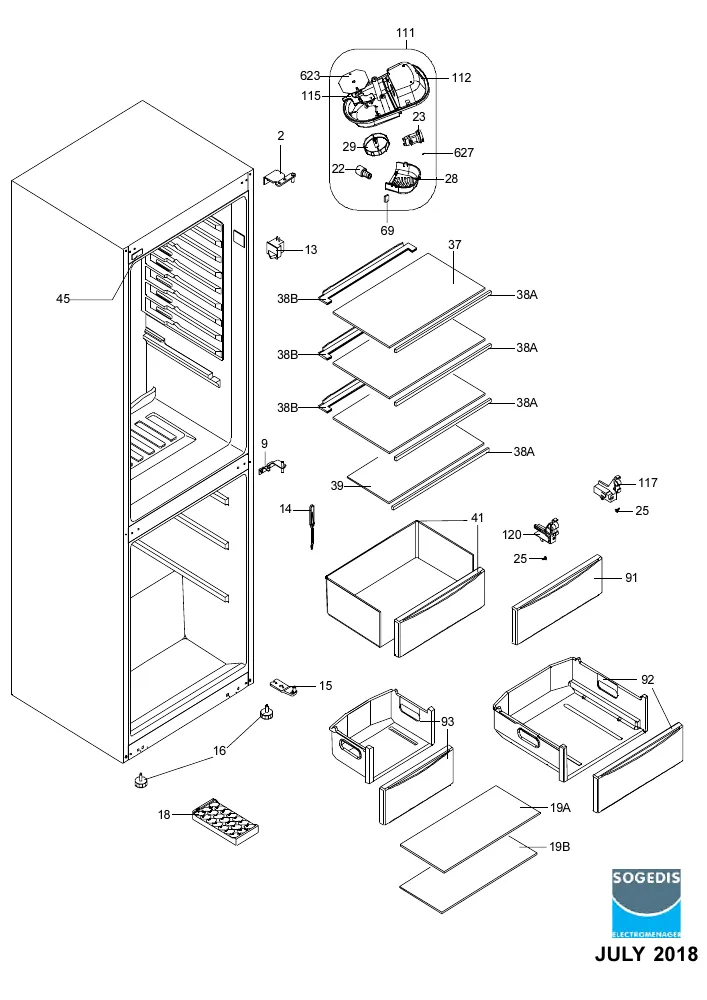

Découvrez la vue éclatée complète réfrigérateur SABA CB274NFS 713912, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB274NFS 713912 et éviter les pannes imprévues. 81 pièces référencées.
Cette vue éclatée SABA CB274NFS 713912 référence 81 pièces détachées, dont indicateur froid zone 0-4°c, rondelle froid blanc epaisseur 0.7mm, notice froid utilisation, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

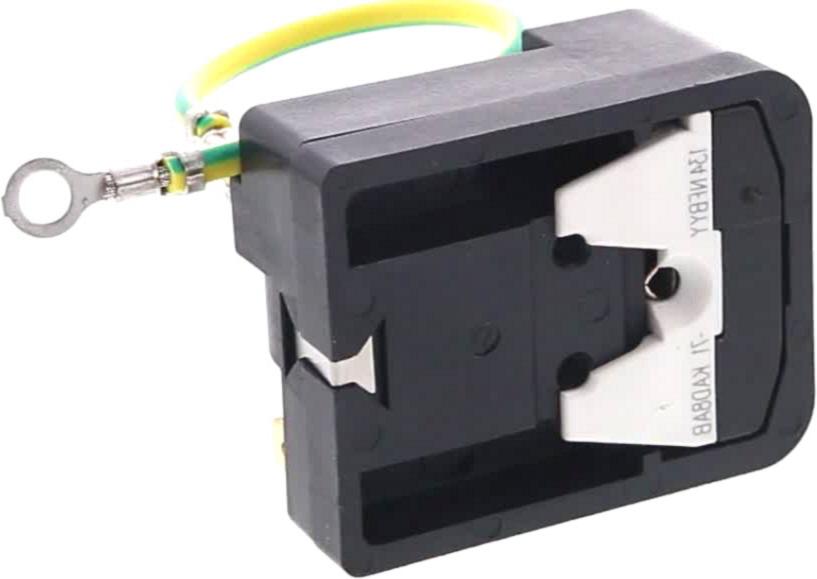

Sur cette vue : MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.53 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.47 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 9.14 €) · RELAIS Froid Démarrage+thermique MH1090Y (repère 211, 27.82 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

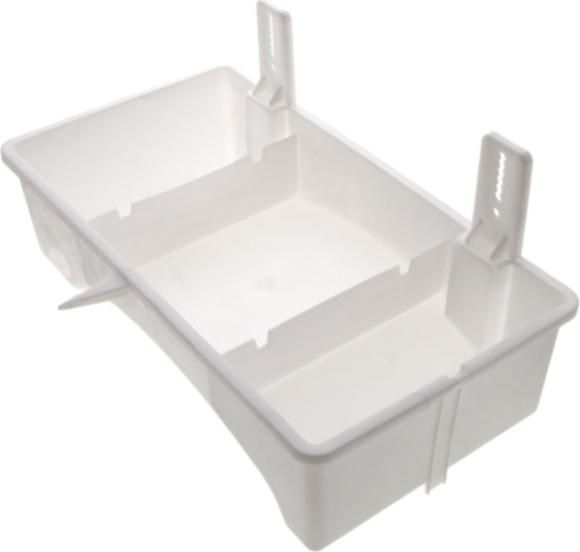

Sur cette vue : TIGE Froid CANAL DEGIVRAGE SW VBE0064 (repère 14, 5.87 €) · BAC Froid DEGIVRAGE 345 SW VBE0092 (repère 214, 16.38 €) · BAC Froid DEGIVRAGE 345 H=75mm (repère 214, 21.39 €) · TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 10.91 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW (repère 409, 10.91 €) · Couvercle Froid MOTEUR Ventilation Congélateur VBE2025 (repère 411, 15.26 €) · SUPPORT Froid ARRIERE MOTEUR VENTILATION (repère 412, 12.66 €) · MOTEUR Froid VENTILATEUR Congélateur 463 IS-5209VTH-5 (repère 413, 28.49 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur METAL SLIM (repère 2, 14.92 €) · VIS Froid FIXE SUPPORT Charnière Supérieur (repère 5, 2.42 €) · VIS Froid CHARNIERES Supérieur M5*16 (repère 7, 2.18 €) · CHARNIERE Froid CENTRALE 260 (repère 9, 10.42 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

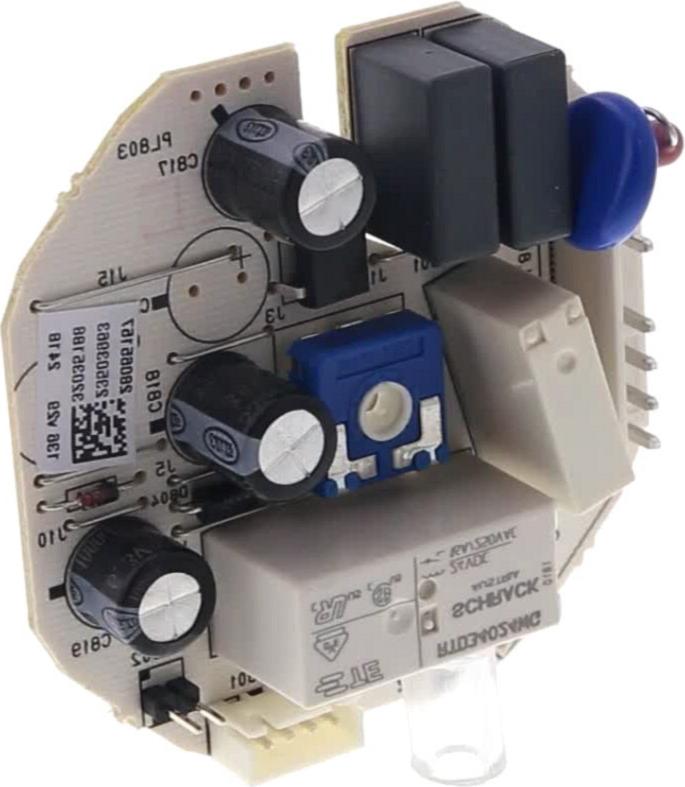

MANETTE Froid THERMOSTAT 319 SW (repère 29, 11.53 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 69, 2.47 €) · SUPPORT Froid THERMOSTAT VBE4149 (repère 115, 9.14 €) · CONDENSATEUR Froid 2UF fils cosses 6.3 (repère 212, 17.6 €) · THERMOSTAT Froid BI-METAL (repère 402, 22.6 €) · FUSIBLE Froid THERMIQUE (repère 499, 18.31 €) · PLATINE Froid Thermostat (repère 623, 66.9 €) · AXE Froid MANETTE Thermostat (repère 627, 3.08 €)
