Vue éclatée réfrigérateur SABA CB2526GLBK 599306

Name: SABA CB2526GLBK 599306
Brand: SABA
SKU: CB2526GLBK 599306

Découvrez la vue éclatée complète réfrigérateur SABA CB2526GLBK 599306, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB2526GLBK 599306 et éviter les pannes imprévues. 24 pièces référencées.

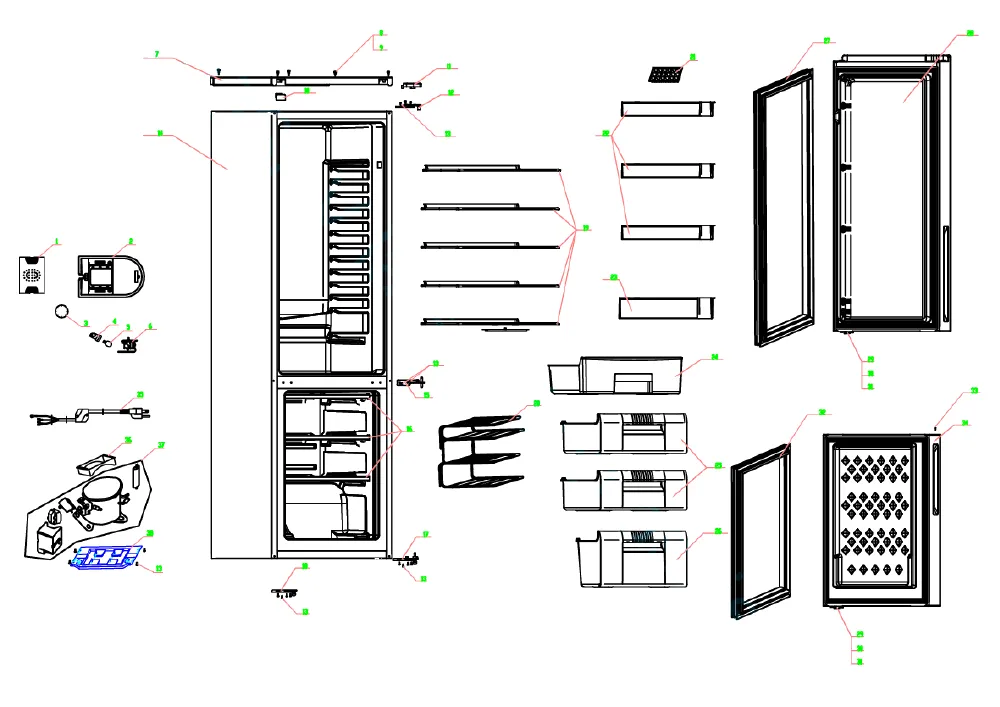

Cette vue éclatée SABA CB2526GLBK 599306 référence 24 pièces détachées, dont interrupteur froid porte, plafonnier froid, boitier froid thermostat, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BOITIER Froid THERMOSTAT (repère 2, 21.91 €) · THERMOSTAT Froid WDF26C-EX Q/MLKT-216 LG BULBE 510MM (repère 6, 46.73 €) · BAC Froid COMPRESSEUR (repère 36, 12.31 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

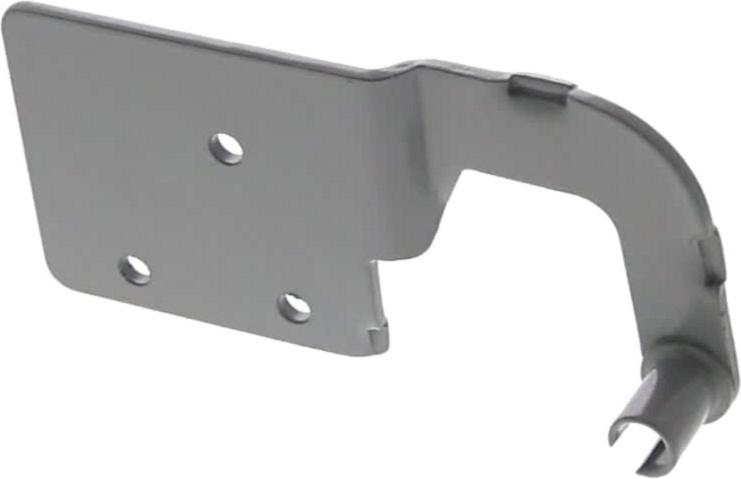

Sur cette vue : Interrupteur Froid PORTE (14.84 €) · CHARNIERE Froid Supérieur GAUCHE (repère 12) · CHARNIERE Froid Supérieur DROITE (repère 12, 22.54 €) · CHARNIERE Froid Inférieur DROITE (repère 17, 21.6 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

BOITIER Froid THERMOSTAT (repère 2, 21.91 €) · THERMOSTAT Froid WDF26C-EX Q/MLKT-216 LG BULBE 510MM (repère 6, 46.73 €) · JOINT Froid PORTE Réfrigérateur (repère 27, 53.78 €) · JOINT Froid PORTE Congélateur (repère 32, 39.96 €)
