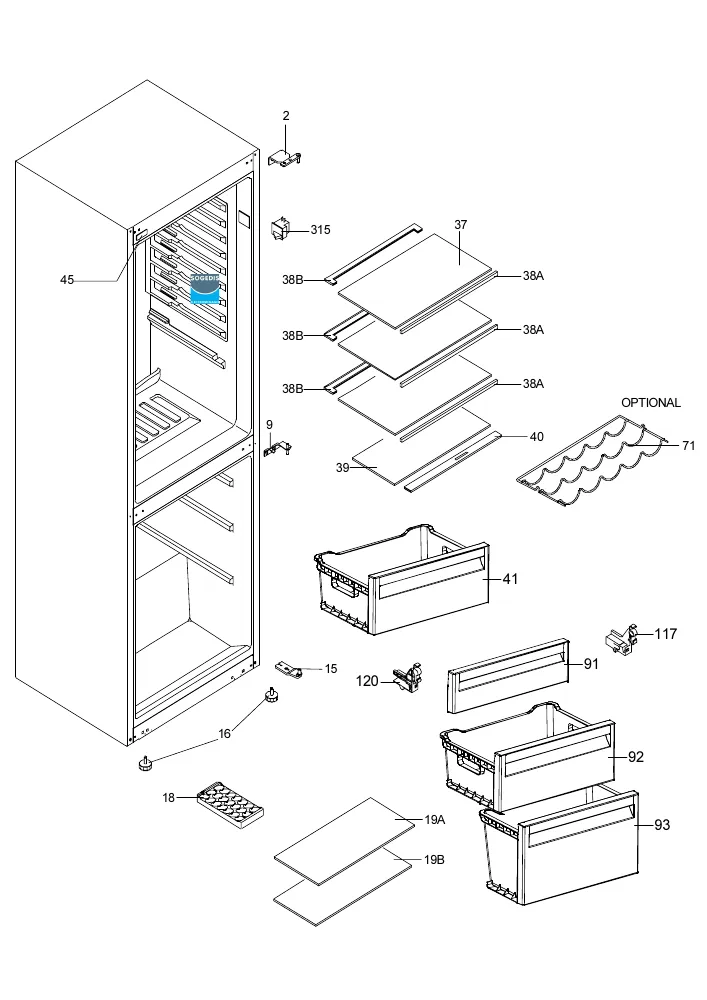

Vue éclatée réfrigérateur SABA CB266NFWDIL

Découvrez la vue éclatée complète réfrigérateur SABA CB266NFWDIL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB266NFWDIL et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 6.02 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 4.58 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 11.04 €
CHARNIERE Froid Supérieur METAL SLIM
CHARNIERE Froid Supérieur METAL SLIM
Position : 2
Prix indicatif : 14.25 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.56 €
CHARNIERE Froid CENTRALE 260
CHARNIERE Froid CENTRALE 260
Position : 9
Prix indicatif : 11.11 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 7.29 €
CACHE Froid TROU Grand modèle GRIS BRILLANT
CACHE Froid TROU Grand modèle GRIS BRILLANT
Position : 12
Prix indicatif : 3.42 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.56 €
CHARNIERE Froid Inférieur
CHARNIERE Froid Inférieur
Position : 15
Prix indicatif : 11.72 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 9.05 €
BAC Froid GLACONS Blanc VBE6845 99613624
BAC Froid GLACONS Blanc VBE6845 99613624
Position : 18
Prix indicatif : 7.63 €
CLAYETTE Froid Congélateur Inférieur 253 403*194*3.2
CLAYETTE Froid Congélateur Inférieur 253 403*194*3.2
Position : 19
Prix indicatif : 20.2 €
CLAYETTE Froid Congélateur Supérieur 253 403*257.5*3.2
CLAYETTE Froid Congélateur Supérieur 253 403*257.5*3.2
Position : 19
Prix indicatif : 20.94 €
CLAYETTE Froid Réfrigérateur 289 442*284*3.2
CLAYETTE Froid Réfrigérateur 289 442*284*3.2
Position : 37
Prix indicatif : 23 €
ENJOLIVEUR Froid ARRIERE CLAYETTE 252 SW VBE6984 99613819
ENJOLIVEUR Froid ARRIERE CLAYETTE 252 SW VBE6984 99613819
Position : 38
Prix indicatif : 7.63 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 3951 442mm Ep7.1mm
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 3951 442mm Ep7.1mm
Position : 38
Prix indicatif : 12.05 €
DESSUS Froid BAC LEGUMES 252 442*317
DESSUS Froid BAC LEGUMES 252 442*317
Position : 39
Prix indicatif : 25.88 €
BAC Froid LEGUMES 252 TRANSPARANT GRIS VBE6982 99613817
BAC Froid LEGUMES 252 TRANSPARANT GRIS VBE6982 99613817
Position : 41
Prix indicatif : 39.61 €
CACHE Froid GRIS MOYEN VBE5915
CACHE Froid GRIS MOYEN VBE5915
Position : 45
Prix indicatif : 2.6 €
ABATTANT Froid Congélateur 252 TRANSPARENT GRIS VBE6981 99613816
ABATTANT Froid Congélateur 252 TRANSPARENT GRIS VBE6981 99613816
Position : 91
Prix indicatif : 23.14 €
TIROIR Froid CENTRAL 252 TRANSPARENT GRIS VBE6977 99613813
TIROIR Froid CENTRAL 252 TRANSPARENT GRIS VBE6977 99613813
Position : 92
Prix indicatif : 33.35 €
TIROIR Froid Inférieur 252 TRANSPARENT GRIS VBE6975 99613811
TIROIR Froid Inférieur 252 TRANSPARENT GRIS VBE6975 99613811
Position : 93
Prix indicatif : 36.79 €
CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons)
CHARNIERE Froid DROITE ABATTANT Congélateur 390 VBE2633 99613935 SAG (fixation 2 pitons)
Position : 117
Prix indicatif : 5.06 €
CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons)
CHARNIERE Froid GAUCHE ABATTANT Congélateur 390 VBE2633 99613935 SOL (fixation 2 pitons)
Position : 120
Prix indicatif : 5.99 €
VIS Froid 40*14 INOX
VIS Froid 40*14 INOX
Position : 131
Prix indicatif : 2.51 €
DOUILLE Froid Charnière GRIS CLAIR 345P
DOUILLE Froid Charnière GRIS CLAIR 345P
Position : 151
Prix indicatif : 5.82 €
CACHE Froid TROU GRIS
CACHE Froid TROU GRIS
Position : 152
Prix indicatif : 3.25 €
Porte Froid Congélateur 286SLOOK-BND
Porte Froid Congélateur 286SLOOK-BND
Position : 153
Prix indicatif : 124.34 €
MARQUE Froid SABA
MARQUE Froid SABA
Position : 154
Prix indicatif : 18.89 €
Porte Froid Réfrigérateur 286S-BND
Porte Froid Réfrigérateur 286S-BND
Position : 155
Prix indicatif : 208.14 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.65 €
CACHE Froid VIS BANDEAU GRIS ARGENT
CACHE Froid VIS BANDEAU GRIS ARGENT
Position : 164
Prix indicatif : 2.33 €
CACHE Froid DROIT 260WH VBE2438 4
CACHE Froid DROIT 260WH VBE2438 4
Position : 165
Prix indicatif : 13.85 €
CACHE Froid GAUCHE 260WH VBE2438 3
CACHE Froid GAUCHE 260WH VBE2438 3
Position : 166
Prix indicatif : 12.71 €
BUTEE Froid PORTE Droit OU Gauche
BUTEE Froid PORTE Droit OU Gauche
Position : 168
Prix indicatif : 5.78 €
BALCONNET Froid CENTRAL OU Supérieur 319ERA TRANSPARENT GRIS VBE6341
BALCONNET Froid CENTRAL OU Supérieur 319ERA TRANSPARENT GRIS VBE6341
Position : 175
Prix indicatif : 22.54 €
BALCONNET Froid BOUTEILLES 319ERA TRANSPARENT GRIS VBE6342
BALCONNET Froid BOUTEILLES 319ERA TRANSPARENT GRIS VBE6342
Position : 177
Prix indicatif : 29.12 €
PLATINE Froid DISPLAY
PLATINE Froid DISPLAY
Position : 200
Prix indicatif : 60.91 €
CONDENSEUR Froid 54cm 16 905*430
CONDENSEUR Froid 54cm 16 905*430
Position : 201
Prix indicatif : 72.48 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 4.88 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.71 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.59 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 18.12 €
RELAIS Froid Démarrage+thermique MH1090Y
RELAIS Froid Démarrage+thermique MH1090Y
Position : 211
Prix indicatif : 30.51 €
CONDENSATEUR Froid 2UF fils cosses 6.3
CONDENSATEUR Froid 2UF fils cosses 6.3
Position : 212
Prix indicatif : 20.07 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.18 €
BAC Froid DEGIVRAGE 345 H=75mm
BAC Froid DEGIVRAGE 345 H=75mm
Position : 214
Prix indicatif : 23.02 €
BAC Froid EAU DEGIVRAGE + RESISTANCE SW
BAC Froid EAU DEGIVRAGE + RESISTANCE SW
Position : 214
Prix indicatif : 28.44 €
DESHYDRATEUR Froid 5.5G
DESHYDRATEUR Froid 5.5G
Position : 215
Prix indicatif : 11.74 €
SUPPORT Froid COMPRESSEUR 3200
SUPPORT Froid COMPRESSEUR 3200
Position : 216
Prix indicatif : 8.99 €
COMPRESSEUR Froid MH1090Y (sans attache sur compresseur)
COMPRESSEUR Froid MH1090Y (sans attache sur compresseur)
Position : 217
Prix indicatif : 120.68 €
SUPPORT Froid COMPRESSEUR 530*95
SUPPORT Froid COMPRESSEUR 530*95
Position : 218
Prix indicatif : 29.49 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 6.83 €
PLATINE Froid ARRIERE BDA02 373M 23302995
PLATINE Froid ARRIERE BDA02 373M 23302995
Position : 237
Prix indicatif : 93.03 €
PROTECTION Froid MODULE ARRIERE 3663E VBE5306 99606070
PROTECTION Froid MODULE ARRIERE 3663E VBE5306 99606070
Position : 244
Prix indicatif : 17.86 €
Interrupteur Froid LUMIERE 4 COSSES
Interrupteur Froid LUMIERE 4 COSSES
Position : 315
Prix indicatif : 25.29 €
Evaporateur Froid 253
Evaporateur Froid 253
Position : 401
Prix indicatif : 94.89 €
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 9.8 €
CLIPS Froid TURBINE Ventilation Congélateur
CLIPS Froid TURBINE Ventilation Congélateur
Position : 410
Prix indicatif : 2.22 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2025
Couvercle Froid MOTEUR Ventilation Congélateur VBE2025
Position : 411
Prix indicatif : 15.58 €
SUPPORT Froid ARRIERE MOTEUR VENTILATION
SUPPORT Froid ARRIERE MOTEUR VENTILATION
Position : 412
Prix indicatif : 12.66 €
MOTEUR Froid Ventilation Congélateur 4,5W B2539-YJ044AS04B
MOTEUR Froid Ventilation Congélateur 4,5W B2539-YJ044AS04B
Position : 413
Prix indicatif : 30.86 €
FOND Froid Congélateur 253 SW
FOND Froid Congélateur 253 SW
Position : 415
Prix indicatif : 33.84 €
FOND Froid Réfrigérateur 289 COMPLET NO FROST MULTICOOLING VBE7212
FOND Froid Réfrigérateur 289 COMPLET NO FROST MULTICOOLING VBE7212
Position : 428
Prix indicatif : 60.24 €
CACHE Froid VENTILATEUR Réfrigérateur 473 SW
CACHE Froid VENTILATEUR Réfrigérateur 473 SW
Position : 430
Prix indicatif : 16.95 €
MOTEUR Froid VENTILATEUR NMB 09225SS-12K-FA
MOTEUR Froid VENTILATEUR NMB 09225SS-12K-FA
Position : 431
Prix indicatif : 51.09 €
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
SUPPORT Froid MOTEUR Ventilation Réfrigérateur 916
Position : 432
Prix indicatif : 12.42 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 19.02 €
SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm
SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm
Position : 434
Prix indicatif : 25.49 €
CACHE Froid VIS FIXATION CARTER ARRIERE
CACHE Froid VIS FIXATION CARTER ARRIERE
Position : 449
Prix indicatif : 6.97 €
VIS Froid ENJOLIVEUR DISPLAY
VIS Froid ENJOLIVEUR DISPLAY
Position : 455
Prix indicatif : 2.47 €
SONDE Froid DEGIVRAGE + FUSIBLE
SONDE Froid DEGIVRAGE + FUSIBLE
Position : 499
Prix indicatif : 27.68 €
SUPPORT Froid MOTEUR VENTILATEUR Congélateur
SUPPORT Froid MOTEUR VENTILATEUR Congélateur
Position : 500
Prix indicatif : 9.21 €
CACHE Froid TROU CENTRAL Blanc
CACHE Froid TROU CENTRAL Blanc
Position : 505
Prix indicatif : 3.57 €
RESISTANCE Froid DEGIVRAGE 120W
RESISTANCE Froid DEGIVRAGE 120W
Position : 533
Prix indicatif : 42.31 €

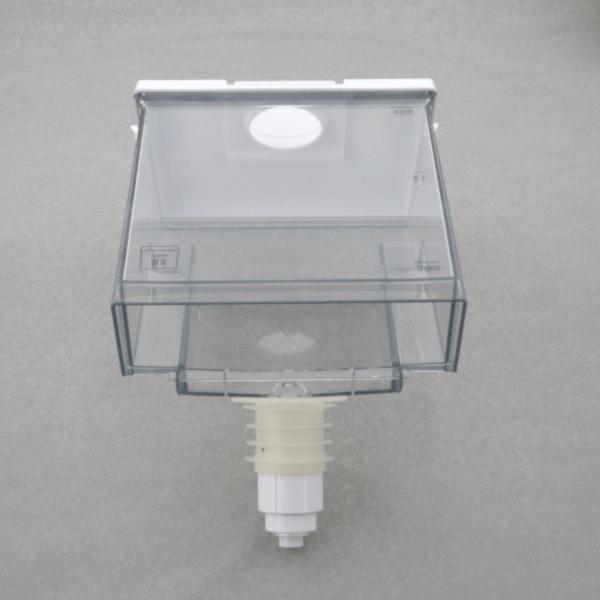

RESERVOIR Froid EAU VBE6377 99612756 TRANSPARENT BLEU
RESERVOIR Froid EAU VBE6377 99612756 TRANSPARENT BLEU
Position : 606
Prix indicatif : 31.29 €
COUVERCLE Froid VBE6765 99600364
COUVERCLE Froid VBE6765 99600364
Position : 616
Prix indicatif : 9.02 €
CACHE Froid SONDE 473 SW
CACHE Froid SONDE 473 SW
Position : 624
Prix indicatif : 7.77 €
PLAFONNIER Froid +LAME 6 LED ENSEMBLE 319 CLAIR 128*8mm 12VDC
PLAFONNIER Froid +LAME 6 LED ENSEMBLE 319 CLAIR 128*8mm 12VDC
Position : 735
Prix indicatif : 12.6 €
PLAFONNIER Froid LED 319 159*39
PLAFONNIER Froid LED 319 159*39
Position : 737
Prix indicatif : 12.16 €
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
LAMPE Froid 6 LED 128*8mm 12VDC BDL3 150lm 6500K
Position : 738
Prix indicatif : 11.32 €

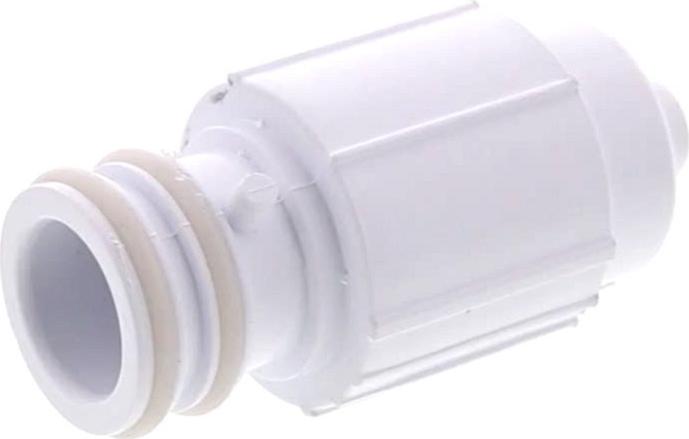

ROBINET Froid DISTRIBUTEUR
ROBINET Froid DISTRIBUTEUR
Position : 758
Prix indicatif : 31.1 €
LEVIER Froid DISTRIBUTEUR VBE6376+ ENJOLIVEUR GRISVBE6375
LEVIER Froid DISTRIBUTEUR VBE6376+ ENJOLIVEUR GRISVBE6375
Position : 764
Prix indicatif : 28.44 €
LEVIER Froid POUSSOIR DISTRIBUTEUR VBE6376 99612755
LEVIER Froid POUSSOIR DISTRIBUTEUR VBE6376 99612755
Position : 766
Prix indicatif : 12.12 €
PROTECTION Froid VENTILATEUR 5661
PROTECTION Froid VENTILATEUR 5661
Position : 804
Prix indicatif : 29.93 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 7.4 €
