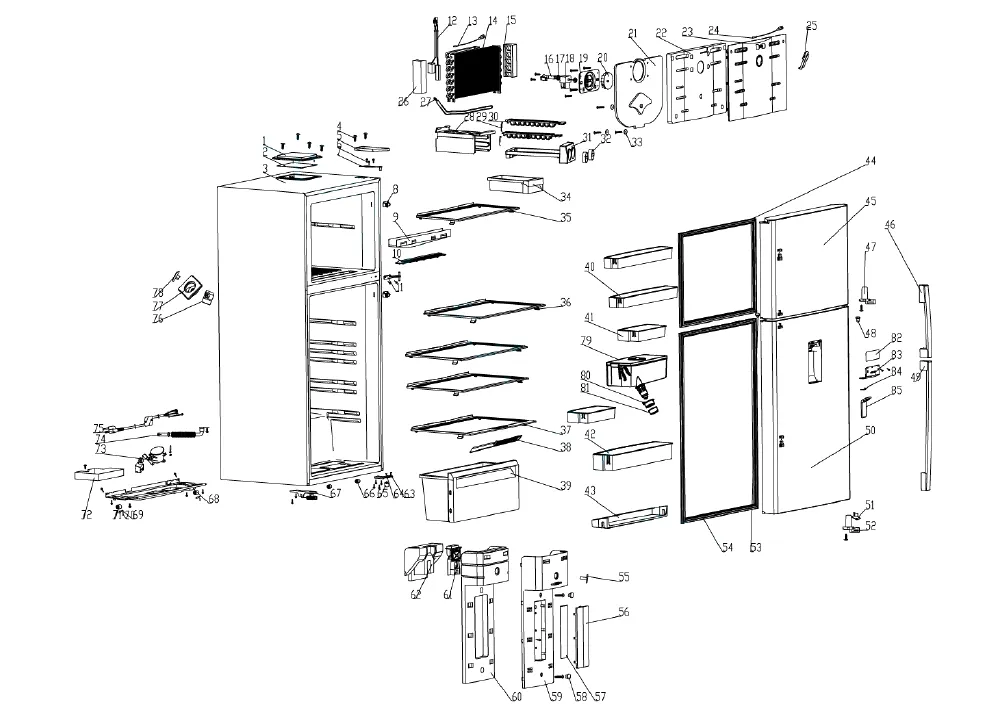

Vue éclatée réfrigérateur SABA DP3716NFWDIX 615474

Name: SABA DP3716NFWDIX 615474
Brand: SABA
SKU: DP3716NFWDIX 615474

Découvrez la vue éclatée complète réfrigérateur SABA DP3716NFWDIX 615474, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA DP3716NFWDIX 615474 et éviter les pannes imprévues. 15 pièces référencées.

Cette vue éclatée SABA DP3716NFWDIX 615474 référence 15 pièces détachées, dont cable froid alimentation, condensateur froid 3uf 450v, joint froid porte réfrigérateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

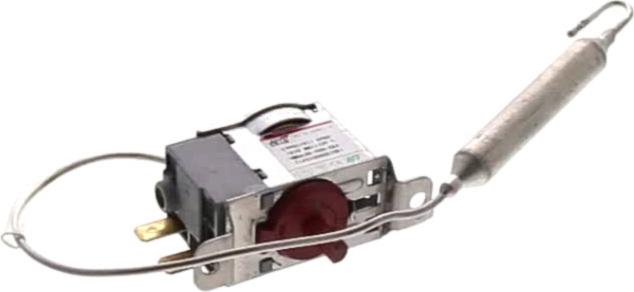

Sur cette vue : CONDENSATEUR Froid 3UF 450V (repère 7, 17.39 €) · THERMOSTAT Froid DEGIVRAGE (repère 30, 29.4 €) · THERMOSTAT Froid NWPF9K-038-025 (repère 34, 47.57 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

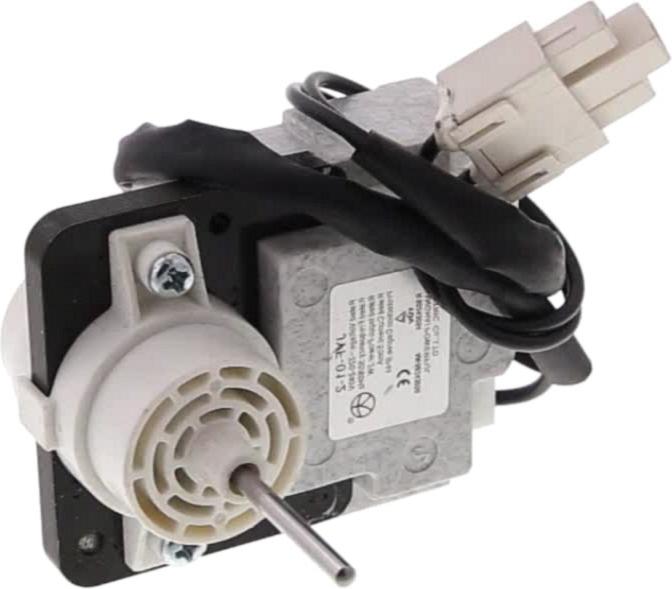

Sur cette vue : MOTEUR Froid VENTILATEUR JYF-01-2 (repère 24, 107.33 €) · SONDE Froid DEGIVRAGE + FUSIBLE 73°C (repère 30, 39.72 €) · THERMOSTAT Froid DEGIVRAGE (repère 30, 29.4 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR JYF-01-2 (repère 24, 107.33 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur (repère 18, 50.56 €) · CHARNIERE Froid SUPERIEURE (repère 38, 18.25 €) · CHARNIERE Froid CENTRALE (repère 40, 13.79 €) · CHARNIERE Froid INFERIEURE (repère 46, 14.9 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Froid 3UF 450V (repère 7, 17.39 €) · JOINT Froid PORTE Réfrigérateur (repère 18, 50.56 €) · SONDE Froid DEGIVRAGE + FUSIBLE 73°C (repère 30, 39.72 €) · THERMOSTAT Froid DEGIVRAGE (repère 30, 29.4 €) · THERMOSTAT Froid NWPF9K-038-025 (repère 34, 47.57 €)
