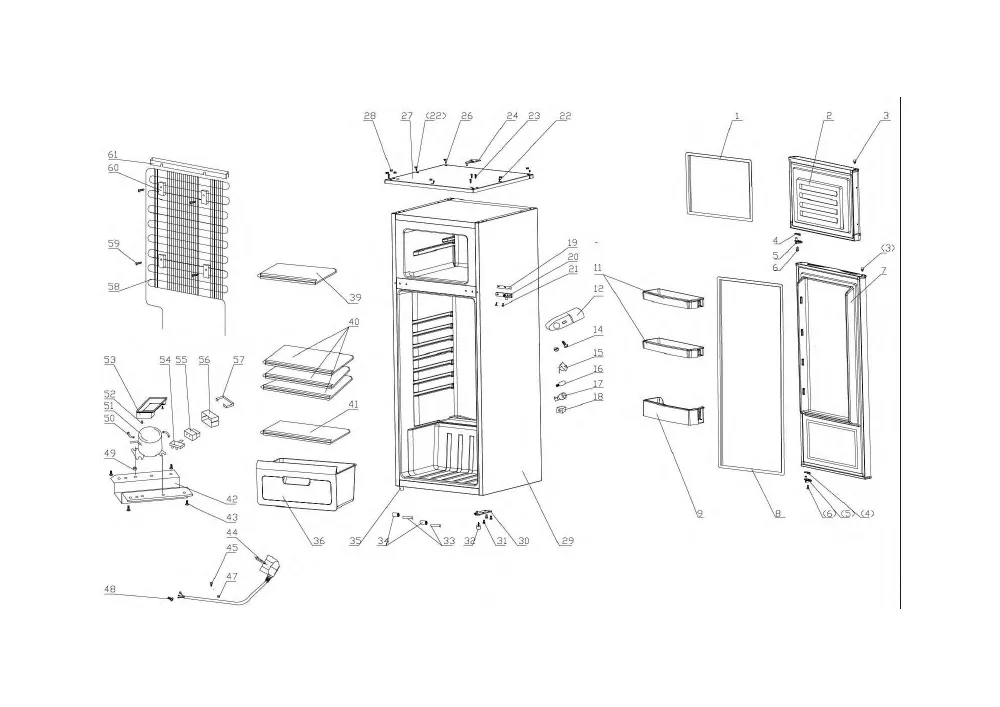

Vue éclatée réfrigérateur SABA DP2606BV 611537
Découvrez la vue éclatée complète réfrigérateur SABA DP2606BV 611537, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA DP2606BV 611537 et éviter les pannes imprévues. 20 pièces référencées.

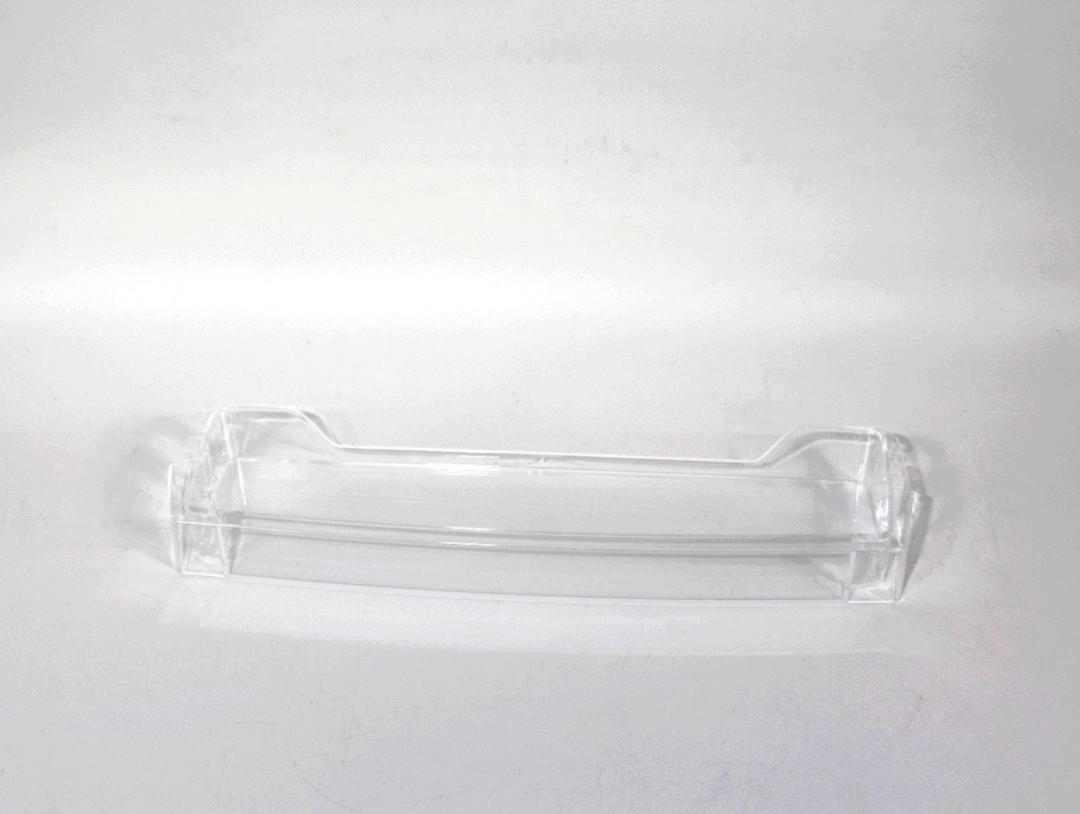

Cette vue éclatée SABA DP2606BV 611537 référence 20 pièces détachées, dont butee froid frein porte, frein froid porte bcd212h, balconnet froid central, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

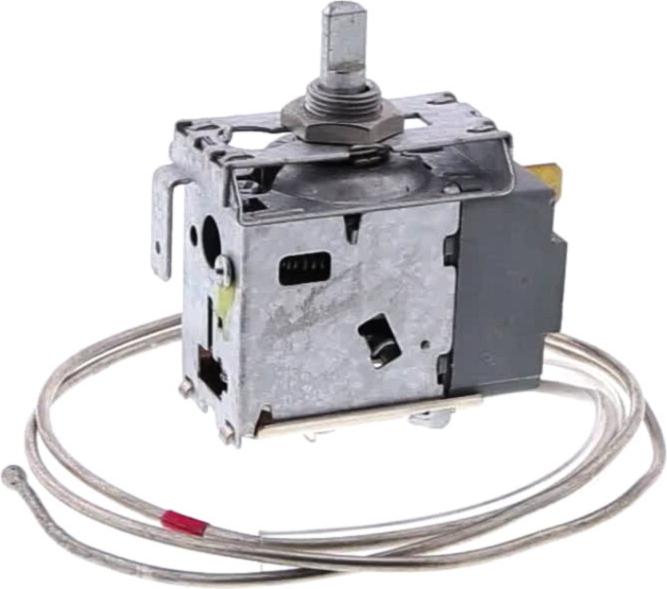

Sur cette vue : BOITE Froid THERMOSTAT (repère 12, 19.57 €) · THERMOSTAT Froid Réfrigérateur WDFE28Y-L3EX bulbe=650mm (repère 15, 46.72 €) · BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 53, 14.93 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid EAU DEGIVRAGE COMPRESSEUR (repère 53, 14.93 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

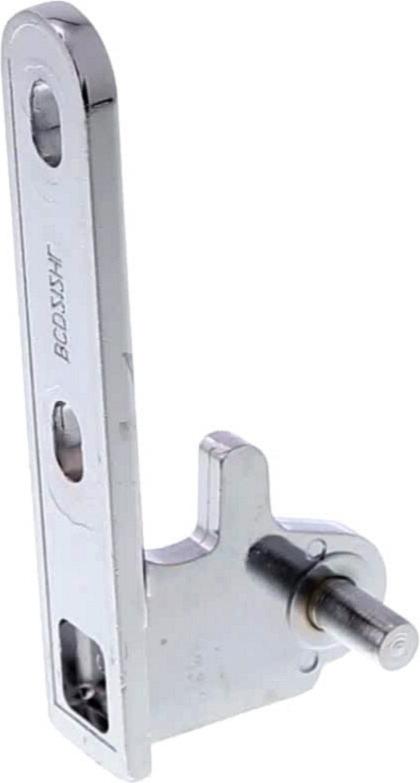

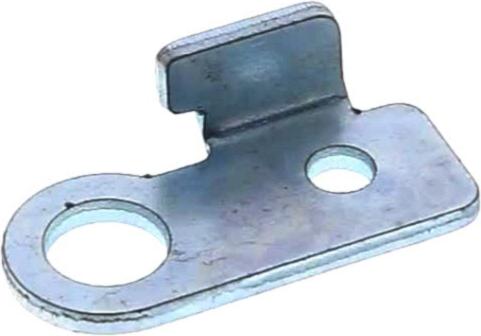

Sur cette vue : BUTEE Froid FREIN PORTE (repère 4, 16.91 €) · FREIN Froid PORTE BCD212H (repère 5, 17.08 €) · CHARNIERE Froid CENTRALE BCD212.5 (repère 20, 18.89 €) · CHARNIERE Froid SUPERIEURE (repère 24, 14.93 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BOITE Froid THERMOSTAT (repère 12, 19.57 €) · THERMOSTAT Froid Réfrigérateur WDFE28Y-L3EX bulbe=650mm (repère 15, 46.72 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
