Vue éclatée réfrigérateur SABA CB3206HIL

Name: SABA CB3206HIL
Brand: SABA
SKU: CB3206HIL

Découvrez la vue éclatée complète réfrigérateur SABA CB3206HIL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB3206HIL et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée SABA CB3206HIL référence 27 pièces détachées, dont grille froid protection compresseur e, thermostat froid 0321801852, cache froid charniere supérieur droit, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : GRILLE Froid PROTECTION COMPRESSEUR E (repère 6) · THERMOSTAT Froid 0321801852 (repère 9, 21.98 €) · BAC Froid COMPRESSEUR W25-05 3 (repère 59, 22.42 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

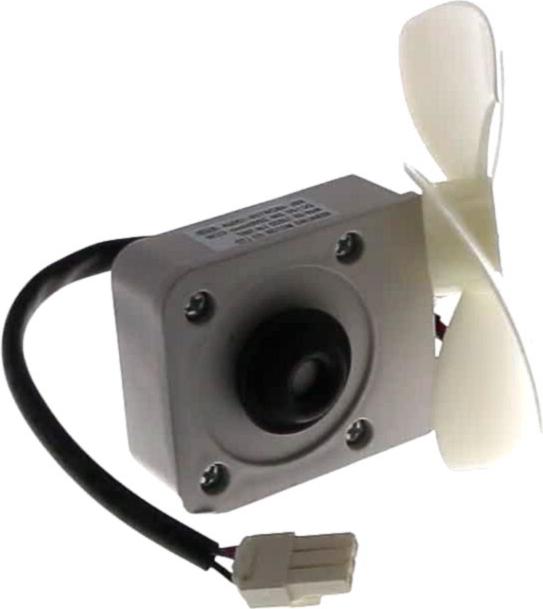

Sur cette vue : MOTEUR Froid VENTILATEUR + TURBINE (repère 40, 224.36 €) · SONDE Froid TEMPERATURE (repère 61, 18.43 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

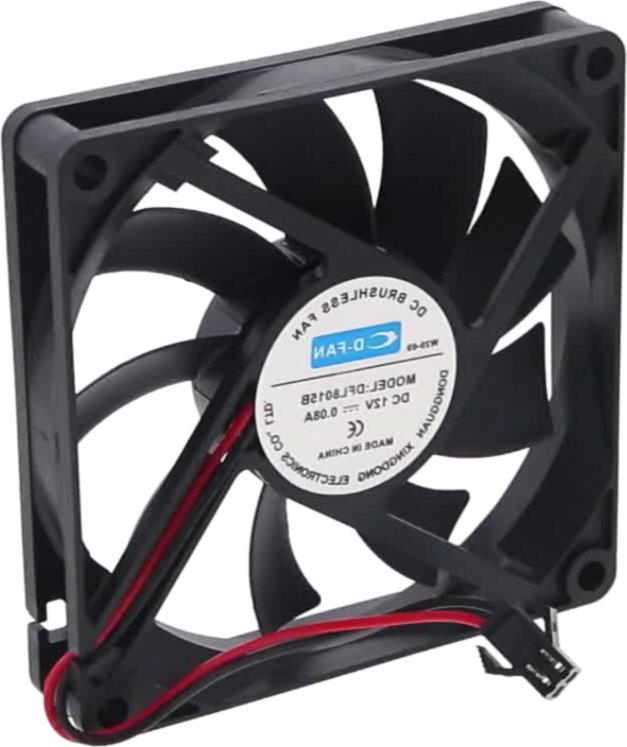

Sur cette vue : MOTEUR Froid Ventilation DFL8015B 12V 0.08A (repère 3, 79.17 €) · MOTEUR Froid VENTILATEUR + TURBINE (repère 40, 224.36 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : COUVERCLE Froid CHARNIERE Supérieur GAUCHE (repère 7, 15.88 €) · CACHE Froid CHARNIERE Supérieur DROIT (repère 10, 26.03 €) · CHARNIERE Froid SUPERIEURE (repère 11, 23.79 €) · JOINT Froid PORTE Réfrigérateur 1026*568 (repère 26, 80.93 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Froid 0321801852 (repère 9, 21.98 €) · JOINT Froid PORTE Réfrigérateur 1026*568 (repère 26, 80.93 €) · JOINT Froid PORTE Congélateur Blanc 735*572 (repère 35, 99.81 €)
