Vue éclatée réfrigérateur SABA MP3523IL
Découvrez la vue éclatée complète réfrigérateur SABA MP3523IL, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA MP3523IL et éviter les pannes imprévues. 19 pièces référencées.
Cette vue éclatée SABA MP3523IL référence 19 pièces détachées, dont interrupteur froid, cache froid charniere droit, platine froid led w27-106 12v 2.5w, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid QD35YV R600A (repère 30, 95.2 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

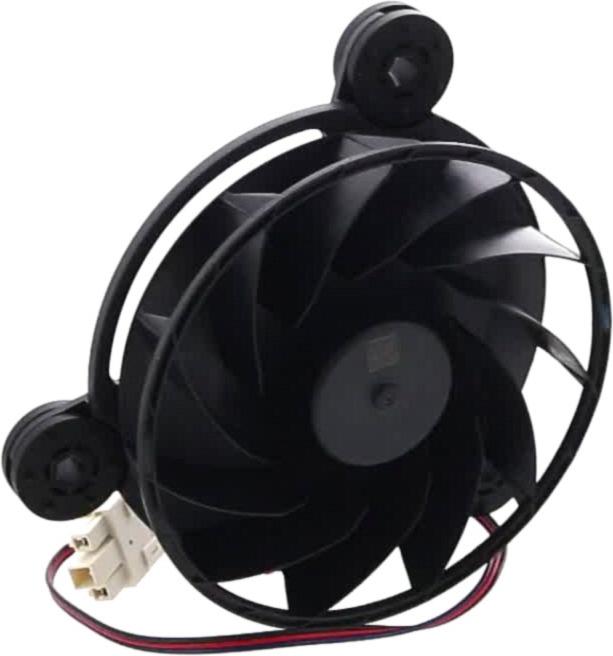

Sur cette vue : MOTEUR Froid VENTILATEUR CHT12512RH-R38B 12V 0.199A (repère 25, 76.37 €) · SONDE Froid DEGIVRAGE (repère 45, 28.29 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR CHT12512RH-R38B 12V 0.199A (repère 25, 76.37 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CACHE Froid CHARNIERE Droit (repère 4, 21.78 €) · JOINT Froid PORTE GRIS 1750*580 (repère 17, 74.02 €) · BUTEE Froid PORTE GCHE (repère 17, 21.01 €) · BUTEE Froid PORTE DTE (repère 17, 23.5 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE GRIS 1750*580 (repère 17, 74.02 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
