Vue éclatée réfrigérateur SABA DP303NFW 515380

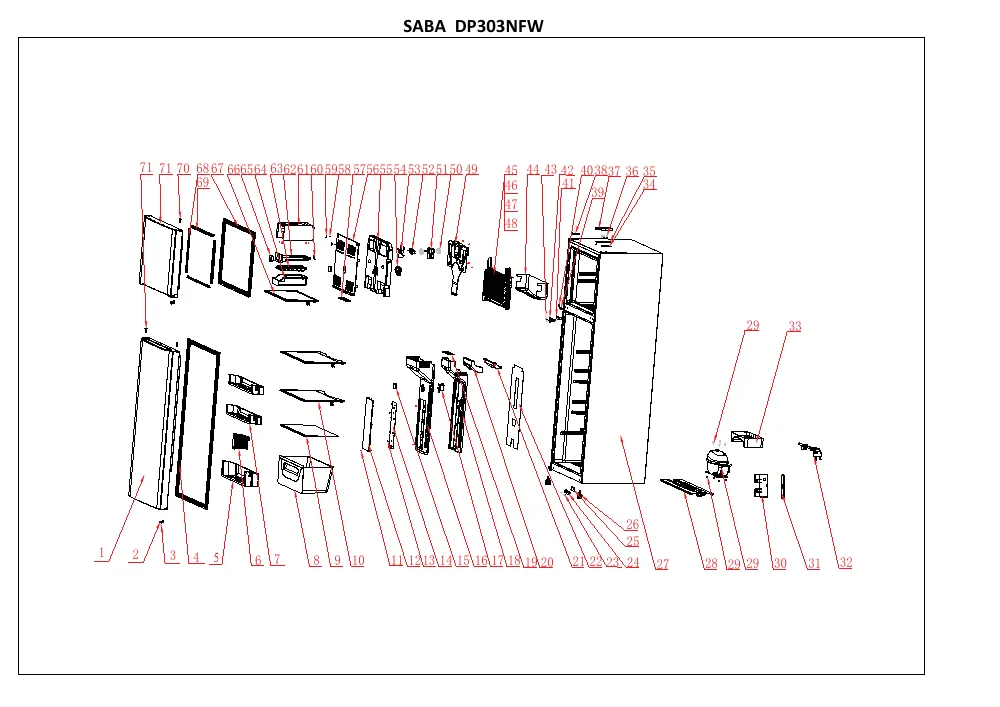

Découvrez la vue éclatée complète réfrigérateur SABA DP303NFW 515380, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA DP303NFW 515380 et éviter les pannes imprévues. 31 pièces référencées.

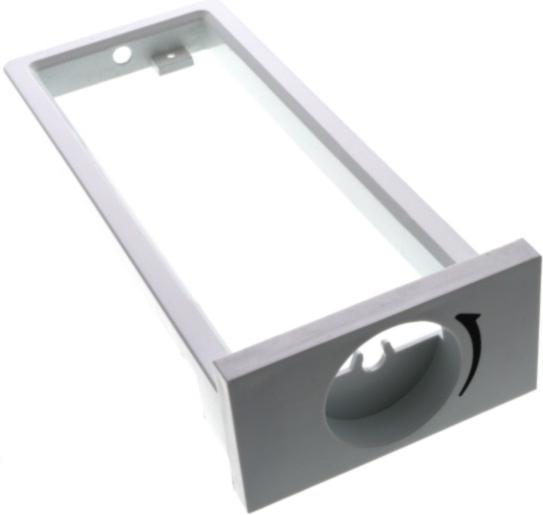

Cette vue éclatée SABA DP303NFW 515380 référence 31 pièces détachées, dont porte froid réfrigérateur, joint froid réfrigérateur 1150*573, balconnet froid bouteilles, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : THERMOSTAT Froid NWPF9K-038-025 (repère 17, 44.18 €) · COMPRESSEUR Froid (repère 29, 198.31 €) · BAC Froid COMPRESSEUR (repère 33, 23.53 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MINUTERIE Froid DEGIVRAGE DBZA-1005-1G5 DBZA-1005-1G5 (repère 47, 69.63 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 51, 151.57 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : FIXATION Froid MOTEUR Ventilation (repère 50, 5.16 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 51, 151.57 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

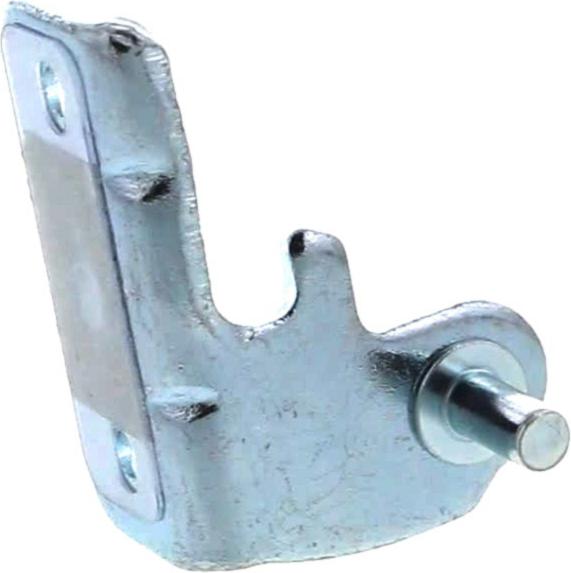

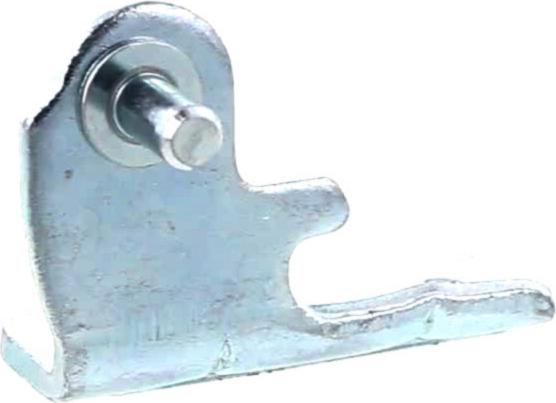

Sur cette vue : PORTE Froid Réfrigérateur (repère 1, 149.22 €) · JOINT Froid Réfrigérateur 1150*573 (repère 4, 85.43 €) · CHARNIERE Froid Inférieur GAUCHE (repère 24, 22.65 €) · CHARNIERE Froid INFERIEURE DROITE (repère 24, 14.7 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Réfrigérateur 1150*573 (repère 4, 85.43 €) · THERMOSTAT Froid NWPF9K-038-025 (repère 17, 44.18 €) · Evaporateur Froid + FUSIBLE BILAME THERMIQUE (repère 45, 98.75 €) · JOINT Froid Congélateur (repère 67, 82.5 €)
