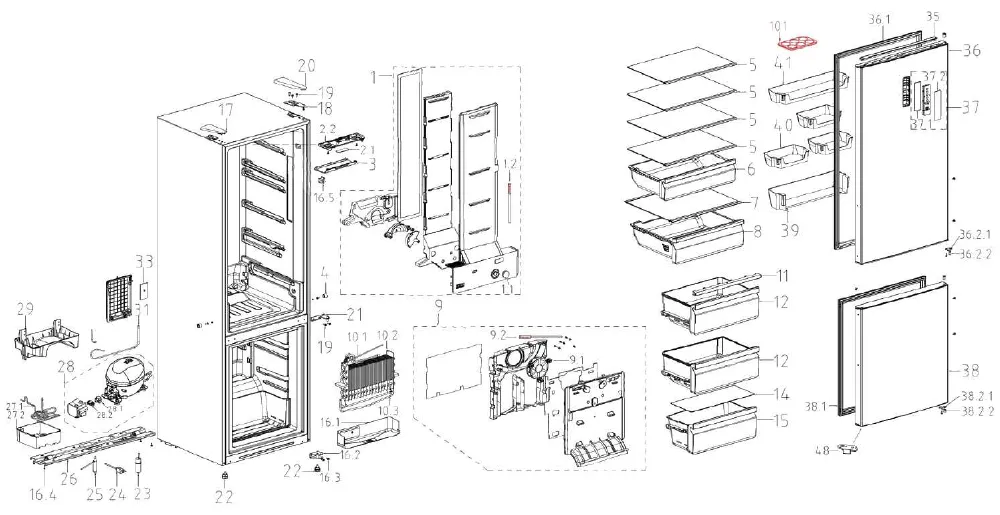

Vue éclatée réfrigérateur SABA CB329NFILA2
Découvrez la vue éclatée complète réfrigérateur SABA CB329NFILA2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB329NFILA2 et éviter les pannes imprévues. 43 pièces référencées.

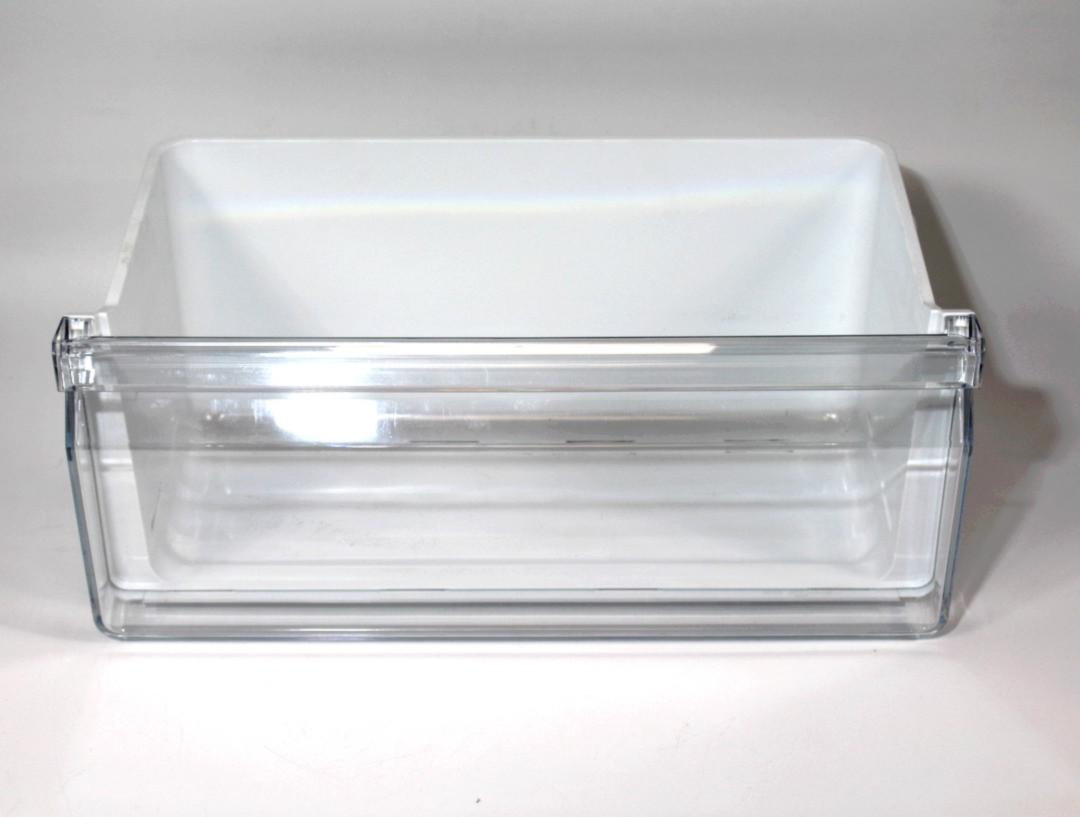

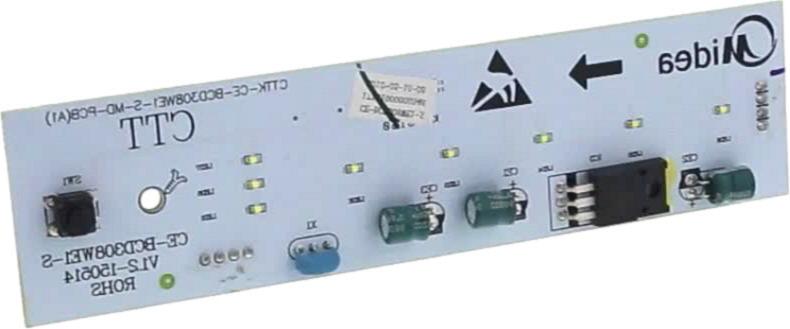

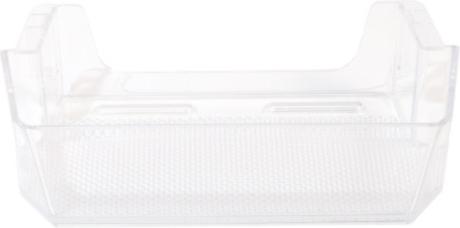

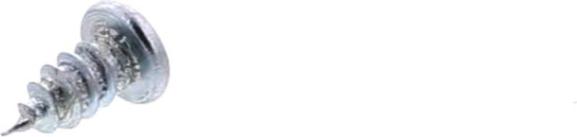

Cette vue éclatée SABA CB329NFILA2 référence 43 pièces détachées, dont conduit froid ventilation, dessus froid bac legumes 488*403, roue froid bac a legumes, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

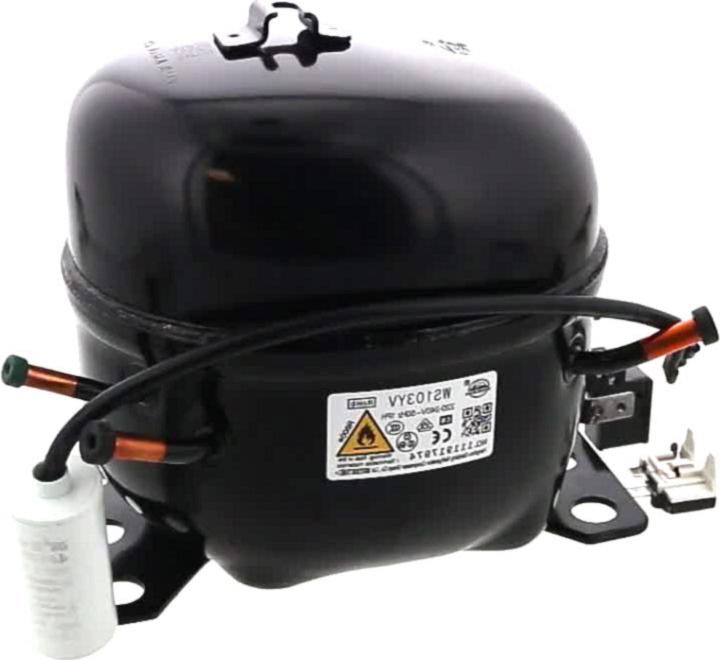

Sur cette vue : CONDENSATEUR Froid 3UF 450V (repère 23, 16.96 €) · BAC Froid COMPRESSEUR (repère 27, 27.35 €) · RELAIS Froid DEMARRAGE QP2-15C A 3 COSSES (repère 28, 23.29 €) · COMPRESSEUR Froid WS103YV (repère 28, 235.83 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

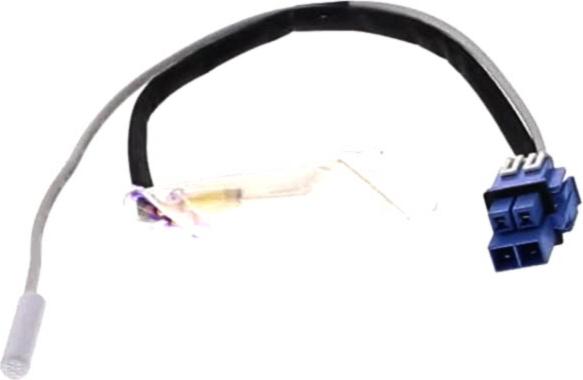

Sur cette vue : SONDE Froid TEMPERATURE E308242 80°C 300V (repère 9, 22.73 €) · MOTEUR Froid VENTILATEUR ZWF-30-3 12V 2.5W (repère 9, 71.52 €) · CARTER Froid Congélateur + VENTILATEUR (repère 9, 97.64 €) · SONDE Froid DEGIVRAGE + FUSIBLE 73°C (repère 10, 37.48 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR ZWF-30-3 12V 2.5W (repère 9, 71.52 €) · CARTER Froid Congélateur + VENTILATEUR (repère 9, 97.64 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

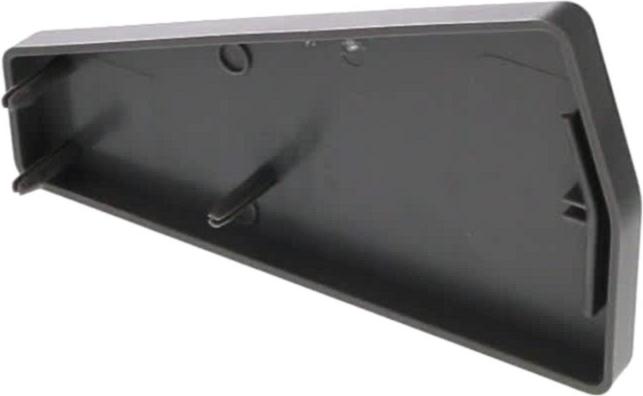

Sur cette vue : CHARNIERE Froid Inférieur (repère 16, 22.51 €) · CACHE Froid CHARNIERE GRISE (repère 17, 5.13 €) · CHARNIERE Froid SUPERIEURE (repère 18, 17.81 €) · VIS Froid CHARNIERE (repère 19, 4.2 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
SONDE Froid DEGIVRAGE + FUSIBLE 73°C (repère 10, 37.48 €) · CONDENSATEUR Froid 3UF 450V (repère 23, 16.96 €) · KLIXON Froid DRB12N61A1 (repère 28, 19.62 €) · JOINT Froid PORTE Réfrigérateur 1185*570 (repère 36, 90.07 €) · JOINT Froid Congélateur GRIS 700*570 (repère 38, 61.59 €)
