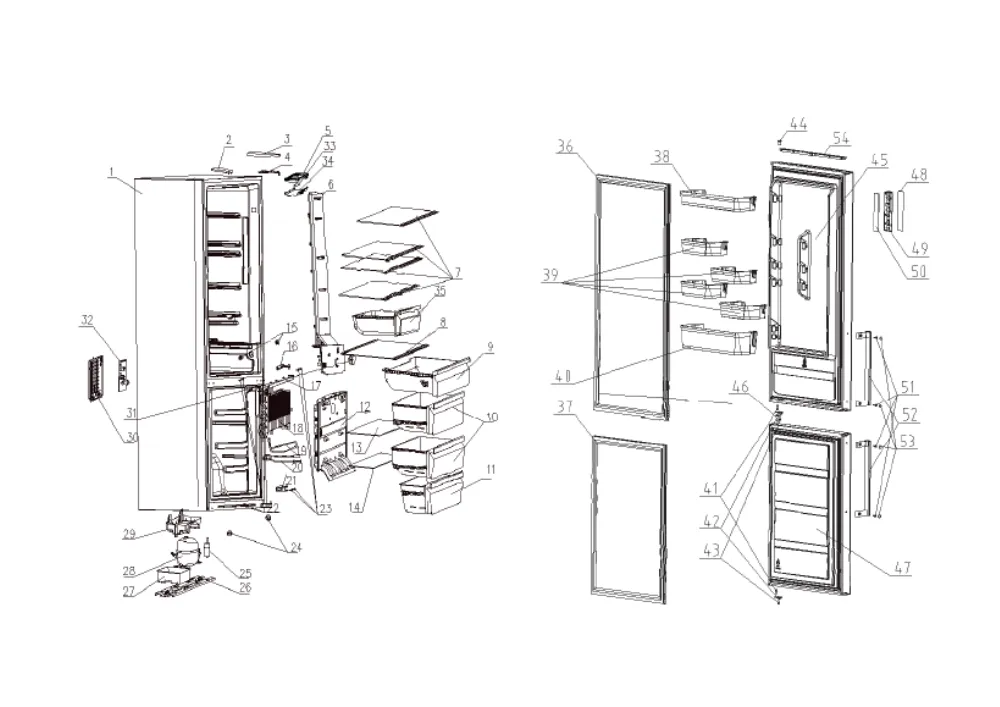

Vue éclatée réfrigérateur SABA CB3606NF2EIX 611020
Découvrez la vue éclatée complète réfrigérateur SABA CB3606NF2EIX 611020, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB3606NF2EIX 611020 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée SABA CB3606NF2EIX 611020 référence 41 pièces détachées, dont cache froid charniere, cache froid charniere grise, charniere froid superieure, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur SABA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : CONDENSATEUR Froid 3UF 450V (repère 25, 17.52 €) · BAC Froid COMPRESSEUR (repère 27, 28.9 €) · BAC Froid COMPRESSEUR 50112321002G (repère 29, 20.18 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

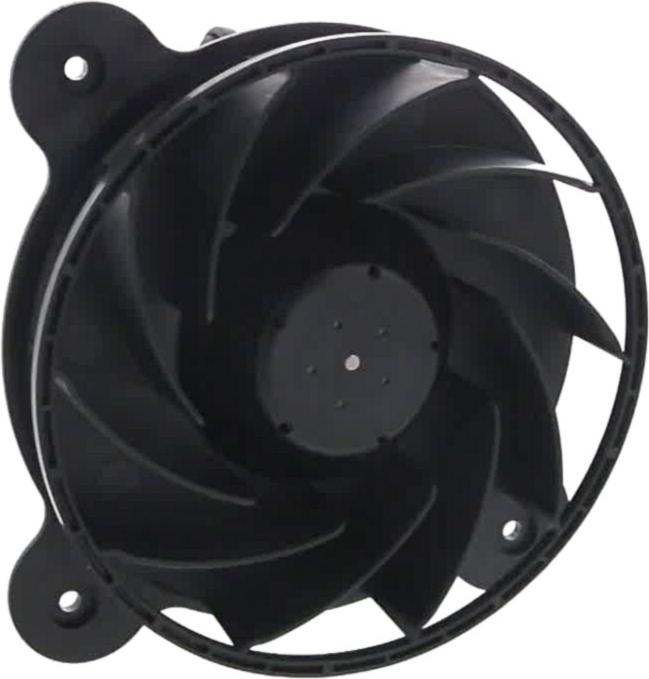

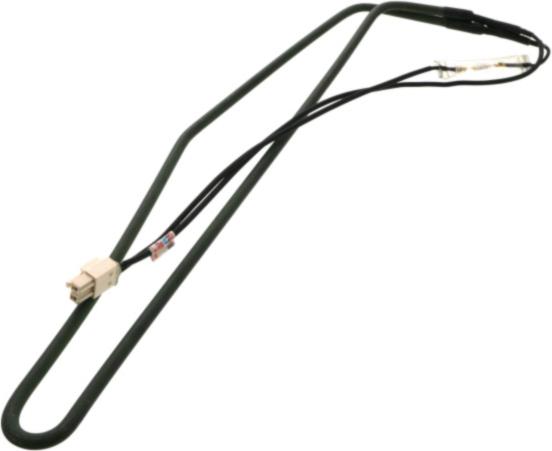

Sur cette vue : MOTEUR Froid VENTILATEUR Congélateur 7163021 12035GE-12M-YT (repère 12, 91.19 €) · MOTEUR Froid VENTILATEUR ZWF-30-3 12V 2.5W (repère 12, 68.95 €) · CARTER Froid Congélateur + VENTILATEUR (repère 12, 100.36 €) · RESISTANCE Froid DEGIVRAGE (repère 19, 109.96 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR Congélateur 7163021 12035GE-12M-YT (repère 12, 91.19 €) · MOTEUR Froid Ventilation CONG+PAROI ARRIERE (repère 12, 105.56 €) · MOTEUR Froid VENTILATEUR ZWF-30-3 12V 2.5W (repère 12, 68.95 €) · CARTER Froid Congélateur + VENTILATEUR (repère 12, 100.36 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CACHE Froid CHARNIERE (repère 2, 5.19 €) · CACHE Froid CHARNIERE GRISE (repère 3, 6.24 €) · CHARNIERE Froid SUPERIEURE (repère 4, 15.7 €) · CHARNIERE Froid CENTRALE (repère 16, 14.77 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

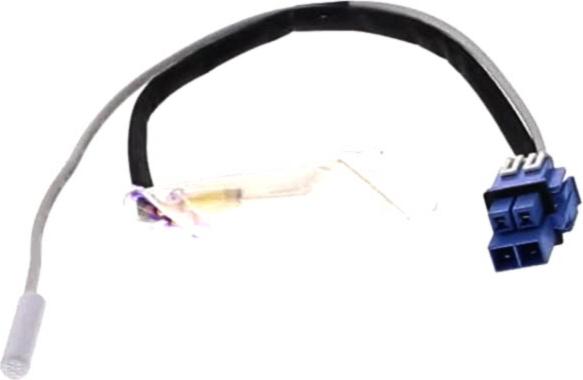

SONDE Froid DEGIVRAGE + FUSIBLE 73°C (repère 20, 35.59 €) · CONDENSATEUR Froid 3UF 450V (repère 25, 17.52 €) · JOINT Froid PORTE Réfrigérateur 1185*570 (repère 36, 84.33 €) · JOINT Froid Congélateur GRIS 700*570 (repère 37, 64.98 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
