Vue éclatée réfrigérateur SABA MP243S 511632

Découvrez la vue éclatée complète réfrigérateur SABA MP243S 511632, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA MP243S 511632 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 6.32 €
PIED Froid ECROU ( sans axe )
PIED Froid ECROU ( sans axe )
Prix indicatif : 5.11 €
INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 18.77 €
INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 25.3 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 10.11 €
CLE Froid ALLEN
CLE Froid ALLEN
Prix indicatif : 2.31 €
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
Position : 2
Prix indicatif : 14.88 €
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
Position : 2
Prix indicatif : 16.97 €
CHARNIERE Froid Supérieur 345HC
CHARNIERE Froid Supérieur 345HC
Position : 2
Prix indicatif : 15.58 €
BANDEAU Froid 360HC
BANDEAU Froid 360HC
Position : 6
Prix indicatif : 40.82 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.17 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 6.99 €
BOUCHON Froid GRAND MODELE NOIR
BOUCHON Froid GRAND MODELE NOIR
Position : 12
Prix indicatif : 2.51 €
BOUCHON Froid Grand modèle GRIS METALISE
BOUCHON Froid Grand modèle GRIS METALISE
Position : 12
Prix indicatif : 7.87 €
TIGE Froid DEGIVRAGE
TIGE Froid DEGIVRAGE
Position : 14
Prix indicatif : 6.02 €
TIGE Froid CANAL DEGIVRAGE SW VBE0064
TIGE Froid CANAL DEGIVRAGE SW VBE0064
Position : 14
Prix indicatif : 5.39 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 28.65 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 7.6 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.52 €
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
Position : 22
Prix indicatif : 7.56 €
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
Position : 22
Prix indicatif : 8.74 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 13.52 €
Thermostat Froid 077B0356
Thermostat Froid 077B0356
Position : 27
Prix indicatif : 40.89 €
PLAFONNIER Froid AMPOULE 270RV1 TRANSPARENT CLAIR
PLAFONNIER Froid AMPOULE 270RV1 TRANSPARENT CLAIR
Position : 28
Prix indicatif : 15.52 €
PLAFONNIER Froid AMPOULE 270PS SW
PLAFONNIER Froid AMPOULE 270PS SW
Position : 28
Prix indicatif : 13.45 €
MANETTE Froid THERMOSTAT 395
MANETTE Froid THERMOSTAT 395
Position : 29
Prix indicatif : 14.19 €
CLAYETTE Froid VERRE 395 458*305
CLAYETTE Froid VERRE 395 458*305
Position : 37
Prix indicatif : 43.33 €
ENJOLIVEUR Froid CLAYETTE AVANT 395 GRIS VBE2643 99602108
ENJOLIVEUR Froid CLAYETTE AVANT 395 GRIS VBE2643 99602108
Position : 38
Prix indicatif : 14.71 €
DESSUS Froid BAC LEGUMES 395 458*370
DESSUS Froid BAC LEGUMES 395 458*370
Position : 39
Prix indicatif : 46.44 €
CLAYETTE Froid BOUTEILLES 395 490*214
CLAYETTE Froid BOUTEILLES 395 490*214
Position : 71
Prix indicatif : 40.74 €
MOTEUR Froid VENTILATEUR
MOTEUR Froid VENTILATEUR
Position : 82
Prix indicatif : 82.92 €
MOTEUR Froid VENTILATEUR
MOTEUR Froid VENTILATEUR
Position : 82
Prix indicatif : 67.2 €
ROUE Froid AVANT BLANCHE
ROUE Froid AVANT BLANCHE
Position : 87
Prix indicatif : 15.31 €
JOINT Froid PROFIL BANDEAU SW
JOINT Froid PROFIL BANDEAU SW
Position : 103
Prix indicatif : 14.73 €
BOITIER Froid LAMPE Réfrigérateur 270 SW VBE3997-1 99603948
BOITIER Froid LAMPE Réfrigérateur 270 SW VBE3997-1 99603948
Position : 112
Prix indicatif : 27.14 €

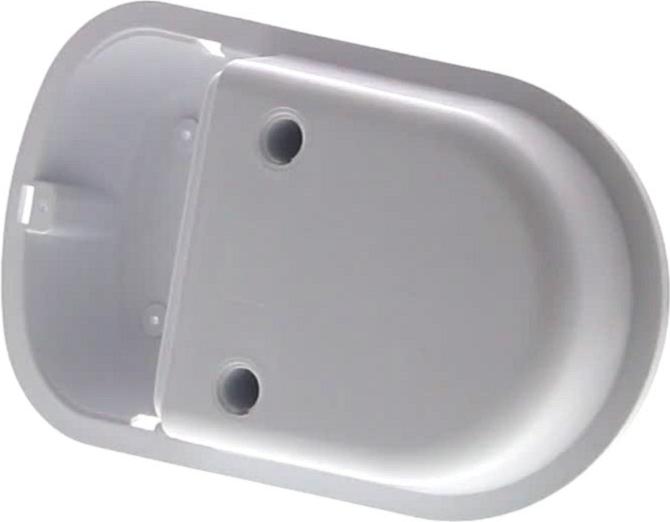

BOITE Froid LAMPE 270 SW
BOITE Froid LAMPE 270 SW
Position : 112
Prix indicatif : 26.42 €
BOITE Froid LAMPE
BOITE Froid LAMPE
Position : 112
Prix indicatif : 24.07 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.37 €
DOUILLE Froid Charnière GRISE
DOUILLE Froid Charnière GRISE
Position : 151
Prix indicatif : 2.47 €
DOUILLE Froid Charnière GRIS CLAIR 345P
DOUILLE Froid Charnière GRIS CLAIR 345P
Position : 151
Prix indicatif : 5.55 €
BOUCHON Froid
BOUCHON Froid
Position : 152
Prix indicatif : 4.07 €
Porte Froid Réfrigérateur 395GK GRIS
Porte Froid Réfrigérateur 395GK GRIS
Position : 155
Prix indicatif : 133.14 €
BALCONNET Froid BOUTEILLES 270ARC TRANSPARENT GRIS VBE3755 99603991#2
BALCONNET Froid BOUTEILLES 270ARC TRANSPARENT GRIS VBE3755 99603991#2
Position : 157
Prix indicatif : 25.54 €
SUPPORT Froid OEUFS TRANSPARENT CLAIR VBE5982 99609694
SUPPORT Froid OEUFS TRANSPARENT CLAIR VBE5982 99609694
Position : 159
Prix indicatif : 6.44 €
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
Position : 159
Prix indicatif : 12.71 €
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
SUPPORT Froid OEUFS 140BXD TRANSPARENT CLAIR
Position : 159
Prix indicatif : 10.68 €
VIS Froid POIGNEE 4,2*12
VIS Froid POIGNEE 4,2*12
Position : 163
Prix indicatif : 2.7 €

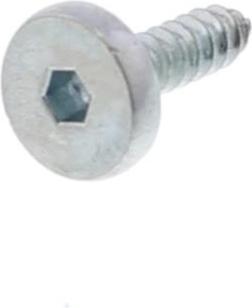

VIS Froid POIGNEE
VIS Froid POIGNEE
Position : 163
Prix indicatif : 3.05 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.26 €
BALCONNET Froid Supérieur 270ARC TRANSPARENT GRIS RV1 VBE3754
BALCONNET Froid Supérieur 270ARC TRANSPARENT GRIS RV1 VBE3754
Position : 175
Prix indicatif : 23.15 €
BALCONNET Froid Supérieur 270ARC TRANSPARENT GRIS
BALCONNET Froid Supérieur 270ARC TRANSPARENT GRIS
Position : 175
Prix indicatif : 27.63 €
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
Position : 187
Prix indicatif : 5.15 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.44 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.23 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.93 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 16.53 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 9.71 €

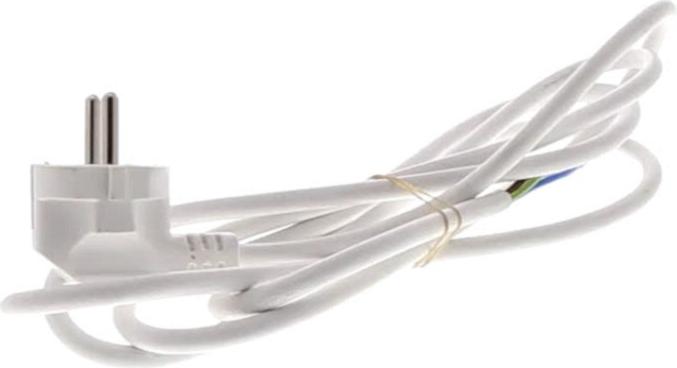

CABLE Froid Alimentation 2.1m SANS COSSE
CABLE Froid Alimentation 2.1m SANS COSSE
Position : 210
Prix indicatif : 18.02 €
RELAIS Froid Démarrage+thermique LU43CY
RELAIS Froid Démarrage+thermique LU43CY
Position : 211
Prix indicatif : 54.36 €
RELAIS Froid Démarrage+thermique NS1060Y
RELAIS Froid Démarrage+thermique NS1060Y
Position : 211
Prix indicatif : 26.08 €
CONDO Froid 3uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 3uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 17.5 €
CONDENSATEUR Froid 2UF fils cosses 6.3
CONDENSATEUR Froid 2UF fils cosses 6.3
Position : 212
Prix indicatif : 17.89 €
CONDO Froid 3UF
CONDO Froid 3UF
Position : 212
Prix indicatif : 13.23 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.29 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.15 €
BAC Froid DEGIVRAGE 345 SW VBE0092
BAC Froid DEGIVRAGE 345 SW VBE0092
Position : 214
Prix indicatif : 17.66 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 215
Prix indicatif : 9.44 €
DESHYDRATEUR Froid 7,5G
DESHYDRATEUR Froid 7,5G
Position : 215
Prix indicatif : 14.12 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 215
Prix indicatif : 13.81 €
DESHYDRATEUR Froid 7.5G 6.4
DESHYDRATEUR Froid 7.5G 6.4
Position : 215
Prix indicatif : 12.12 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 40.62 €
COMPRESSEUR Froid LU43CY remplace par MG1060Y
COMPRESSEUR Froid LU43CY remplace par MG1060Y
Position : 217
Prix indicatif : 121.41 €
COMPRESSEUR Froid NS1060Y
COMPRESSEUR Froid NS1060Y
Position : 217
Prix indicatif : 137.53 €
ECROU Froid
ECROU Froid
Position : 220
Prix indicatif : 2.28 €
ROUE Froid ARRIERE BLANCHE
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5.91 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 5.57 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.54 €
Interrupteur Froid LUMIERE 4 COSSES
Interrupteur Froid LUMIERE 4 COSSES
Position : 315
Prix indicatif : 21.94 €
ENJOLIVEUR Froid SERIGRAPHIE BANDEAU
ENJOLIVEUR Froid SERIGRAPHIE BANDEAU
Position : 454
Prix indicatif : 15.62 €
VIS Froid CHARNIERE M5*20
VIS Froid CHARNIERE M5*20
Position : 463
Prix indicatif : 2.39 €
SUPPORT Froid THERMOSTAT
SUPPORT Froid THERMOSTAT
Position : 488
Prix indicatif : 9.2 €

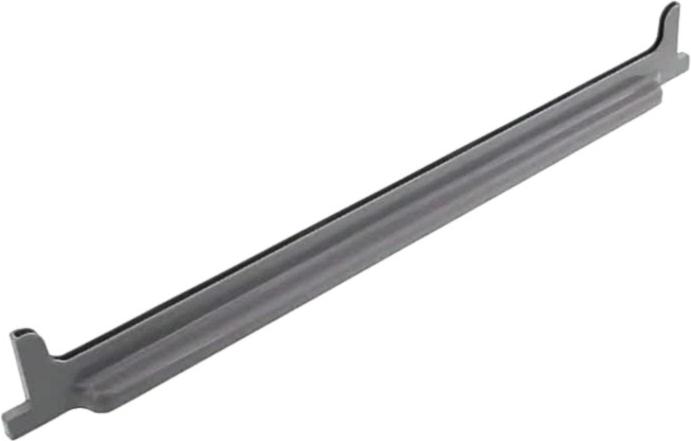

ENJOLIVEUR Froid CLAYETTE ARRIERE 395 GRIS VBE2644 99602109
ENJOLIVEUR Froid CLAYETTE ARRIERE 395 GRIS VBE2644 99602109
Position : 541
Prix indicatif : 15.87 €
BAC Froid Supérieur 395 TRANSPARENT GRIS VBE2640 99602103
BAC Froid Supérieur 395 TRANSPARENT GRIS VBE2640 99602103
Position : 563
Prix indicatif : 49.07 €
BAC Froid Inférieur 395 TRANSPARENT GRIS VBE2639 99602102
BAC Froid Inférieur 395 TRANSPARENT GRIS VBE2639 99602102
Position : 564
Prix indicatif : 47.32 €

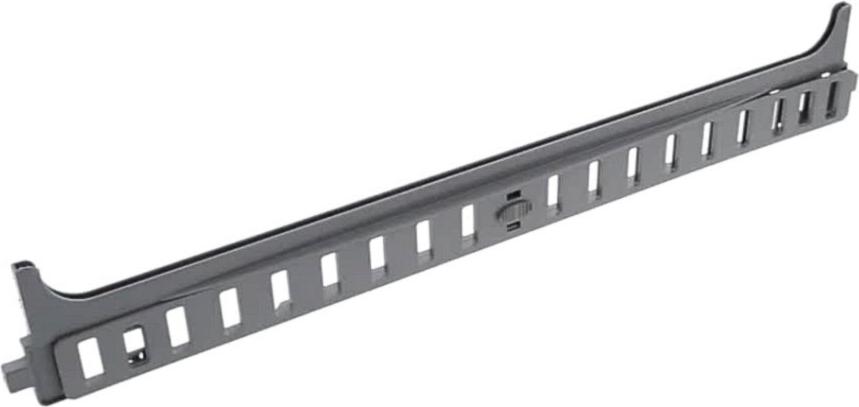

ENJOLIVEUR Froid CLAYETTE Inférieur ARRIERE 395 GRIS 99602106+99602107 VBE2641+VBE2642
ENJOLIVEUR Froid CLAYETTE Inférieur ARRIERE 395 GRIS 99602106+99602107 VBE2641+VBE2642
Position : 565
Prix indicatif : 12.5 €
CHARNIERE Froid SANS ROUE
CHARNIERE Froid SANS ROUE
Position : 641
Prix indicatif : 23.22 €
CHARNIERE Froid SANS ROUE
CHARNIERE Froid SANS ROUE
Position : 641
Prix indicatif : 14.21 €
ROULETTE Froid
ROULETTE Froid
Position : 642
Prix indicatif : 6.22 €
SUPPORT Froid THERMOSTAT (délais 2 mois)
SUPPORT Froid THERMOSTAT (délais 2 mois)
Position : 772
Prix indicatif : 25.22 €
VIS Froid POIGNEE PORTE AUTOFORANTE
VIS Froid POIGNEE PORTE AUTOFORANTE
Position : 829
Prix indicatif : 2.36 €
