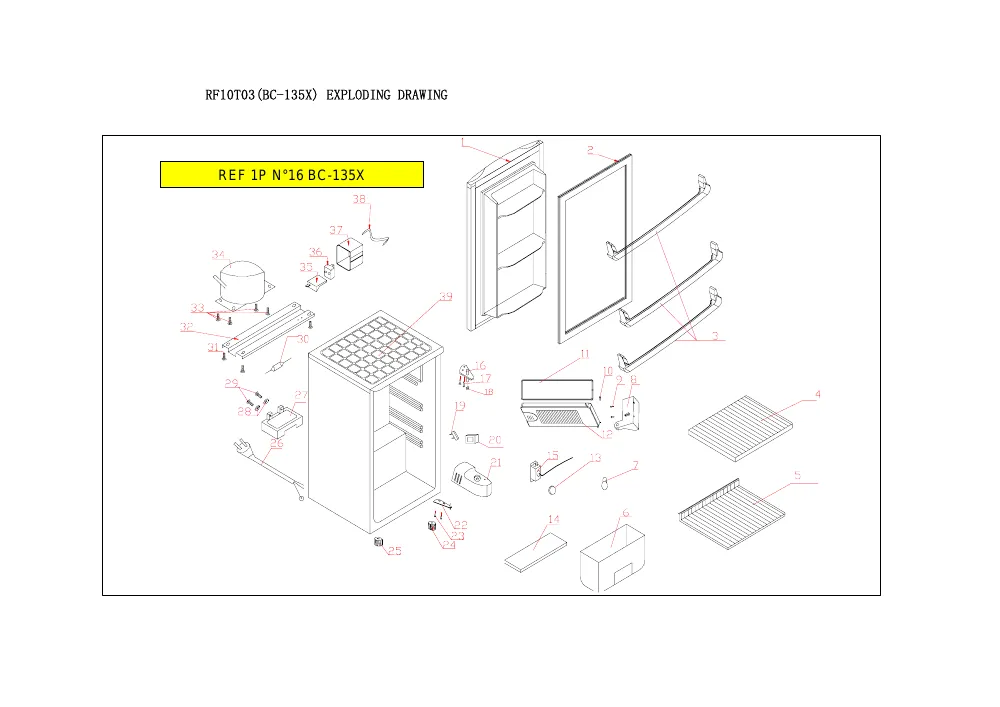

Vue éclatée réfrigérateur SABA RF10T03

Name: SABA RF10T03
Brand: SABA
SKU: RF10T03

Découvrez la vue éclatée complète réfrigérateur SABA RF10T03, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA RF10T03 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée SABA RF10T03 référence 21 pièces détachées, dont porte froid congélateur, joint froid porte 777*525, plateau froid sous freezer, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SABA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

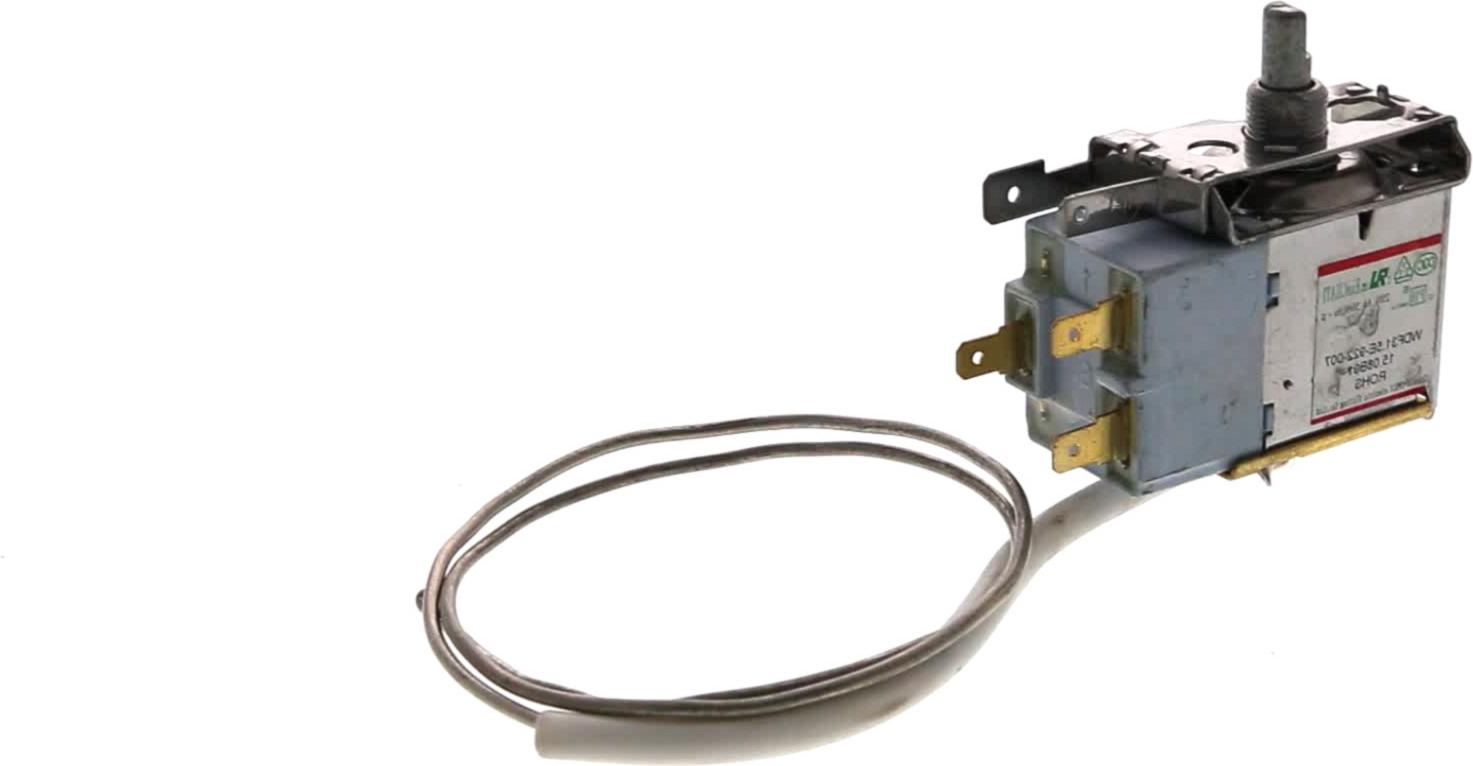

Sur cette vue : MANETTE Froid THERMOSTAT (repère 13, 22.58 €) · THERMOSTAT Froid WDF31.5E-922007 LG565 (repère 15, 45.77 €) · BOITIER Froid THERMOSTAT (repère 21, 57.44 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

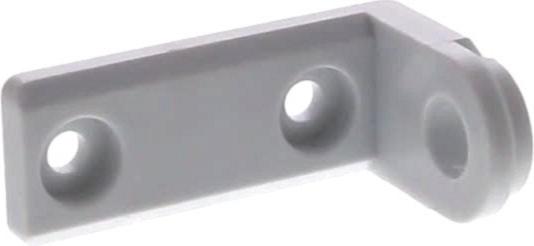

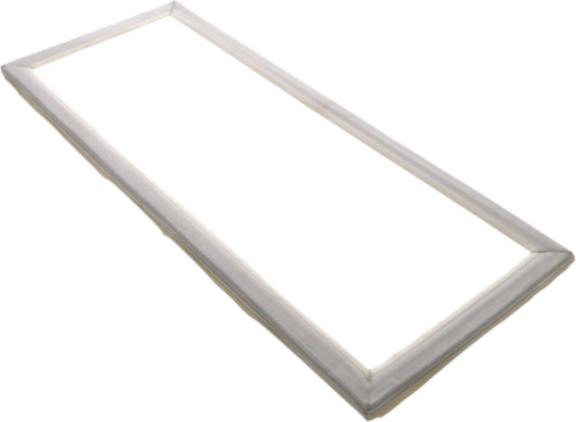

Sur cette vue : PORTE Froid Congélateur (repère 1, 105.63 €) · JOINT Froid PORTE 777*525 (repère 2, 48.76 €) · CHARNIERE Froid PORTE FREEZER (repère 8, 25.67 €) · JOINT Froid PORTE FREEZER 425*169 (repère 11, 25.03 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE 777*525 (repère 2, 48.76 €) · JOINT Froid PORTE FREEZER 425*169 (repère 11, 25.03 €) · MANETTE Froid THERMOSTAT (repère 13, 22.58 €) · THERMOSTAT Froid WDF31.5E-922007 LG565 (repère 15, 45.77 €) · BOITIER Froid THERMOSTAT (repère 21, 57.44 €)
